Рекомендованная розничная цена 1 150 ₽ за шт
Базовая цена 1 533 ₽ за шт
23 000 ₽ Цена за упаковку
Нужна помощь в выборе?
Наши менеджеры смогут оперативно помочь
вам по телефону
Характеристики
| Статус |
Временно не производится
|
| Температура эксплуатации, °C | -60...+50 |
| Температура монтажа, °C | -20...+50 |
| Серия | PROxima |
| Номин. напряжение, В | 500 |
| Номин. ток, А | 63 |
| Способ монтажа | Прочее |
| Запираемый (-ая) | Нет |
| Количество полюсов | 1 |
| Степень защиты (IP) | IP65 |
| Оптическая индикация неисправности | Нет |
| Типоразмер вставки | 10х38 мм |
| Сечение аллюминиевого провода ответвления, мм2 | 16 |
| Сечение медного провода ответвления, мм2 | 6...16 |
| Рабочий ток, А | 2...63 |
| Крепление к магистрали | Прокалывающие зажимы, плашечные зажимы |
| Материал изделия | Стеклоармированный полиамид |
| Климатическое исполнение и категория размещения по ГОСТ 15150 | УХЛ1 |
| Гарантийный срок эксплуатации, лет1 | 7 |
| Диаметр проводника, мм | 6 |
| Тип соединения с магистралью | Прокалывающий зажим/ Плашечный зажим |
Индивидуальная | Групповая | Транспортная | |
|---|---|---|---|
| Количество в упаковке | 1 | 20 | 200 |
| Единица хранения | Штука | Упаковка | Коробка |
| Штрих-код | 4690216487229 | 4690216487250 | 14690216487226 |
| Вес брутто, кг | 0.0860 | 1.0640 | 11.0660 |
| Объем, м³ | 0.00060000 | 0.00259000 | 0.02535600 |
| Длина, м | 0.0500 | 0.3500 | 0.4010 |
| Ширина, м | 0.0800 | 0.1850 | 0.3040 |
| Высота, м | 0.1500 | 0.0400 | 0.2080 |
Описание

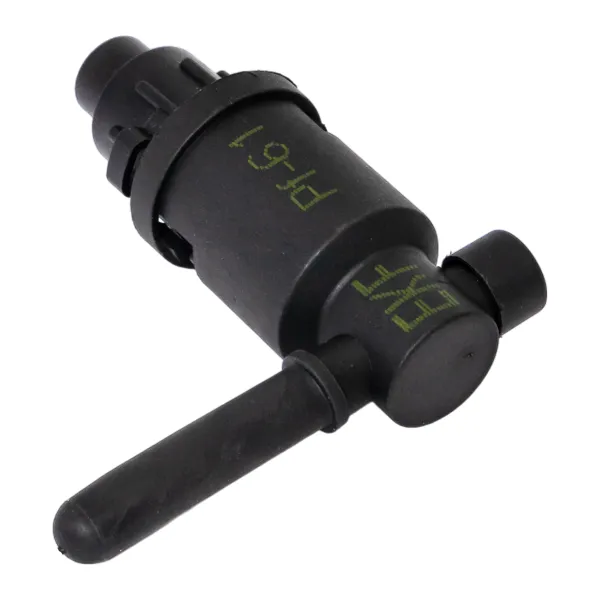

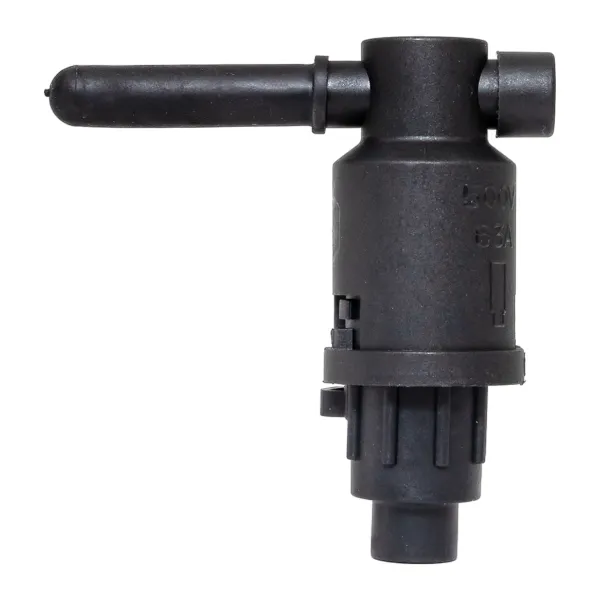

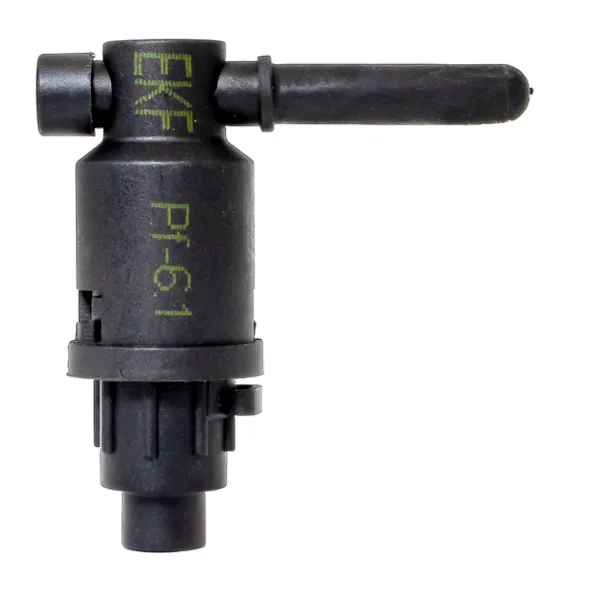

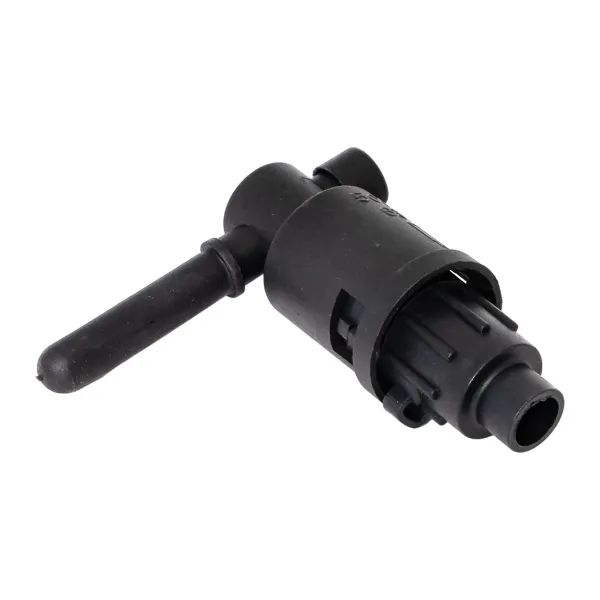

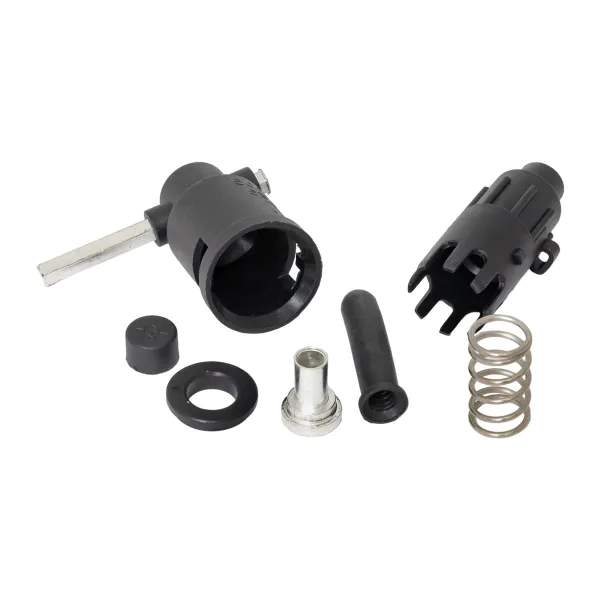

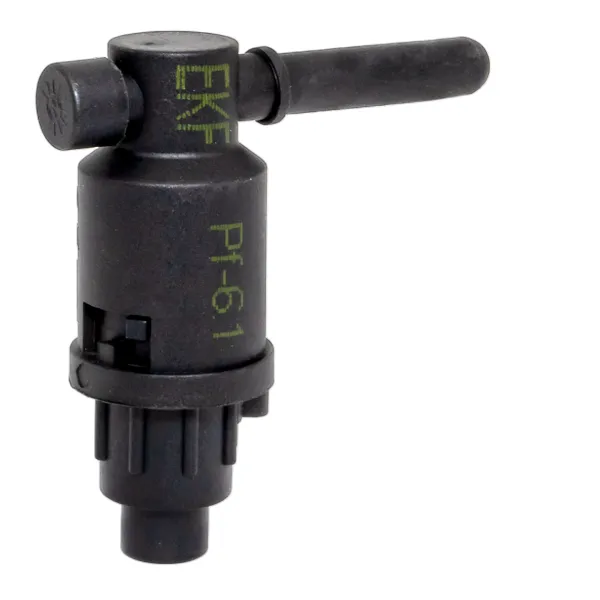

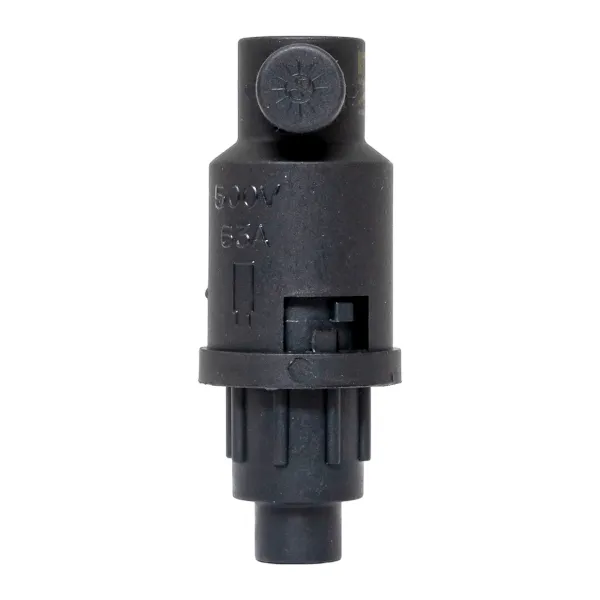

Корпус предохранителя типа PF предназначен для защиты уличных светильников и световых ламп от короткого замыкания и перегрузок. В корпус помещается предохранитель соответствующего типоразмера (в комплект не входит). Значение рабочего тока определяется используемой в корпусе плавкой цилиндрической вставкой. Для соединения с магистралью используются прокалывающие или плашечные зажимы. Подключение ответвления осуществляется путем опрессовки провода ответвления в наконечнике контактной площадки предохранителя.
Документация и ПО
Сертификат соответстия № РОCC RU.04РИДО.ОСПО6.C01311 (PDF, 2.5 МБ)
Паспорт «Корпус предохранителя типа PF EKF» (PDF, 111.7 КБ)
Каталог типовых узлов «Арматура для СИП» (PDF, 4.0 МБ)
Обзор ПО для проектирования ВЛ (PDF, 631.6 КБ)
Инструкция по установке ПО для проектирования ВЛ (PDF, 1.1 МБ)
ПО для проектирования. AutoCAD (ZIP, 20.8 МБ)
ПО для проектирования. nanoCAD (ZIP, 14.5 МБ)
Альбом типовых решений СИП 2025 (PDF, 4.1 МБ)
