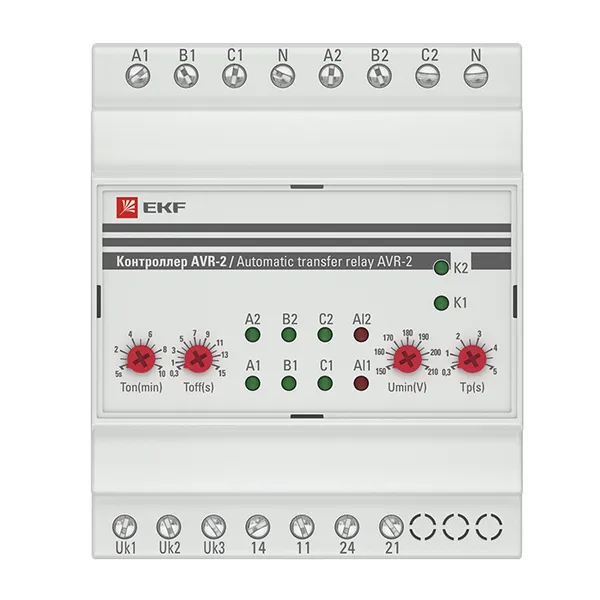

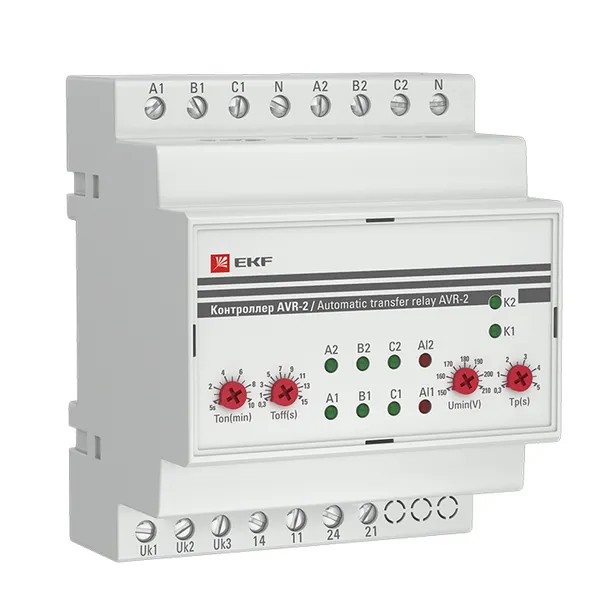

Контроллер АВР на 2 ввода AVR-2 EKF PROxima
5 032 ₽ за шт
6 710 ₽ за шт
Нужна помощь в выборе?
Наши менеджеры смогут оперативно помочь вам по телефону
Описание
Применение
- Контроллер автоматического резерва AVR контролирует напряжение на двух трехфазных вводах сети питания, если напряжение не выходит за установленные пределы, контроллер подает напряжение на катушку первого или второго (для AVR-3) контактора и питание нагрузки осуществляется от первого (либо второго, соответственно) ввода. При выходе напряжения на основном вводе за допустимые параметры через время Toff контроллер подает сигнал на отключение контактора основного питания и спустя время Tp контроллер подаст сигнал на включение контактора резервного ввода. После восстановления сетевого напряжения на основном вводе, контроллер подает управляющий сигнал на отключение контактора резервного ввода через время Ton и спустя время Tp контроллер подаст сигнал на включение контактора основного ввода.
Комплектация
- 1. Паспорт. 2. Контроллер АВР.
Характеристики
Техническая спецификация
Статус | Регулярная |
Кратковременная задержка | Нет |
Тип напряжения | AC (перемен.) |
Количество фаз | 3 |
Номин. рабочий ток, А | 8 |
Номин. напряжение питания цепи управления Us AC 50 Гц, В | 230...230 |
Номин. напряжение питания цепи управления Us AC 60 Гц, В | 230...230 |
Частота измеряемого напряжения, Гц | 50 |
Номинал измерямого напряжения, В | 400 |
Серия | EKF |
Гарантийный срок хранения | 7 лет |
Гарантийный срок эксплуатации | 7 лет |
Есть штрихкод на каждой штуке товара | Да |
Логистические параметры
Индивидуальная | Групповая | Транспортная | |
---|---|---|---|
Количество в упаковке | 1 | 1 | 50 |
Единица хранения | Штука | Штука | Коробка |
Штрих-код | 4690216185668 | 4690216185668 | 14690216185665 |
Вес брутто, кг | 0.1690 | 0.1690 | 9.4670 |
Объем, м³ | 0.00064700 | 0.00064700 | 0.04072000 |
Длина, м | 0.0890 | 0.0890 | 0.4510 |
Ширина, м | 0.0970 | 0.0970 | 0.5130 |
Высота, м | 0.0750 | 0.0750 | 0.1760 |
Документация
Документация
Сертификаты
Сертификат (PDF, 2.9 МБ)
Паспорта
Паспорт (PDF, 401.1 КБ)
Мастер-каталоги
Контроллер АВР на 2 ввода AVR-2 EKF (PDF, 645.6 КБ)
Прочее
Референс-лист реализованных проектов на EKF по автоматизации (PDF, 24.8 МБ)
3D - модели
3D модель Контроллер АВР на 2 ввода с секционированием AVR-2 (STEP, 522.3 КБ)
3D модель Контроллер АВР на 2 ввода с секционированием AVR-3 (STEP, 528.1 КБ)
Файлы для скачивания
Референс-лист EKF по автоматизации (PDF, 30.6 МБ)
