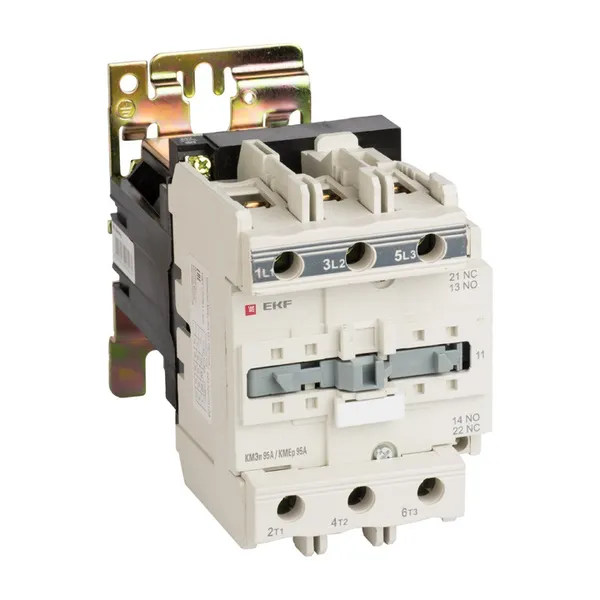

Контактор КМЭп-6 95А 1NO+1NC 220В DC EKF
/products/70FED72D4C8D746C38FD7F8F8B1CA0C8.jpg)
/products/70FED72D4C8D746C38FD7F8F8B1CA0C8.jpg)
Рекомендованная розничная цена 17 647 ₽ за шт
23 530 ₽ Базовая цена за шт
176 470 ₽ Цена за упаковку
Нужна помощь в выборе?
Наши менеджеры смогут оперативно помочь
вам по телефону
Характеристики
Техническая спецификация
| Статус |
Заказная
|
| Серия | PROxima |
| Номин. раб. ток Ie при AC-3, 400 В, А | 95 |
| Тип напряжения управления | DC (постоян.) |
| Номин. напряжение питания цепи управления Us постоян. тока DC, В | 184...253 |
| Количество вспомогат. нормально разомкнутых (НО) контактов | 1 |
| Количество вспомогат. нормально замкнутых (НЗ) контактов | 1 |
| Гарантийный срок эксплуатации, лет | 7 |
| Модульное исполнение | Нет |
| Количество нормально замкнутых (НЗ) силовых контактов | 0 |
| Номин. коммутируем. мощность при AC-3, 400 В, кВт | 45 |
| Тип подключения силовой электрич. цепи | Винтовое соединение |
| Количество нормально разомкнутых (НО) силовых контактов | 3 |
| Номин. раб. ток Ie при AC-1, 400 В, А | 145 |
| Номин. раб. ток Ie при AC-4, 400 В, А | 44 |
| Номин. коммутируем. мощность при AC-4, 400 В, кВт | 21 |
| Номинальная рабочая мощность NEMA, кВт | 29 |
| Гарантийный срок хранения, лет | 7 |
| Есть штрихкод на каждой штуке товара | Нет |
Логистические параметры
Индивидуальная | Групповая | Транспортная | |
|---|---|---|---|
| Количество в упаковке | 1 | 1 | 10 |
| Единица хранения | Штука | Штука | Упаковка |
| Штрих-код | 4690216097763 | 4690216097763 | 14690216097760 |
| Вес брутто, кг | 2.5250 | 2.5250 | 25.5025 |
| Объем, м³ | 0.00021000 | 0.00021000 | 0.00708500 |
| Длина, м | 0.1830 | 0.1830 | 0.1830 |
| Ширина, м | 0.0870 | 0.0870 | 0.0870 |
| Высота, м | 0.0132 | 0.0132 | 0.4450 |
Описание
Описание
Контакторы постоянного тока серии КМЭп от EKF — это надёжные коммутационные устройства для управления электрическими цепями постоянного тока. При подаче напряжения на катушку в магнитной системе возникает магнитное поле. Оно преодолевает сопротивление возвратной пружины, притягивает подвижную часть магнитной системы (якорь), а вместе с ней — и подвижные контакты. В результате главные контакты замыкаются, и силовой ток от источника питания поступает к нагрузке. Важная особенность для постоянного тока: гашение электрической дуги, которая возникает при размыкании контактов. В цепи переменного тока дуга гасится естественным образом при переходе тока через ноль. В цепи постоянного тока такого момента нет — ток стремится продолжать течь через плазменный канал. Поэтому в контакторах КМЭп специально предусмотрена дугогасительная система. Напряжение на катушке управления и напряжение в силовой цепи — это разные параметры. Например, силовая цепь может быть на 220 В DC, а катушка — на 24 В DC.
Комплектация
- 1. Контактор малогабаритный серии КМЭ.
Документация
Документация
Сертификаты
Сертификат соответствия EAЭС RU C-CN.АЯ46.В.50831/26 (PDF, 2.6 МБ)
Паспорта
Паспорт «Контакторы КМЭп» (PDF, 424.7 КБ)
Мастер-каталоги
Мастер-каталог, раздел «Контактор КМЭп малогабаритный EKF PROxima» (PDF, 715.0 КБ)
Прочее
Габаритные и установочные размеры (PDF, 207.5 КБ)
Документация «Информационное письмо об изменении наименований контакторов КМЭп» (PDF, 437.5 КБ)
Документация «Информационное письмо о содержании драгоценных металлов в контакторах типа КМЭп» (PDF, 164.4 КБ)
3D-модели
3D-модели «Контакторы малогабаритные КМЭп с катушкой постоянного тока 9-95А EKF» (STEP, 1.1 МБ)
