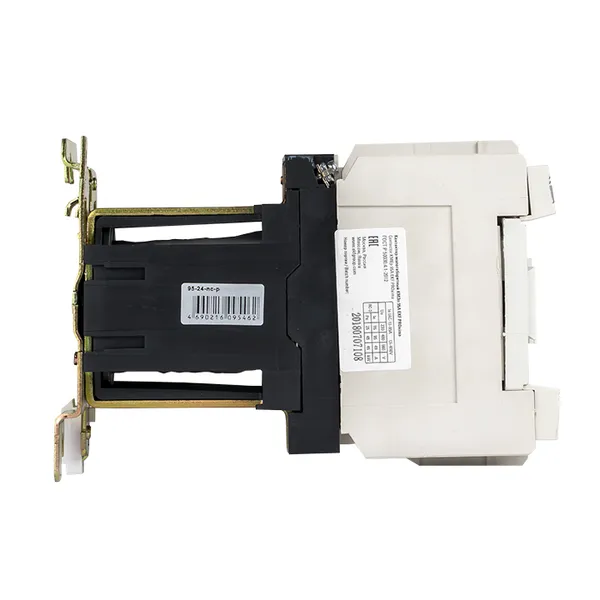

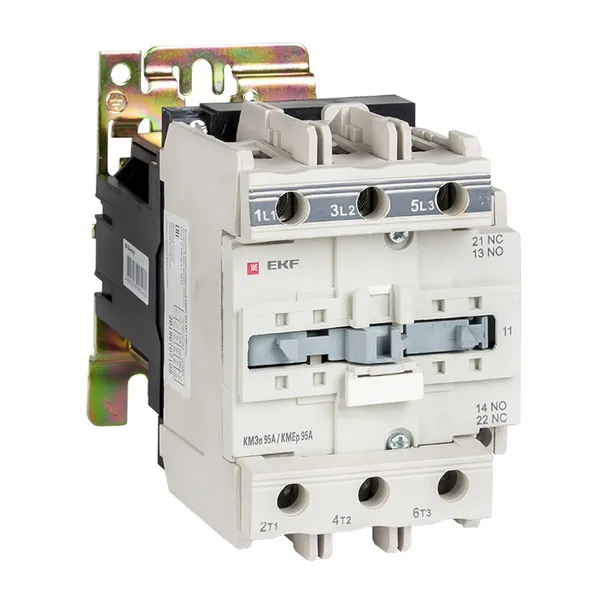

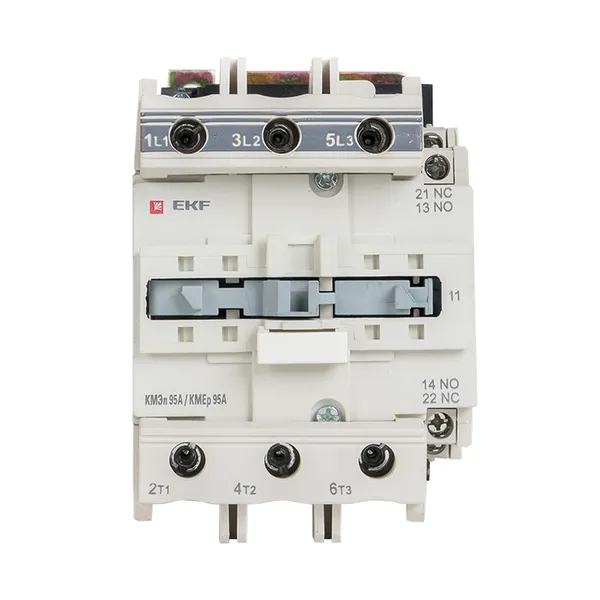

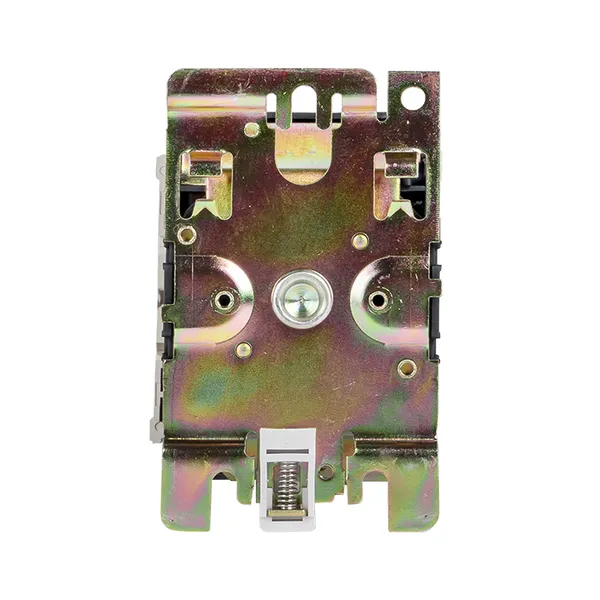

Контактор КМЭп малогабаритный 95А 24В DC 1NO 1NC EKF PROxima
/products/281B2DCCA65B6B2E75B6B60ACA3132CA.jpg)
/products/FE2940EFE41660C2C72D2538DAAD87D0.jpg)
/products/B40A266B33A81A137E44CA277CE952DC.jpg)
/products/F1F8CAC6494F54FF1D9112FF54FB1F7C.jpg)
/products/281B2DCCA65B6B2E75B6B60ACA3132CA.jpg)
/products/FE2940EFE41660C2C72D2538DAAD87D0.jpg)
/products/B40A266B33A81A137E44CA277CE952DC.jpg)
/products/F1F8CAC6494F54FF1D9112FF54FB1F7C.jpg)
Рекомендованная розничная цена 13 486 ₽ за шт
17 981 ₽ Базовая цена за шт
134 860 ₽ Цена за упаковку
Нужна помощь в выборе?
Наши менеджеры смогут оперативно помочь
вам по телефону
Характеристики
Техническая спецификация
| Статус | Заказная |
| Серия | PROxima |
| Номин. раб. ток Ie при AC-3, 400 В, А | 95 |
| Тип напряжения управления | DC (постоян.) |
| Номин. напряжение питания цепи управления Us постоян. тока DC, В | 20,4...26,4 |
| Количество вспомогат. нормально разомкнутых (НО) контактов | 1 |
| Количество вспомогат. нормально замкнутых (НЗ) контактов | 1 |
| Гарантийный срок эксплуатации, лет | 7 |
| Модульное исполнение | Нет |
| Количество нормально замкнутых (НЗ) силовых контактов | 0 |
| Номин. коммутируем. мощность при AC-3, 400 В, кВт | 45 |
| Тип подключения силовой электрич. цепи | Винтовое соединение |
| Количество нормально разомкнутых (НО) силовых контактов | 3 |
| Номин. раб. ток Ie при AC-1, 400 В, А | 125 |
| Номин. раб. ток Ie при AC-4, 400 В, А | 44 |
| Номин. коммутируем. мощность при AC-4, 400 В, кВт | 21 |
| Номинальная рабочая мощность NEMA, кВт | 29 |
| Гарантийный срок хранения, лет | 7 |
| Есть штрихкод на каждой штуке товара | Нет |
Логистические параметры
Индивидуальная | Групповая | Транспортная | |
|---|---|---|---|
| Количество в упаковке | 1 | 1 | 10 |
| Единица хранения | Штука | Штука | Упаковка |
| Штрих-код | 4690216095462 | 4690216095462 | 24690216095466 |
| Вес брутто, кг | 2.5250 | 2.5250 | 25.5025 |
| Объем, м³ | 0.00020379 | 0.00020379 | 0.02447500 |
| Длина, м | 0.1830 | 0.1830 | 0.2000 |
| Ширина, м | 0.0870 | 0.0870 | 0.2750 |
| Высота, м | 0.0128 | 0.0128 | 0.4450 |
Описание
Описание
Контакторы КМЭп Proxima состоят из корпуса, закрепленных в нем неподвижных контактов, подвижных контактов, которые закреплены в подвижной части магнитной системы. Неподвижная часть магнитной системы закреплена жестко в корпусе КМЭп. Пружина препятствует смыканию контактов. При подаче напряжения на катушку управления в магнитной системе контактора возникает магнитное поле, которое, преодолевая сопротивление пружины, смыкает магнитную систему и замыкает контакты. При отключении напряжения с катушки управления пружина размыкает контакты. Возможна коммутация алюминиевым и медным проводником.
Комплектация
- 1. Контактор малогабаритный серии КМЭ.
Документация
Документация
Сертификаты
Сертификат соответствия ЕАЭС KG417-045.CN.02.00947 (PDF, 1.8 МБ)
Паспорта
Паспорт «Контакторы малогабаритные серии КМЭп EKF PROxima» (PDF, 269.1 КБ)
Мастер-каталоги
Мастер-каталог, раздел «Контактор КМЭп малогабаритный EKF PROxima» (PDF, 715.0 КБ)
Технические характеристики
Габаритные и установочные размеры (PDF, 207.5 КБ)
Прочее
Документация «Информационное письмо о содержании драгоценных металлов в контакторах типа КМЭп» (PDF, 164.4 КБ)
3D-модели
3D-модели «Контакторы малогабаритные КМЭп с катушкой постоянного тока 9-95А EKF» (STEP, 1.1 МБ)
