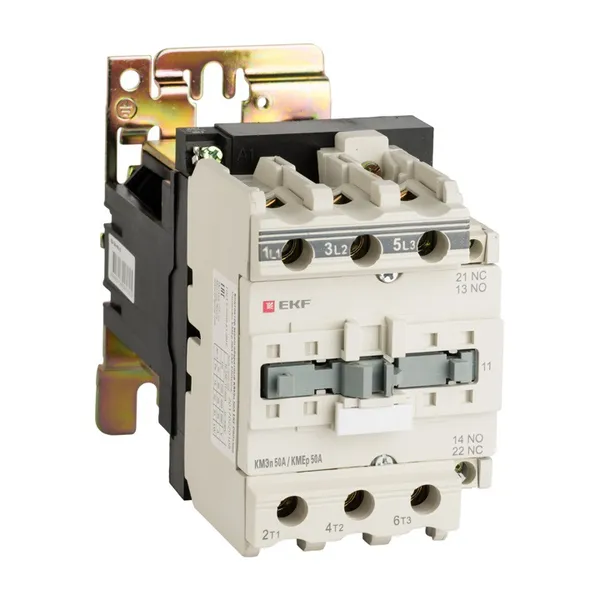

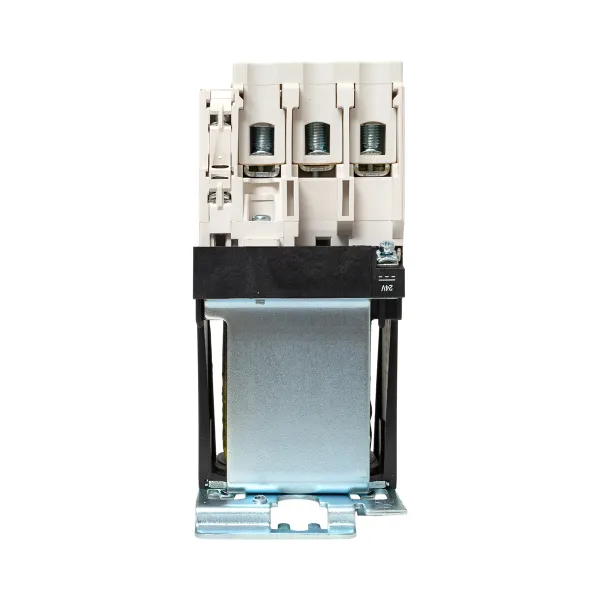

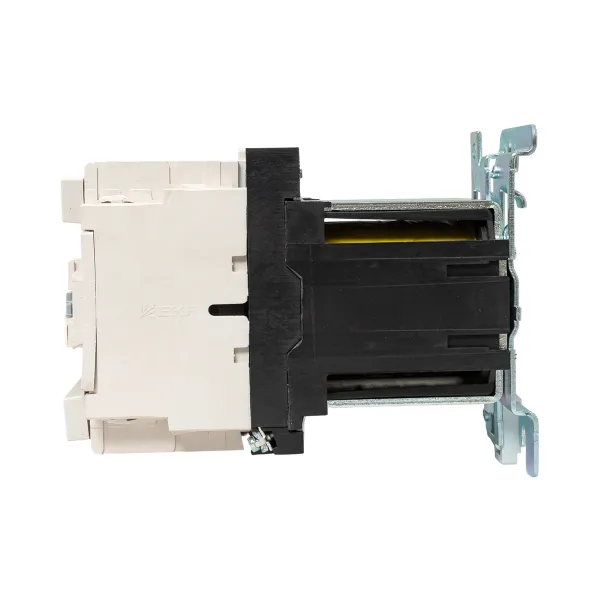

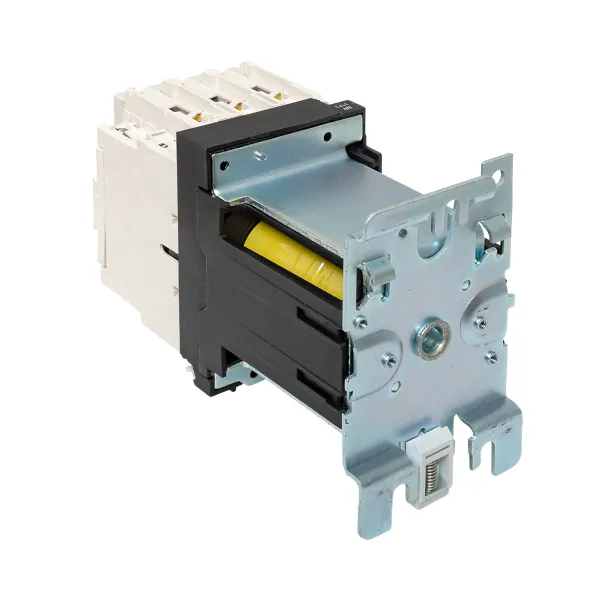

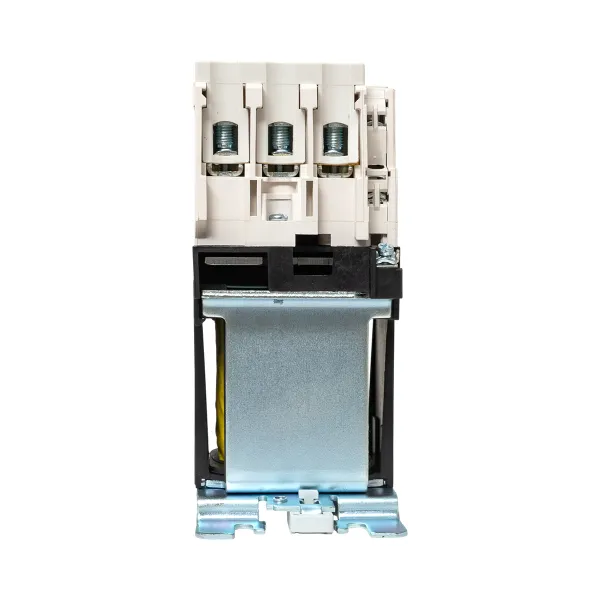

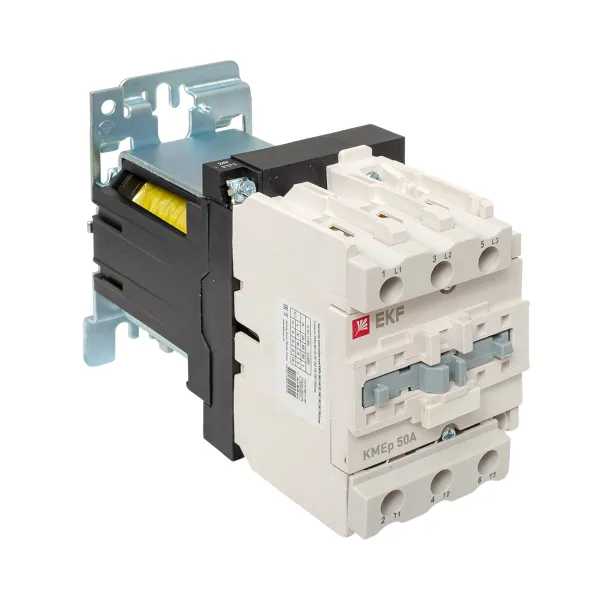

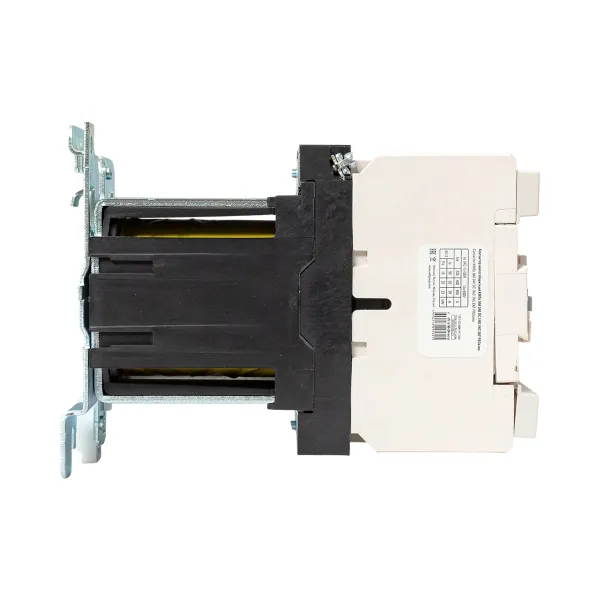

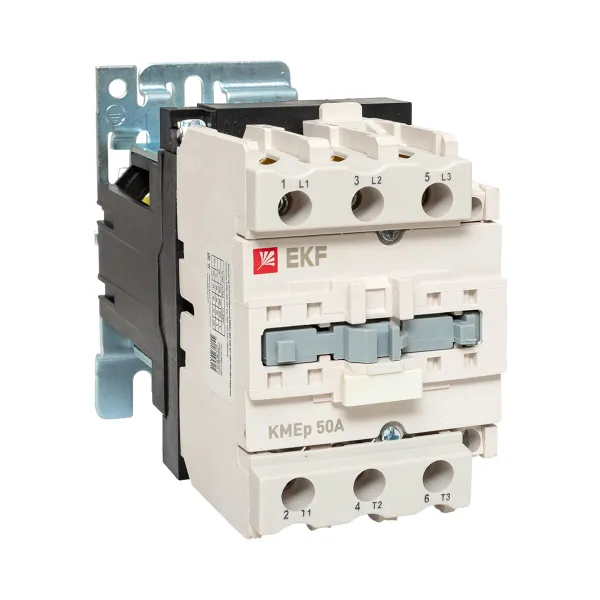

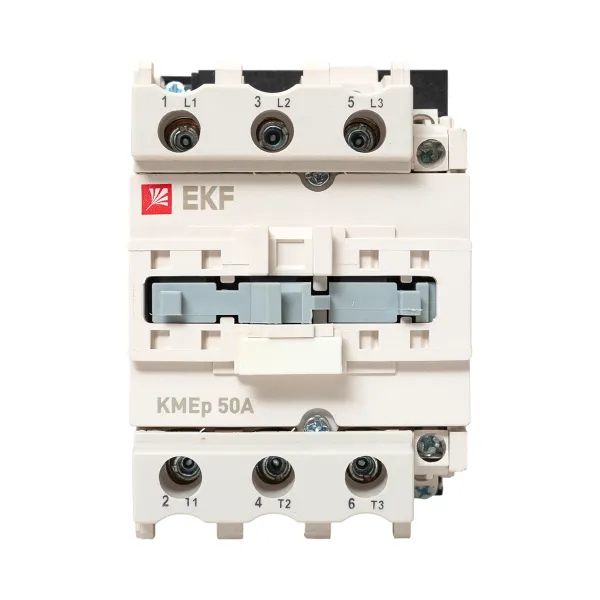

Контактор КМЭп малогабаритный 50А 24В DC 1NO 1NC EKF PROxima
/products/84D0AE850BCBA5199786F25A5D067BAA.jpg)
/products/84D0AE850BCBA5199786F25A5D067BAA.jpg)
Рекомендованная розничная цена 11 745 ₽ за шт
15 659 ₽ Базовая цена за шт
Нужна помощь в выборе?
Наши менеджеры смогут оперативно помочь
вам по телефону
Характеристики
Техническая спецификация
| Статус | Регулярная |
| Серия | PROxima |
| Номин. раб. ток Ie при AC-3, 400 В, А | 50 |
| Тип напряжения управления | DC (постоян.) |
| Номин. напряжение питания цепи управления Us постоян. тока DC, В | 20,4...26,4 |
| Количество вспомогат. нормально разомкнутых (НО) контактов | 1 |
| Количество вспомогат. нормально замкнутых (НЗ) контактов | 1 |
| Модульное исполнение | Нет |
| Номин. коммутируем. мощность при AC-3, 400 В, кВт | 22 |
| Количество нормально разомкнутых (НО) силовых контактов | 3 |
| Количество нормально замкнутых (НЗ) силовых контактов | 0 |
| Номин. раб. ток Ie при AC-1, 400 В, А | 80 |
| Тип подключения силовой электрич. цепи | Винтовое соединение |
| Номин. раб. ток Ie при AC-4, 400 В, А | 24 |
| Номин. коммутируем. мощность при AC-4, 400 В, кВт | 11 |
| Номинальная рабочая мощность NEMA, кВт | 13 |
| Гарантийный срок хранения | 7 лет |
| Гарантийный срок эксплуатации | 7 лет |
| Есть штрихкод на каждой штуке товара | Нет |
Логистические параметры
Индивидуальная | Групповая | Транспортная | |
|---|---|---|---|
| Количество в упаковке | 1 | 1 | 10 |
| Единица хранения | Штука | Штука | Упаковка |
| Штрих-код | 4690216095325 | 4690216095325 | 24690216095329 |
| Вес брутто, кг | 2.1080 | 2.1080 | 21.6940 |
| Объем, м³ | 0.00213000 | 0.00213000 | 0.02352500 |
| Длина, м | 0.1380 | 0.1380 | 0.4180 |
| Ширина, м | 0.0830 | 0.0830 | 0.2800 |
| Высота, м | 0.1860 | 0.1860 | 0.2010 |
Описание
Описание
Контакторы КМЭп Proxima состоят из корпуса, закрепленных в нем неподвижных контактов, подвижных контактов, которые закреплены в подвижной части магнитной системы. Неподвижная часть магнитной системы закреплена жестко в корпусе КМЭп. Пружина препятствует смыканию контактов. При подаче напряжения на катушку управления в магнитной системе контактора возникает магнитное поле, которое, преодолевая сопротивление пружины, смыкает магнитную систему и замыкает контакты. При отключении напряжения с катушки управления пружина размыкает контакты. Возможна коммутация алюминиевым и медным проводником.
Комплектация
- 1. Контактор малогабаритный серии КМЭ.
Документация
Документация
Сертификаты
Сертификат соответствия ЕАЭС RU C-CN.НВ29.В.01118/20 (PDF, 2.2 МБ)
Паспорта
Паспорт «Контакторы малогабаритные серии КМЭп EKF PROxima» (PDF, 269.1 КБ)
Мастер-каталоги
Мастер-каталог, раздел «Контактор КМЭп малогабаритный EKF PROxima» (PDF, 715.0 КБ)
Технические характеристики
Габаритные и установочные размеры (PDF, 207.5 КБ)
3D-модели
3D-модели «Контакторы малогабаритные КМЭп с катушкой постоянного тока 9-95А EKF » (STEP, 1.0 МБ)
