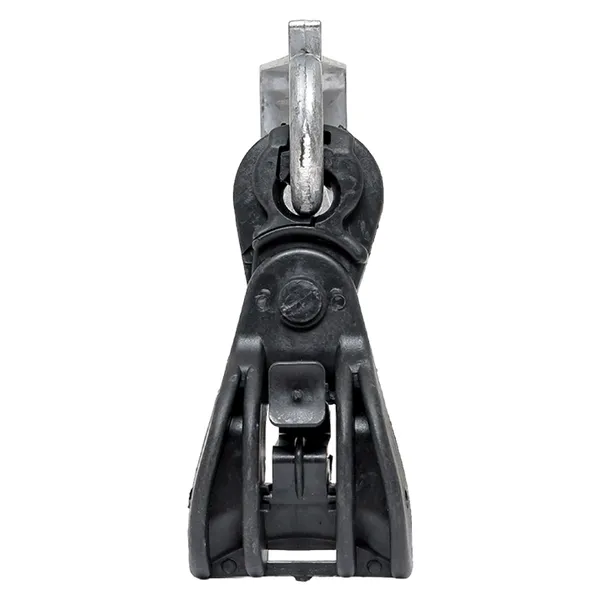

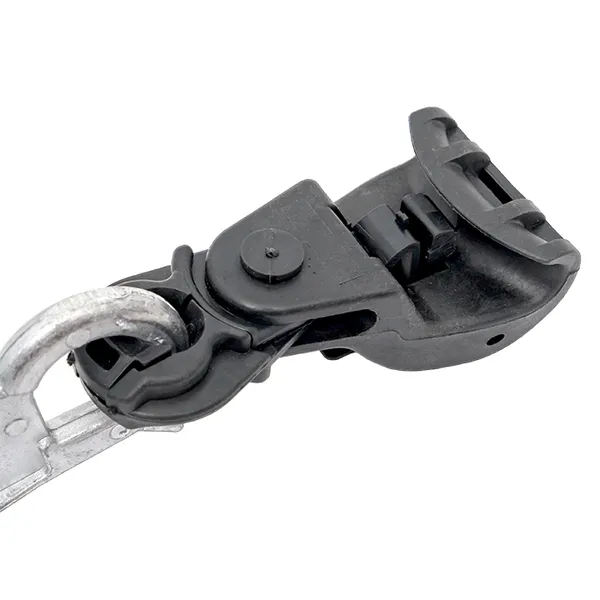

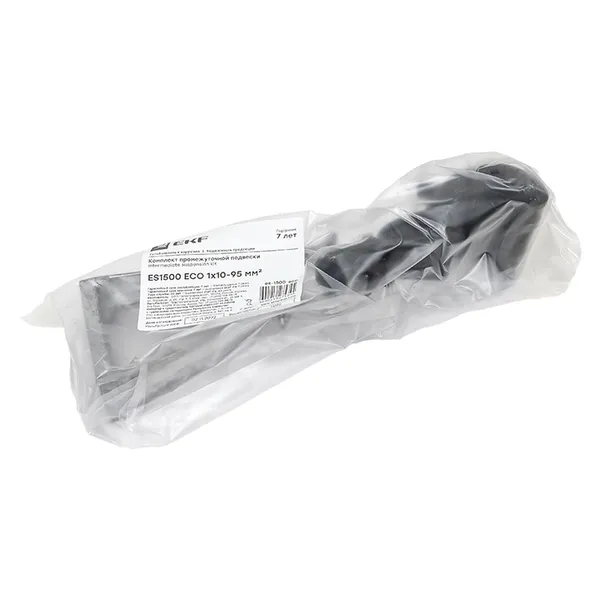

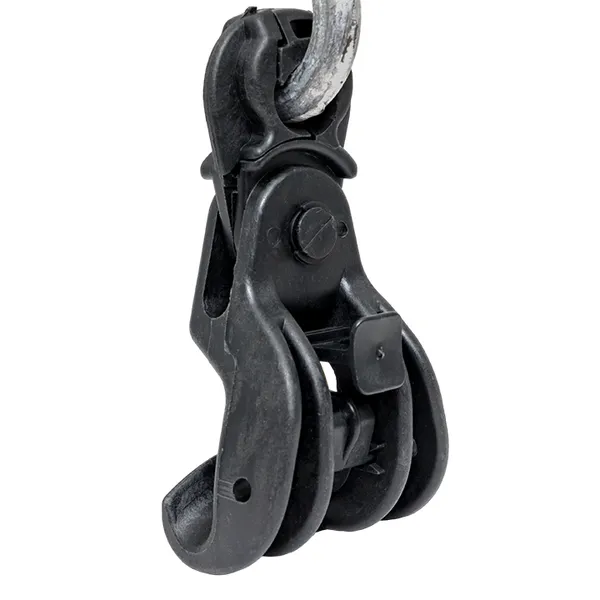

Комплект промежуточной подвески ES1500 ECO 1x10-95 мм2 EKF
/products/B4BE17EDEFBFB6DB51BDE7744B8A4744.jpg)
/products/4A0628940134F594894F3035BFAC77C7.jpg)
/products/4FD52E9CCD9038F4BB42BE5C9436256D.jpg)
/products/4AD0E14CBA19DEA7F340159864C76AE0.jpg)
/products/C9E12EA53E107BF6E3773F3FB8A32B2F.jpg)
/products/157DAE602B10858C513DAA6040EFAE04.jpg)
/products/36B613FA910AA93ADCDFEBED7B595556.jpg)
/products/F4B951C405E01E5D73D050B4C7CD85E9.jpg)
/products/B4BE17EDEFBFB6DB51BDE7744B8A4744.jpg)
/products/4A0628940134F594894F3035BFAC77C7.jpg)
/products/4FD52E9CCD9038F4BB42BE5C9436256D.jpg)
/products/4AD0E14CBA19DEA7F340159864C76AE0.jpg)
/products/C9E12EA53E107BF6E3773F3FB8A32B2F.jpg)
/products/157DAE602B10858C513DAA6040EFAE04.jpg)
/products/36B613FA910AA93ADCDFEBED7B595556.jpg)
/products/F4B951C405E01E5D73D050B4C7CD85E9.jpg)
Нужна помощь в выборе?
Наши менеджеры смогут оперативно помочь
вам по телефону
Характеристики
Техническая спецификация
| Статус | Снята с производства |
| Сечение несущей жилы СИП, мм² | 10...95 |
| Предельная нагрузка, Н | 12 000 |
| Масса,кг | 0,31 |
| Температура эксплуатации, °C | -60...50 |
| Температура монтажа, °C | -20...50 |
| Тип крепления | Зажим |
| Диаметр трубы/кабеля, мм | 3.5...11 |
| Серия | PROxima |
Логистические параметры
Индивидуальная | Групповая | Транспортная | |
|---|---|---|---|
| Количество в упаковке | 1 | 1 | 20 |
| Единица хранения | Штука | Штука | Коробка |
| Штрих-код | 4690216275345 | 4690216275345 | 14690216275342 |
| Вес брутто, кг | 0.4500 | 0.4500 | 7.1200 |
| Объем, м³ | 0.00121800 | 0.00121800 | 0.02701700 |
| Длина, м | 0.1050 | 0.1050 | 0.4150 |
| Ширина, м | 0.0400 | 0.0400 | 0.3100 |
| Высота, м | 0.2900 | 0.2900 | 0.2100 |
Описание
Описание

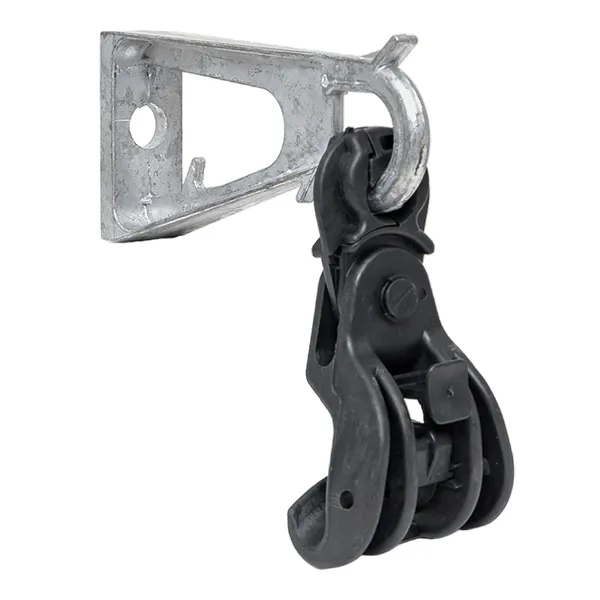

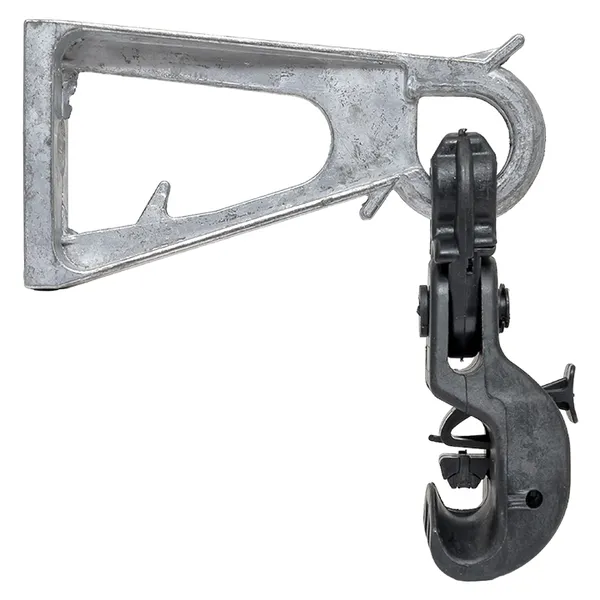

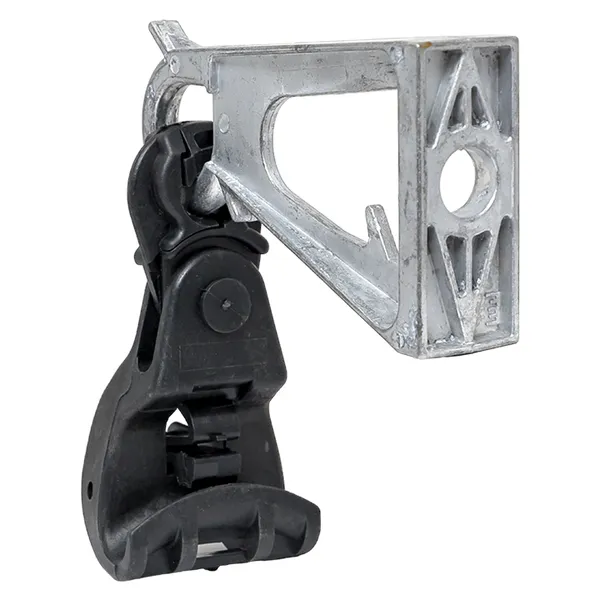

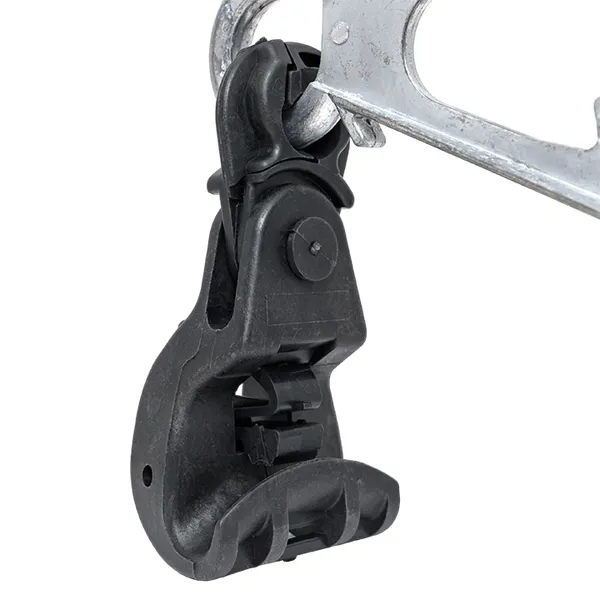

Комплект промежуточной подвески типа es-1500 предназначен для крепления изолированной несущей жилы СИП-2 на промежуточных опорах. Комплект состоит из промежуточного зажима и кронштейна. Кронштейн имеет выступ для фиксации раскаточного ролика. Монтаж осуществляется с помощью стальной бандажной ленты или болта. Комплект подвески устойчив к ультрафиолетовому и солнечному излучению, высоким и низким температурам, коррозии и агрессивным атмосферным воздействиям.
Документация и ПО
Документация и ПО
Сертификаты
Сертификат соответстия № РОCC RU.04РИДО.ОСПО6.C01311 (PDF, 2.5 МБ)
Мастер-каталоги
Каталог типовых узлов «Арматура для СИП» (PDF, 4.0 МБ)
Прочее
Обзор ПО для проектирования ВЛ (PDF, 631.6 КБ)
Инструкция по установке ПО для проектирования ВЛ (PDF, 1.1 МБ)
Программное обеспечение
ПО для проектирования. AutoCAD (ZIP, 20.8 МБ)
ПО для проектирования. nanoCAD (ZIP, 14.5 МБ)
Чертежи
Альбом типовых решений СИП 2025 (PDF, 4.1 МБ)
