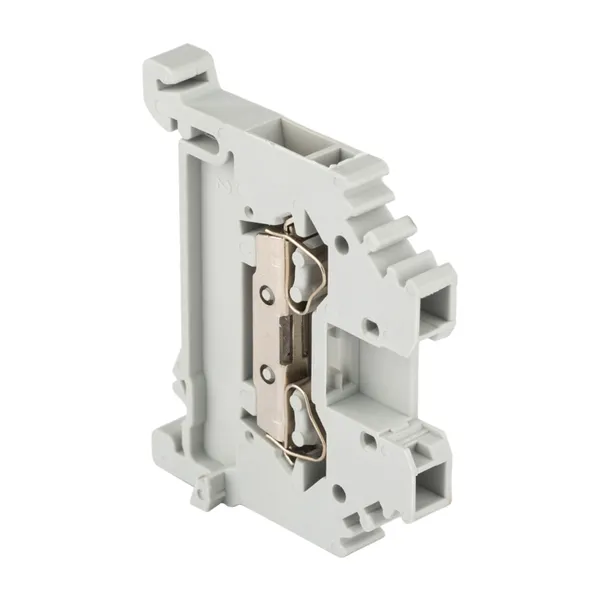

Колодка клеммная пружинная JXB-S-2.5 24А серая EKF PROxima
Артикул скопирован
Рекомендованная розничная цена 59 ₽ за шт
Базовая цена 78 ₽ за шт
2 950 ₽ Цена за упаковку
Под заказ
Нужна помощь в выборе?
Наши менеджеры смогут оперативно помочь вам по телефону 8 800 777-65-27, электронной почте 911.help@ekf.su или заполните форму
Характеристики
Техническая спецификация
| Статус | Заказная |
| Цвет | Серый |
| Номин. ток In, А | 24 |
| Длина, мм | 42,5 |
| Поперечн. сечение подключ. однопроволочного (жесткого) провода, мм2 | 0.2...4 |
| Ширина/размер ячейки, мм | 5 |
| Поперечн. сечение подключ. тонкопроволочного провода с наконечником, мм2 | 0.2...2.5 |
| Высота (на мин. возможной высоте установки), мм | 30,5 |
| Номин. напряжение, В | 800...800 |
| Количество зажимов на 1 уровень | 2 |
| Позиция соединения | Сбоку |
| Производитель | EKF |
| Срок оформления | 21 |
| Срок подтверждения акцепта | 5 |
| Срок поставки | 40 |
| Срок производства | 45 |
| Гарантийный срок эксплуатации | 7 |
| Кратность розничная | 1 |
| Прямой контракт | Да |
| Тип электрич. соединения 2 | Соединение с пружинным зажимом |
| Тип электрич. соединения 1 | Соединение с пружинным зажимом |
| Поперечн. сечение подключ. многопроволочного (гибкого) провода, мм2 | 0.2...2.5 |
| Проверено на взрывобезопасность по версии "Ex e" | Нет |
| Класс воспламеняемости изоляц. материала согл. UL94 | V0 |
| Способ монтажа | DIN-рейка |
| Требуется торцевая пластина | Да |
| Рабочая температура, °C | -40...80 |
| Материал изоляции корпуса | Полиамид (PA) |
| Поперечн. сечение подключ. тонкопроволочного провода без наконечника, мм2 | 0.2...2.5 |
| Количество уровней | 1 |
| Соединенные внутри уровни (между собой) | Нет |
| Гарантийный срок хранения | 7 |
| Срок службы, лет | 10 |
| Наличие сертификата ТРТС | Да |
| Международное наименование | Spring terminal block JXB-S-2.5 24А gray EKF PROxima |
Логистические параметры
Индивидуальная | Групповая | Транспортная | |
|---|---|---|---|
| Количество в упаковке | 1 | 50 | 2400 |
| Единица хранения | Штука | Упаковка | Коробка |
| Штрих-код | 4690216038667 | 4690216038674 | 14690216038664 |
| Вес брутто, кг | 0.0060 | 0.3000 | 15.0000 |
| Объем, м³ | 0.00001300 | 0.00064400 | 0.03221400 |
| Длина, м | 0.0430 | 0.1580 | 0.2400 |
| Ширина, м | 0.0050 | 0.0870 | 0.4550 |
| Высота, м | 0.0310 | 0.0480 | 0.2950 |
Описание
Применение
- Для создания удобной системы распределения нагрузки, аккуратного монтажа и удобства дальнейшей эксплуатации электрических схем.
- Применяется:
- • Шкафы, щиты, сборки.
- • В различном технологическом оборудовании (насосные агрегаты, дизель-генераторная аппаратура и так далее).
Комплектация
- 1. Колодка клеммная JXB-S. 2. Маркировочная площадка.
