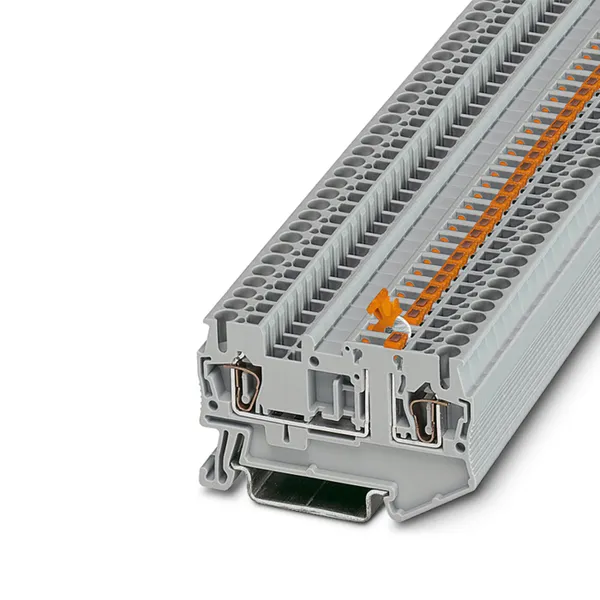

Колодка клеммная пружинная JXB-ST-2.5-K с ножевым размыкателем серая EKF PROxima
Артикул скопирован
/products/2F31380360EFB365A7D176CAE29F1AAF.jpg)
/products/2F31380360EFB365A7D176CAE29F1AAF.jpg)
Снят с производства
Нужна помощь в выборе?
Наши менеджеры смогут оперативно помочь
вам по телефону
Характеристики
Техническая спецификация
| Статус | Снята с производства |
| Цвет | Серый |
| Поперечн. сечение подключ. однопроволочного (жесткого) провода, мм² | 0,2...4 |
| Способ монтажа | DIN-рейка (с O-профилем) 35 мм |
| Изолированн. | Да |
| Номин. напряжение, В | 800 |
| С пломбировочным колпаком/крышкой | Нет |
| Рабочая температура, °C | -40℃...85℃ |
| Класс воспламеняемости изоляц. материала согл. UL94 | V0 |
| Требуется торцевая пластина | Да |
| Тип электрич. соединения 1 | Соединение с пружинным зажимом |
| Количество уровней | 1 |
| Количество зажимов на 1 уровень | 2 |
| Соединенные внутри уровни (между собой) | Нет |
| Поперечн. сечение подключ. многопроволочного (гибкого) провода, мм² | 0,2...4 |
| Материал изоляции корпуса | Полиамид (PA) |
| Позиция соединения | Сверху |
| Проверено на взрывобезопасность по версии Ex e | Нет |
Логистические параметры
Индивидуальная | Групповая | Транспортная | |
|---|---|---|---|
| Количество в упаковке | 1 | 100 | 1400 |
| Единица хранения | Штука | Упаковка | Коробка |
| Штрих-код | 4690216450216 | 4690216450223 | 14690216450213 |
| Вес брутто, кг | 0.0070 | 0.0710 | 14.4000 |
| Объем, м³ | 0.00001396 | 0.00183015 | 0.03591000 |
| Длина, м | 0.0052 | 0.0450 | 0.3600 |
| Ширина, м | 0.0610 | 0.1660 | 0.2850 |
| Высота, м | 0.0440 | 0.2450 | 0.3500 |
Описание
Применение
- Колодки клеммные самозажимные предназначены для создания удобной системы распределения нагрузки, аккуратного монтажа и удобства дальнейшей эксплуатации электрических схем.
- Применение:
- • Шкафы, щиты, сборки
- • В различном технологическом оборудовании (насосные агрегаты, дизель-генераторная аппаратура и т.д.)
Комплектация
- 1. Групповая коробка. 2. Вкладыш с описанием продукции.
Документация
Документация
Сертификаты
Сертификат соответствия (PDF, 1.5 МБ)
Паспорта
Информационное письмо (PDF, 103.2 КБ)
Мастер-каталоги
Мастер-каталог "Колодки клеммные JXB-ST пружинные EKF PROxima" (PDF, 558.4 КБ)
