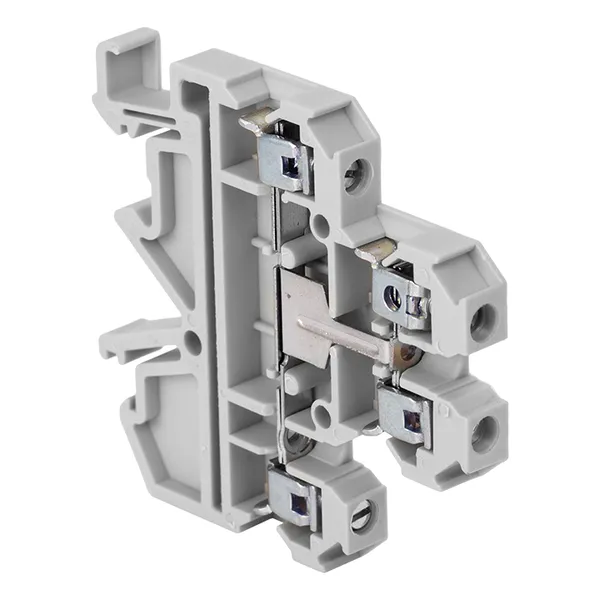

Клемма винтовая двухуровневая JXB-4/35L с перемычкой между уровнями серая EKF

Артикул скопирован
Клемма винтовая двухуровневая JXB-4/35L с перемычкой между уровнями серая EKF

Рекомендованная розничная цена 225 ₽ за шт

Базовая цена 300 ₽ за шт

12 375 ₽ Цена за упаковку

Товар есть в наличии
Промо-страница продукта

Нужна помощь в выборе?

Наши менеджеры смогут оперативно помочь
вам по телефону 8 800 777-65-27, электронной почте 911.help@ekf.su или заполните форму

Характеристики

Техническая спецификация

СтатусРегулярная
Номин. ток In, А32
Поперечн. сечение подключ. тонкопроволочного провода с наконечником, мм²0.2...4
Способ монтажаDIN-рейка (с Ω -профилем)/G-рейка (с G-профилем)
Номин. напряжение, В500
Поперечн. сечение подключ. многопроволочного (гибкого) провода, мм²0.2...4
Материал изоляции корпусаПолиамид (PA)
Требуется торцевая пластинаДа
Рабочая температура, °C-40...80
Класс воспламеняемости изоляц. материала согл. UL94V0
Длина, мм54
Поперечн. сечение подключ. тонкопроволочного провода без наконечника, мм²0.2...4
Ширина/размер ячейки, мм6,2
Поперечн. сечение подключ. однопроволочного (жесткого) провода, мм²0.2...4
Тип электрич. соединения 1Винтовое соединение
Позиция соединенияСбоку
Тип электрич. соединения 2Винтовое соединение
Высота (на мин. возможной высоте установки), мм60
Количество потенциалов1
Основной цветСерый
Функция РЕНет
Со слайдером для разъединения типа NНет
Возможна функция NНет
С тестовым разъединителемНет

Логистические параметры

Описание

Применение

  • Для создания удобной системы распределения нагрузки, аккуратного монтажа и удобства дальнейшей эксплуатации электрических схем.
  • Применяется:
  • • Шкафы, щиты, сборки.
  • • В различном технологическом оборудовании (насосные агрегаты, дизель-генераторная аппаратура и так далее).

Комплектация

  1. 1. Колодка клеммная JXB. 2. Маркировочная площадка.

Документация

Документация

Сертификаты

Сертификат соответствия ЕАЭС KG 417/036.CN.02.00063 (PDF, 1.5 МБ)

Паспорта

Информационное письмо (PDF, 107.3 КБ)

Мастер-каталоги

Мастер-каталог, раздел «Колодки клеммные JXB EKF PROxima» (PDF, 1.2 МБ)

3D-модели

3D-модель «Клеммные колодки JXB земля» (STEP, 349.9 КБ)

Буклеты

Буклет «Клеммные колодки» (PDF, 6.5 МБ)
