Клемма винтовая двухуровневая JXB-4/35 серая EKF

Артикул скопирован

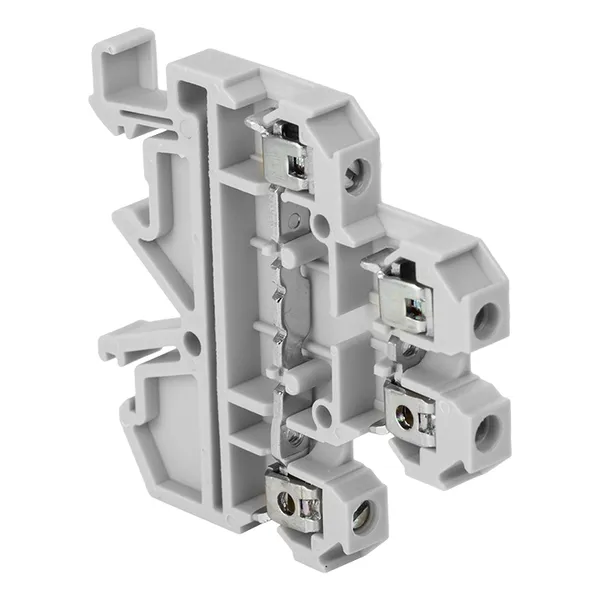

Клемма винтовая двухуровневая JXB-4/35 серая EKF

Рекомендованная розничная цена 196 ₽ за шт

Базовая цена 261 ₽ за шт

10 780 ₽ Цена за упаковку

Товар есть в наличии
Промо-страница продукта

Нужна помощь в выборе?

Наши менеджеры смогут оперативно помочь
вам по телефону 8 800 777-65-27, электронной почте 911.help@ekf.su или заполните форму

Характеристики

Техническая спецификация

СтатусРегулярная
Номин. ток In, А32
Поперечн. сечение подключ. тонкопроволочного провода с наконечником, мм²0.2...4
Способ монтажаDIN-рейка (с Ω -профилем)/G-рейка (с G-профилем)
Номин. напряжение, В500
Тип электрич. соединения 2Винтовое соединение
Тип электрич. соединения 1Винтовое соединение
Высота (на мин. возможной высоте установки), мм60
Позиция соединенияСбоку
Требуется торцевая пластинаДа
Рабочая температура, °C-40...80
Длина, мм54
Класс воспламеняемости изоляц. материала согл. UL94V0
Ширина/размер ячейки, мм6,2
Поперечн. сечение подключ. многопроволочного (гибкого) провода, мм²0.2...4
Материал изоляции корпусаПолиамид (PA)
Поперечн. сечение подключ. однопроволочного (жесткого) провода, мм²0.2...4
Поперечн. сечение подключ. тонкопроволочного провода без наконечника, мм²0.2...4
Количество потенциалов2
Основной цветСерый
Функция РЕНет
Со слайдером для разъединения типа NНет
Возможна функция NНет
С тестовым разъединителемНет

Логистические параметры

Описание

Применение

  • Для создания удобной системы распределения нагрузки, аккуратного монтажа и удобства дальнейшей эксплуатации электрических схем.
  • Применяется:
  • • Шкафы, щиты, сборки.
  • • В различном технологическом оборудовании (насосные агрегаты, дизель-генераторная аппаратура и так далее).

Комплектация

  1. 1. Колодка клеммная JXB. 2. Маркировочная площадка.

Документация

Документация

Сертификаты

Сертификат соответствия ЕАЭС KG 417/036.CN.02.00063 (PDF, 1.5 МБ)

Паспорта

Информационное письмо (PDF, 107.3 КБ)

Мастер-каталоги

Мастер-каталог, раздел «Колодки клеммные JXB EKF PROxima» (PDF, 1.1 МБ)

3D-модели

3D-модель «Клеммные колодки JXB земля» (STEP, 349.9 КБ)

Буклеты

Буклет «Клеммные колодки» (PDF, 6.5 МБ)
