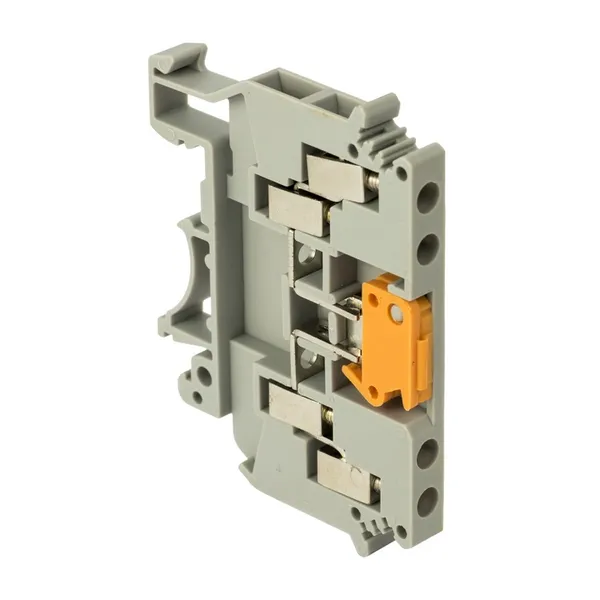

Клемма винтовая JXB-2-4/35K с ножевым размыкателем 4 вывода серая EKF

Артикул скопирован
Клемма винтовая JXB-2-4/35K с ножевым размыкателем 4 вывода серая EKF

Рекомендованная розничная цена 287 ₽ за шт

Базовая цена 382 ₽ за шт

9 471 ₽ Цена за упаковку

Товар есть в наличии
Промо-страница продукта

Нужна помощь в выборе?

Наши менеджеры смогут оперативно помочь
вам по телефону 8 800 777-65-27, электронной почте 911.help@ekf.su или заполните форму

Характеристики

Техническая спецификация

СтатусРегулярная
ЦветСерый
Номин. ток In, А16
Поперечн. сечение подключ. тонкопроволочного провода с наконечником, мм²0.2...4
Способ монтажаDIN-рейка (с Ω -профилем)/G-рейка (с G-профилем)
Номин. напряжение, В500
Тип электрич. соединения 1Винтовое соединение
Высота (на мин. возможной высоте установки), мм48,1
Тип электрич. соединения 2Винтовое соединение
Длина, мм63,5
Класс воспламеняемости изоляц. материала согл. UL94V0
Требуется торцевая пластинаДа
Рабочая температура, °C-40...80
Материал изоляции корпусаПолиамид (PA)
Ширина/размер ячейки, мм6,2
Поперечн. сечение подключ. многопроволочного (гибкого) провода, мм²0.2...4
Позиция соединенияСбоку
Поперечн. сечение подключ. однопроволочного (жесткого) провода, мм²0.2...4
Поперечн. сечение подключ. тонкопроволочного провода без наконечника, мм²0.2...4
Тип разделенияПоворотный
Тип разъединения кросс-соединенияНет (без)
С интегрированным тестовым гнездомНет
Количество уровней2
Количество зажимов на 1 уровень2
Соединенные внутри уровни (между собой)Да

Логистические параметры

Описание

Применение

  • Для создания удобной системы распределения нагрузки, аккуратного монтажа и удобства дальнейшей эксплуатации электрических схем.
  • Применяется:
  • • Шкафы, щиты, сборки.
  • • В различном технологическом оборудовании (насосные агрегаты, дизель-генераторная аппаратура и так далее).

Комплектация

  1. 1. Колодка клеммная JXB. 2. Маркировочная площадка.

Документация

Документация

Сертификаты

Сертификат соответствия ЕАЭС KG 417/036.CN.02.00063 (PDF, 1.5 МБ)

Паспорта

Информационное письмо (PDF, 107.3 КБ)

Мастер-каталоги

Мастер-каталог, раздел «Колодки клеммные JXB EKF PROxima» (PDF, 1.2 МБ)

3D-модели

3D-модель «Клеммные колодки JXB земля» (STEP, 349.9 КБ)

Буклеты

Буклет «Клеммные колодки» (PDF, 6.5 МБ)
