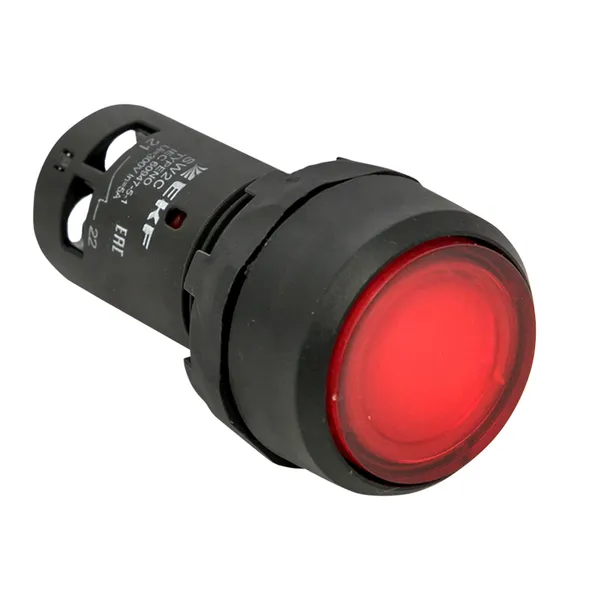

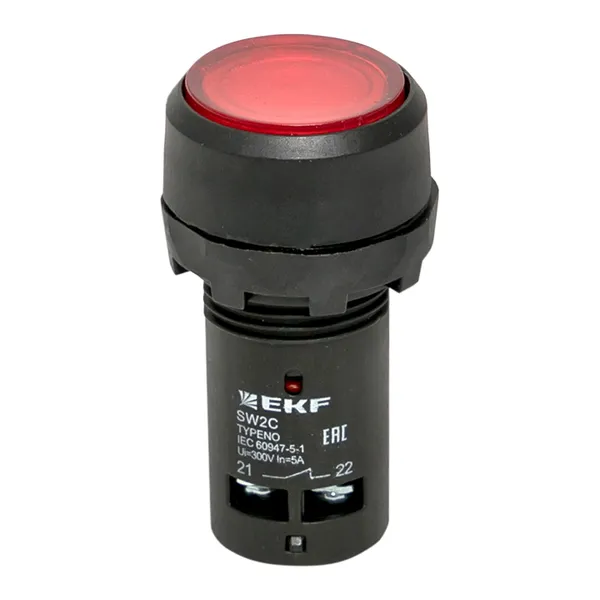

Кнопка SW2C-10D с подсветкой красная NC 230В EKF PROxima
/products/83D2724B045CEEAE884483B9B6188E27.jpg)
/products/830BD54840707B24E2893FD9855C1948.jpg)
/products/FB255E48D5B5230A3FE5C07ACD4206EB.jpg)
/products/83D2724B045CEEAE884483B9B6188E27.jpg)
/products/830BD54840707B24E2893FD9855C1948.jpg)
/products/FB255E48D5B5230A3FE5C07ACD4206EB.jpg)
Рекомендованная розничная цена 653 ₽ за шт
Базовая цена 871 ₽ за шт
Нужна помощь в выборе?
Наши менеджеры смогут оперативно помочь
вам по телефону
Характеристики
Техническая спецификация
| Статус | Регулярная |
| Цвет кнопки | Красный |
| С пружинно-возвратным механизмом | Да |
| Диаметр отверстия, мм | 22 |
| С возможностью подсветки | Да |
| Напряжение питания лампы, В | 230 |
| Тип кнопки | Плоская (-ий) |
| Количество нормально замкнутых (НЗ) контактов | 1 |
| Количество нормально разомкнутых (НО) контактов | 0 |
| Количество переключающих (перекидных) контактов | 0 |
| Тип подключения | Винтовое соединение |
| Ширина отверстия, мм | 22 |
| Степень защиты (IP) | IP54 |
| Материал переднего кольца | Пластик |
| Конструкция линзы | Круглый (-ая,-ое) |
| Высота отверстия, мм | 13 |
| С передним кольцом | Нет |
| Серия | EKF |
| Количество установочных мест/ управляющих элементов | 1 |
Логистические параметры
Индивидуальная | Групповая | Транспортная | |
|---|---|---|---|
| Количество в упаковке | 1 | 10 | 500 |
| Единица хранения | Штука | Коробка | Коробка |
| Штрих-код | 4690216489155 | 4690216489162 | 14690216489169 |
| Вес брутто, кг | 0.0180 | 0.2565 | 14.0000 |
| Объем, м³ | 0.00004950 | 0.00093075 | 0.05538000 |
| Длина, м | 0.0300 | 0.0750 | 0.3550 |
| Ширина, м | 0.0300 | 0.1700 | 0.4000 |
| Высота, м | 0.0550 | 0.0730 | 0.3900 |
Описание
Описание
Кнопки управления предназначается для оперативного управления технологическим оборудованием. Кнопки применяется в электрических цепях переменного тока частотой 50/60 Гц с напряжением до 660 В и постоянного напряжения до 400 В; устанавливается, например, в постах кнопочных, вводно-распределительных устройствах, устройствах автоматического включения резерва, станциях управления электрическими приводами и т.п. Каждый переключатель с замком поставляется в комплекте с 2 ключами. Кнопки управления светосигнальная арматура и переключатели торговой марки EKF соответствует ГОСТ IEC 60947-5-1-2014.
Применение
- Аппаратура управления применяется для комплектации шкафов оборудования, кнопочных постов и пультов, осуществляет:
- • ручное управление (коммутация) электрооборудованием;
- • световую сигнализацию оборудования.
Комплектация
- 1. Изделие. 2. Паспорт.
Документация
Документация
Сертификаты
Сертификат соответствия ЕАЭС KG417/035.CN.02.00100. (PDF, 1.8 МБ)
Паспорта
Паспорт «Кнопки управления, светосигнальная арматура и переключатели» (PDF, 576.2 КБ)
3D-модели
3D-модель «Кнопка SW2C-MD с подсветкой красная NO Грибок EKF PROxima» (STEP, 477.3 КБ)
Референсы
Референс-лист реализованных проектов на EKF по автоматизации (PDF, 38.4 МБ)
