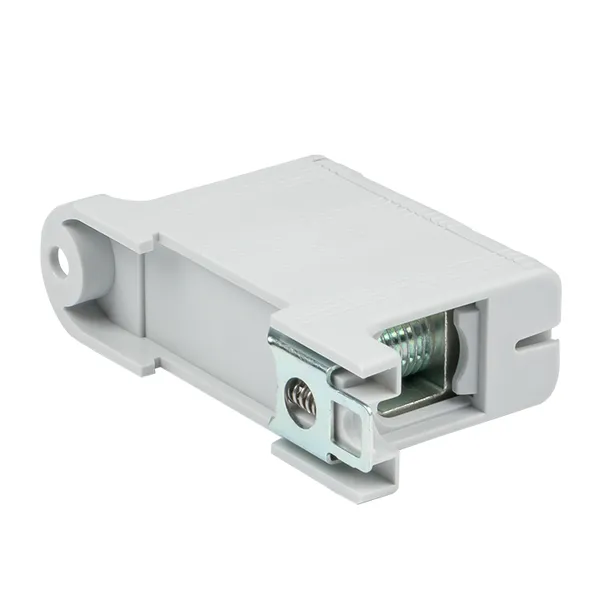

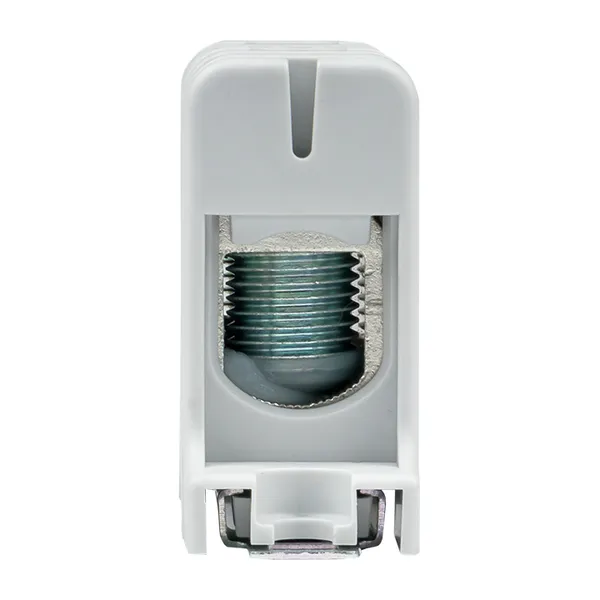

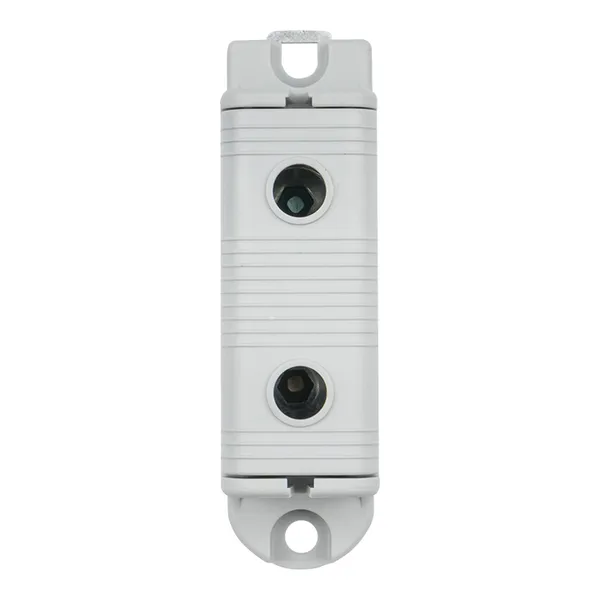

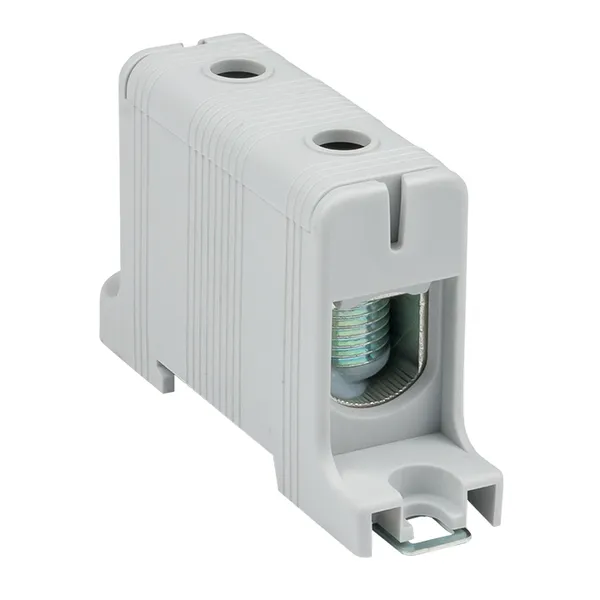

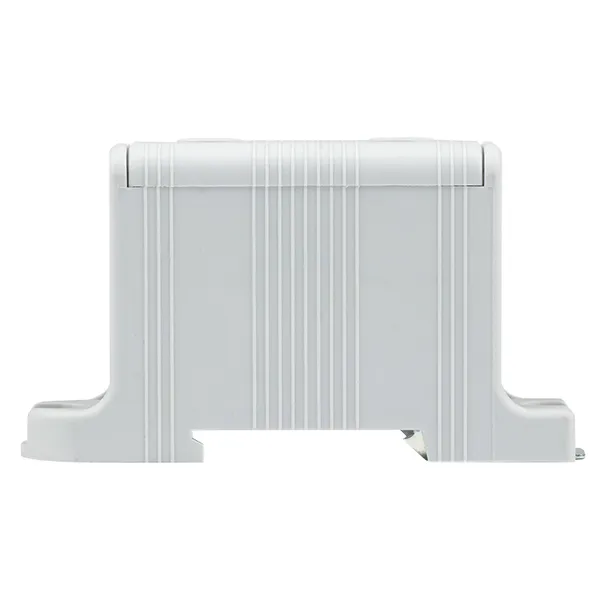

Клемма силовая вводная КСВ 16-95 cерая EKF PROxima
275 ₽ за шт
367 ₽ за шт
Нужна помощь в выборе?
Наши менеджеры смогут оперативно помочь вам по телефону 8 800 777-65-27, электронной почте 911.help@ekf.su или заполните форму
Описание
Применение
- • В качестве вводных и распределительных клемм при сборке электрощитов;
- • В качестве переходного элемента при соединении алюминиевых и медных кабелей;
- • В качестве дополнительных элементов для подключения и установки промышленного оборудования.
Комплектация
- 1. Клемма вводная силовая КСВ в групповой упаковке
- 2. Паспорт
Характеристики
Техническая спецификация
Статус | Регулярная |
Высота (на мин. возможной высоте установки), мм | 49 |
Длина, мм | 86 |
Количество зажимов на 1 уровень | 2 |
Номин. напряжение, В | 800...800 |
Номин. ток In, А | 245 |
Позиция соединения | Сбоку |
Поперечн. сечение подключ. однопроволочного (жесткого) провода, мм2 | 16...95 |
Поперечн. сечение подключ. тонкопроволочного провода с наконечником, мм2 | 16...95 |
Способ монтажа | DIN-рейка/винт |
Цвет | Серый |
Ширина/размер ячейки, мм | 24 |
Серия | PROxima |
Производитель | EKF |
Гарантийный срок эксплуатации | 7 |
Рабочая температура, °C | -40...80 |
Класс воспламеняемости изоляц. материала согл. UL94 | V0 |
Требуется торцевая пластина | Нет |
Тип электрич. соединения 1 | Винтовое соединение |
Тип электрич. соединения 2 | Винтовое соединение |
Количество уровней | 1 |
Соединенные внутри уровни (между собой) | Нет |
Поперечн. сечение подключ. тонкопроволочного провода без наконечника, мм2 | 16...95 |
Поперечн. сечение подключ. многопроволочного (гибкого) провода, мм2 | 16...95 |
Материал изоляции корпуса | Полиамид (PA) |
Проверено на взрывобезопасность по версии "Ex e" | Нет |
Прямой контракт | Да |
Гарантийный срок хранения | 7 |
Срок службы, лет | 10 |
Наличие сертификата ТРТС | Да |
Логистические параметры
Индивидуальная | Групповая | Транспортная | |
---|---|---|---|
Количество в упаковке | 1 | 7 | 168 |
Единица хранения | Штука | Коробка | Коробка |
Штрих-код | 4690216078335 | 4690216227191 | 14690216227198 |
Вес брутто, кг | 0.0700 | 0.7000 | 16.4600 |
Объем, м³ | 0.00010114 | 0.00120000 | 0.02173500 |
Длина, м | 0.0490 | 0.2000 | 0.2700 |
Ширина, м | 0.0240 | 0.0900 | 0.2300 |
Высота, м | 0.0860 | 0.0550 | 0.3500 |
Документация
Документация
Сертификаты
Сертификат (PDF, 4.7 МБ)
Паспорта
ПАСПОРТ Клеммы силовые вводные КСВ (PDF, 238.4 КБ)
Мастер-каталоги
Клемма пятиполюсная КСВ 2.5-35 (3P+N+PE) EKF PROxima (PDF, 1.1 МБ)
3Д - модели
Клемма силовая вводная тройная КСВ 16-50 (STEP, 1.3 МБ)
Клемма силовая КСВ35-240 (STEP, 2.1 МБ)
Клемма силовая вводная КСВ 16-50 (STEP, 543.3 КБ)
Клемма силовая вводная двойная КСВ 16-95 (STEP, 803.3 КБ)
Клемма силовая КСВ35-15 (STEP, 2.1 МБ)
Клемма силовая вводная двойная КСВ 16-50 (STEP, 597.3 КБ)
Клемма силовая КСВ16-95 (STEP, 2.1 МБ)
