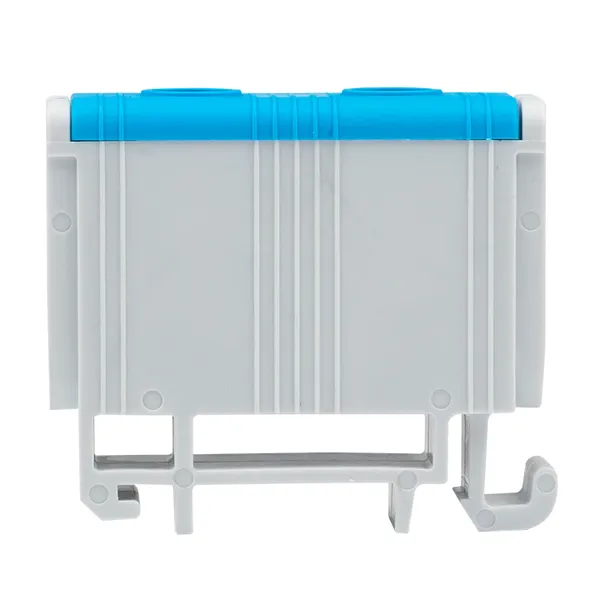

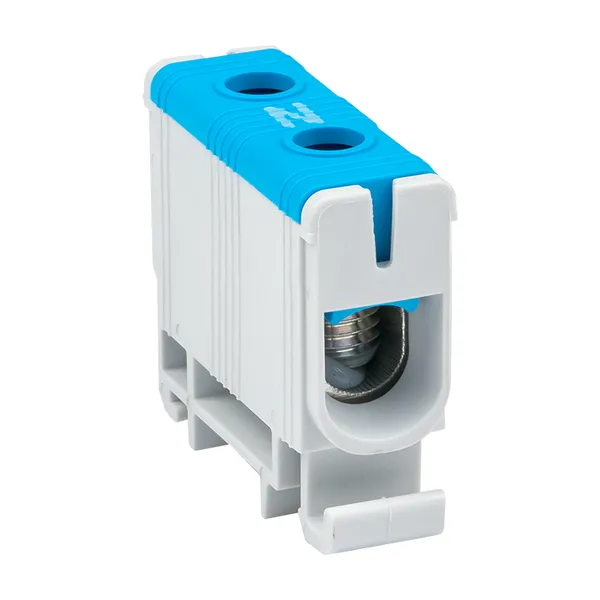

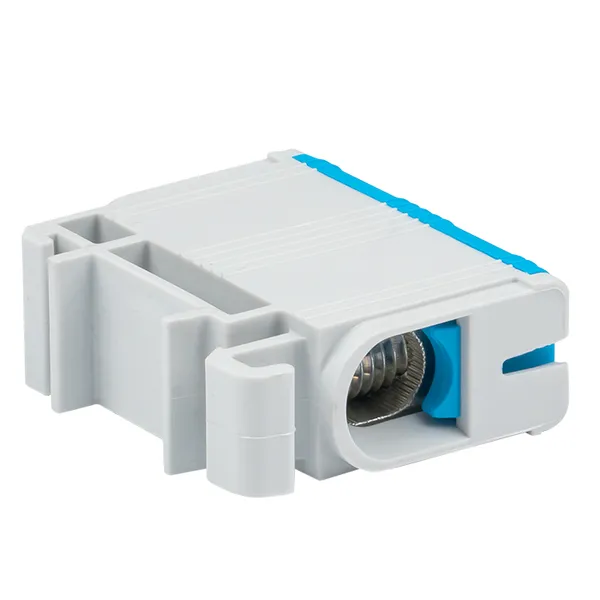

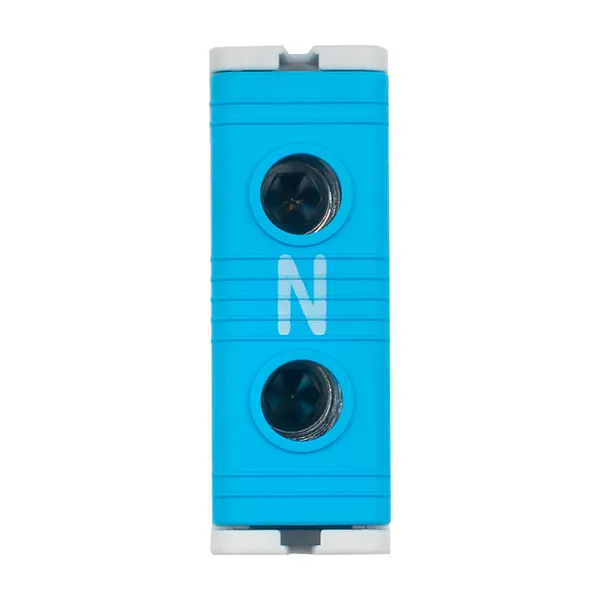

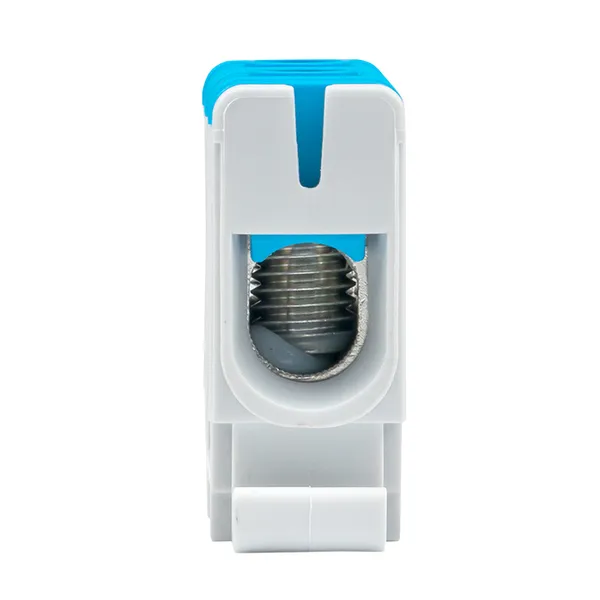

Клемма силовая вводная КСВ 16-50 синяя EKF PROxima
146 ₽ за шт
194 ₽ за шт
Нужна помощь в выборе?
Наши менеджеры смогут оперативно помочь вам по телефону 8 800 777-65-27, электронной почте 911.help@ekf.su или заполните форму
Характеристики
Техническая спецификация
Статус | Регулярная |
Высота (на мин. возможной высоте установки), мм | 43 |
Длина, мм | 49 |
Количество зажимов на 1 уровень | 2 |
Номин. напряжение, В | 800...800 |
Номин. ток In, А | 160 |
Позиция соединения | Сбоку |
Поперечн. сечение подключ. однопроволочного (жесткого) провода, мм2 | 2.5...50 |
Поперечн. сечение подключ. тонкопроволочного провода с наконечником, мм2 | 2.5...50 |
Способ монтажа | DIN-рейка |
Цвет | Синий |
Ширина/размер ячейки, мм | 17,8 |
Серия | PROxima |
Производитель | EKF |
Гарантийный срок эксплуатации | 7 |
Рабочая температура, °C | -40...80 |
Класс воспламеняемости изоляц. материала согл. UL94 | V0 |
Требуется торцевая пластина | Нет |
Тип электрич. соединения 1 | Винтовое соединение |
Тип электрич. соединения 2 | Винтовое соединение |
Количество уровней | 1 |
Соединенные внутри уровни (между собой) | Нет |
Поперечн. сечение подключ. тонкопроволочного провода без наконечника, мм2 | 2.5...50 |
Поперечн. сечение подключ. многопроволочного (гибкого) провода, мм2 | 2.5...50 |
Материал изоляции корпуса | Полиамид (PA) |
Проверено на взрывобезопасность по версии "Ex e" | Нет |
Прямой контракт | Да |
Гарантийный срок хранения | 7 |
Срок службы, лет | 10 |
Наличие сертификата ТРТС | Да |
Логистические параметры
Индивидуальная | Групповая | Транспортная | |
---|---|---|---|
Количество в упаковке | 1 | 23 | 506 |
Единица хранения | Штука | Коробка | Коробка |
Штрих-код | 4690216078311 | 4690216227184 | 14690216227181 |
Вес брутто, кг | 0.0300 | 0.0310 | 19.1300 |
Объем, м³ | 0.00003729 | 0.00086720 | 0.02175984 |
Длина, м | 0.0490 | 0.0510 | 0.4300 |
Ширина, м | 0.0177 | 0.0780 | 0.2250 |
Высота, м | 0.0430 | 0.2180 | 0.3300 |
Описание
Применение
- • В качестве вводных и распределительных клемм при сборке электрощитов;
- • В качестве переходного элемента при соединении алюминиевых и медных кабелей;
- • В качестве дополнительных элементов для подключения и установки промышленного оборудования.
Комплектация
- 1. Клемма вводная силовая КСВ в групповой упаковке
- 2. Паспорт
Документация
Документация
Сертификаты
Сертификат (PDF, 4.7 МБ)
Паспорта
ПАСПОРТ Клеммы силовые вводные КСВ (PDF, 238.4 КБ)
Мастер-каталоги
Клемма пятиполюсная КСВ 2.5-35 (3P+N+PE) EKF PROxima (PDF, 1.1 МБ)
3Д - модели
Клемма силовая вводная тройная КСВ 16-50 (STEP, 1.3 МБ)
Клемма силовая КСВ35-240 (STEP, 2.1 МБ)
Клемма силовая вводная КСВ 16-50 (STEP, 543.3 КБ)
Клемма силовая вводная двойная КСВ 16-95 (STEP, 803.3 КБ)
Клемма силовая КСВ35-15 (STEP, 2.1 МБ)
Клемма силовая вводная двойная КСВ 16-50 (STEP, 597.3 КБ)
Клемма силовая КСВ16-95 (STEP, 2.1 МБ)
