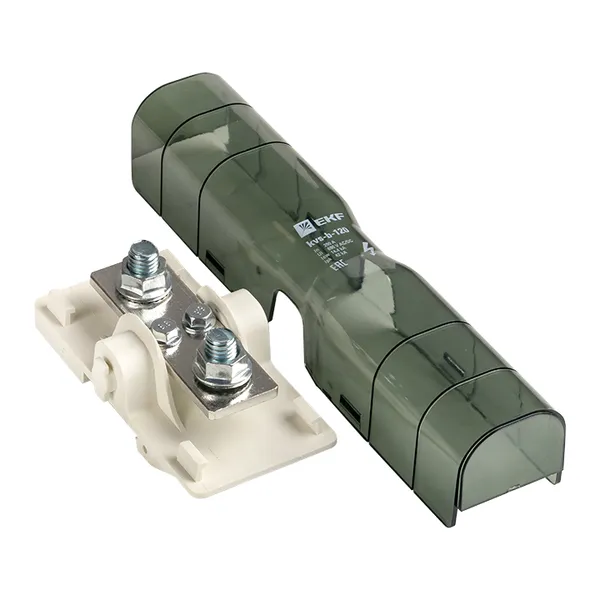

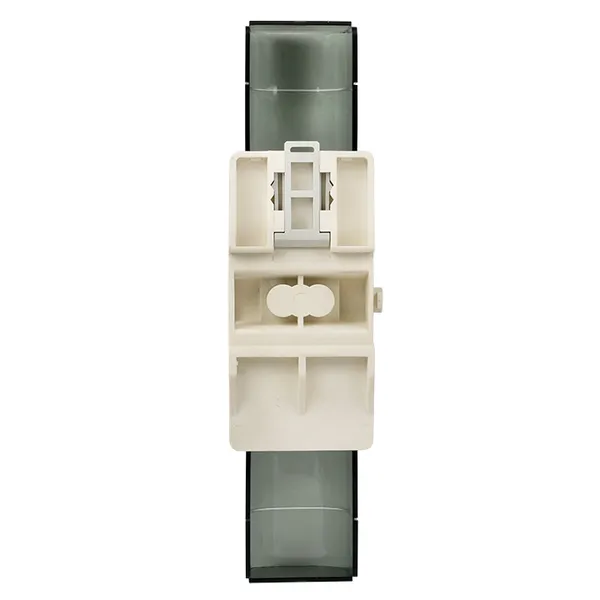

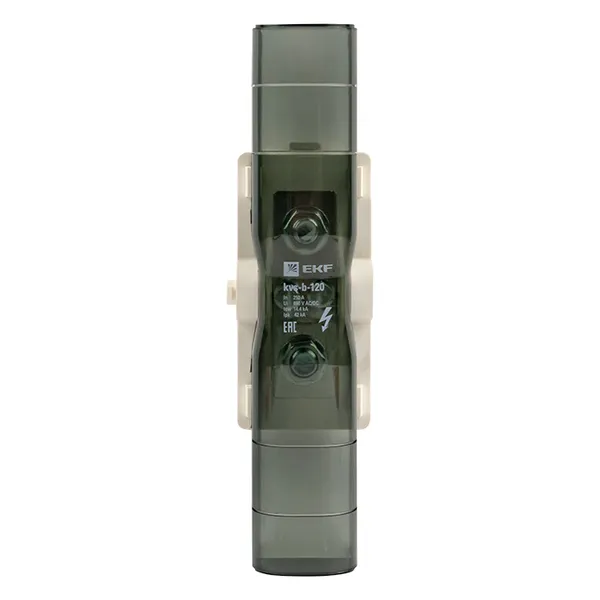

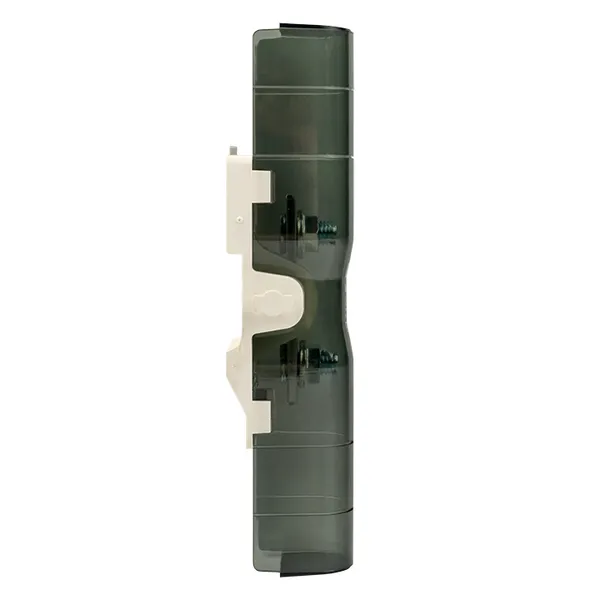

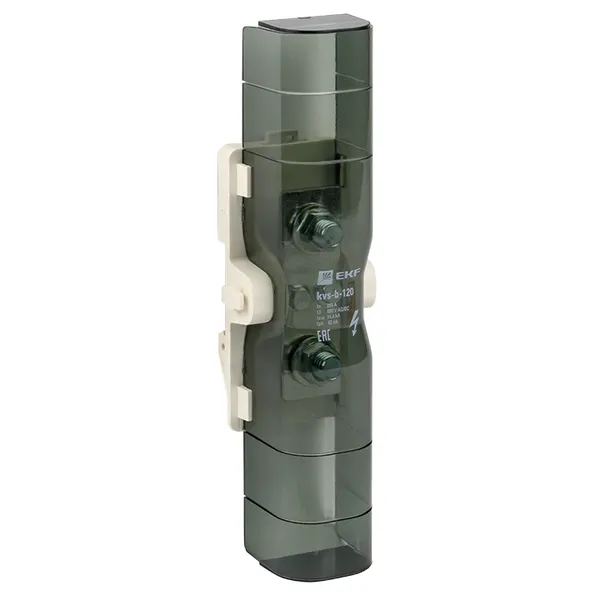

Клемма КСВб в корпусе 250A M8 (10-120 мм2) EKF PROxima
Рекомендованная розничная цена 1 344 ₽ за шт
Базовая цена 1 792 ₽ за шт
Нужна помощь в выборе?
Наши менеджеры смогут оперативно помочь вам по телефону 8 800 777-65-27, электронной почте 911.help@ekf.su или заполните форму
Характеристики
Техническая спецификация
| Статус | Регулярная |
| Высота (на мин. возможной высоте установки), мм | 50 |
| Длина, мм | 205,7 |
| Количество зажимов на 1 уровень | 2 |
| Номин. напряжение, В | 690...690 |
| Номин. ток In, А | 250 |
| Позиция соединения | Сверху |
| Поперечн. сечение подключ. однопроволочного (жесткого) провода, мм2 | 10...120 |
| Поперечн. сечение подключ. тонкопроволочного провода с наконечником, мм2 | 10...120 |

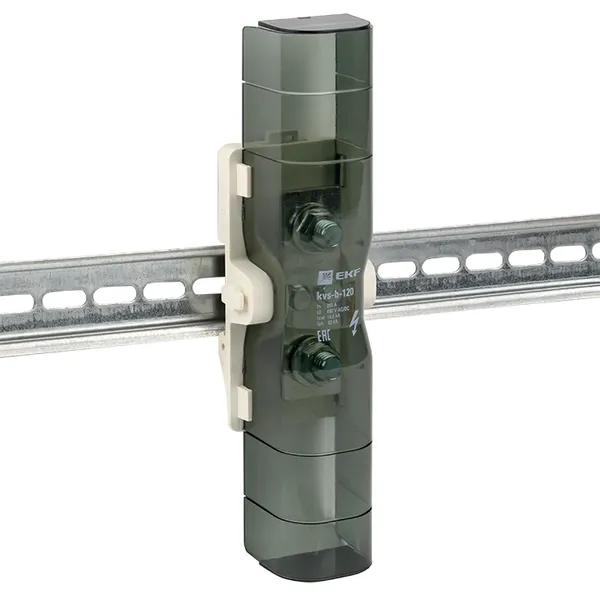

| Способ монтажа | DIN-рейка/винт |
| Цвет | Темно-серый |
| Ширина/размер ячейки, мм | 52,3 |
| Рабочая температура, °C | -40...80 |
| Класс воспламеняемости изоляц. материала согл. UL94 | V0 |
| Требуется торцевая пластина | Нет |
| Тип электрич. соединения 1 | Болтовое соединение |
| Тип электрич. соединения 2 | Болтовое соединение |
| Количество уровней | 1 |
| Соединенные внутри уровни (между собой) | Нет |
| Поперечн. сечение подключ. тонкопроволочного провода без наконечника, мм2 | 10...120 |
| Поперечн. сечение подключ. многопроволочного (гибкого) провода, мм2 | 10...120 |
| Материал изоляции корпуса | Полиамид (PA) |
| Проверено на взрывобезопасность по версии "Ex e" | Нет |
Логистические параметры
Индивидуальная | Групповая | Транспортная | |
|---|---|---|---|
| Количество в упаковке | 1 | 1 | 60 |
| Единица хранения | Штука | Штука | Коробка |
| Штрих-код | 4690216366838 | 4690216366838 | 24690216366832 |
| Вес брутто, кг | 0.2250 | 0.2250 | 15.3000 |
| Объем, м³ | 0.00053791 | 0.00053791 | 0.05693188 |
| Длина, м | 0.0500 | 0.0500 | 0.4450 |
| Ширина, м | 0.0523 | 0.0523 | 0.3300 |
| Высота, м | 0.2057 | 0.2057 | 0.3900 |
Описание
Применение
- • В качестве вводных и распределительных клемм при сборке электрощитов;
- • В качестве переходного элемента при соединении алюминиевых и медных кабелей;
- • В качестве дополнительных элементов для подключения и установки промышленного оборудования.
Комплектация

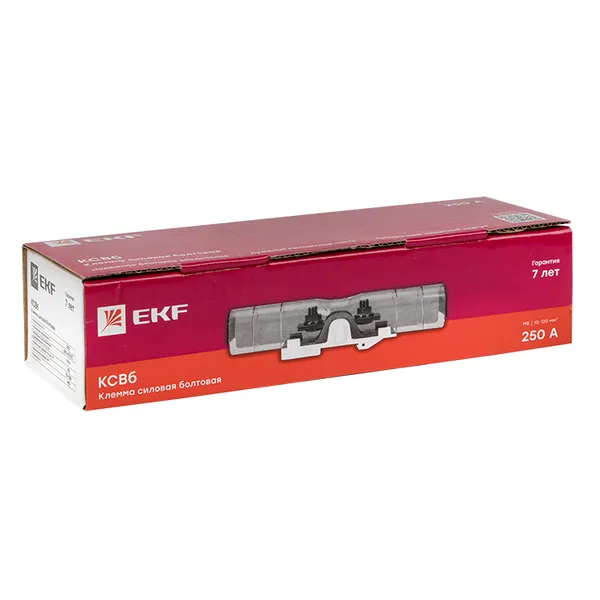

- 1. Клемма вводная силовая КСВ в групповой упаковке
- 2. Паспорт
Документация
Документация
Сертификаты
Сертификат (PDF, 1.5 МБ)
Паспорта
ПАСПОРТ Клеммы силовые вводные КСВ (PDF, 238.4 КБ)
Мастер-каталоги
Клемма пятиполюсная КСВ 2.5-35 (3P+N+PE) EKF PROxima (PDF, 1.1 МБ)
3Д - модели
Клемма силовая вводная тройная КСВ 16-50 (STEP, 1.3 МБ)
Клемма силовая КСВ35-240 (STEP, 2.1 МБ)
Клемма силовая вводная КСВ 16-50 (STEP, 543.3 КБ)
Клемма силовая вводная двойная КСВ 16-95 (STEP, 803.3 КБ)
Клемма силовая КСВ35-15 (STEP, 2.1 МБ)
Клемма силовая вводная двойная КСВ 16-50 (STEP, 597.3 КБ)
Клемма силовая КСВ16-95 (STEP, 2.1 МБ)
