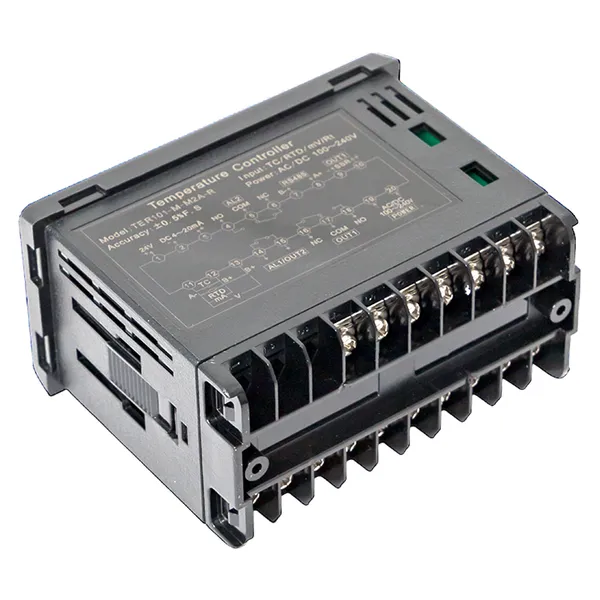

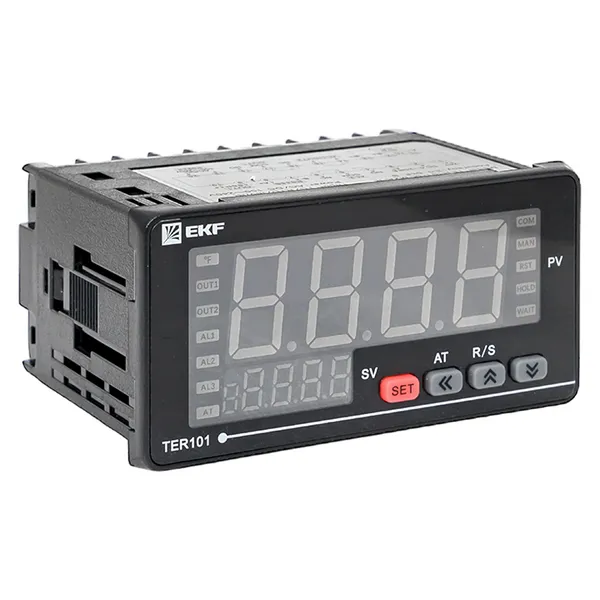

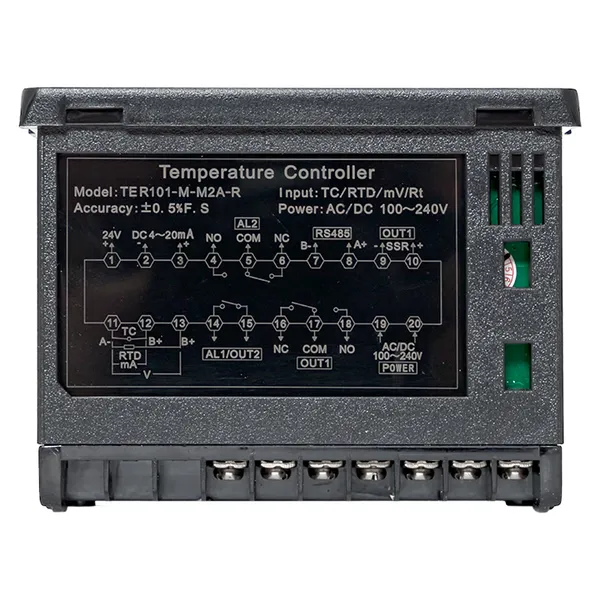

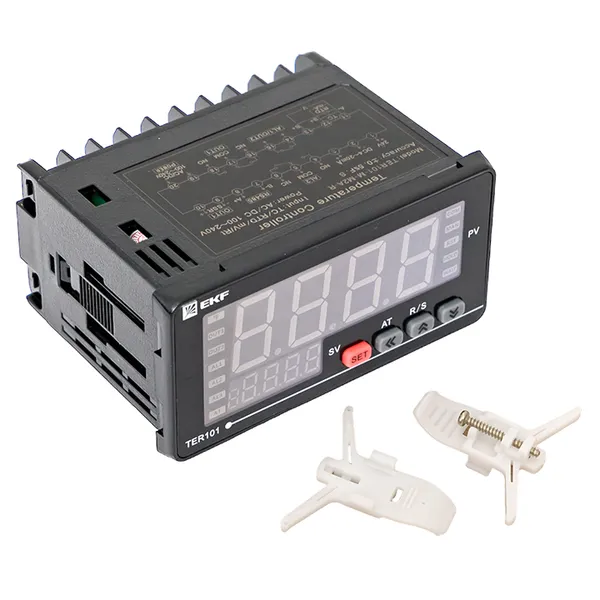

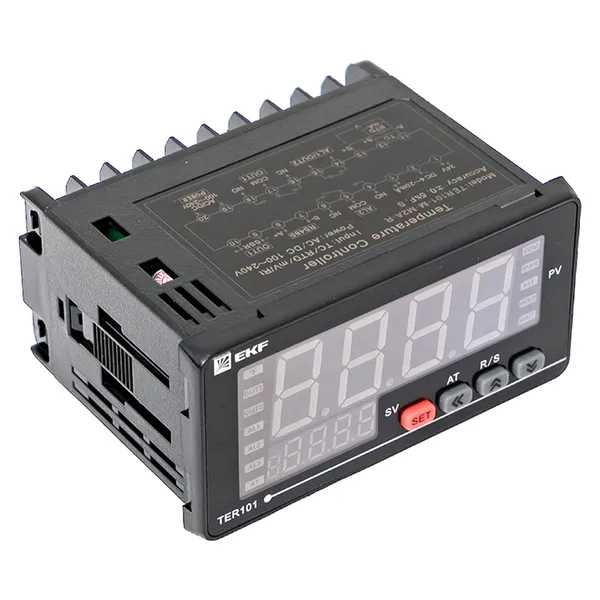

Измеритель-регулятор EKF TER101-M-M2A-R
Артикул скопирован
/products/9807521FD81CDF912D5B56729858E75A.jpg)
/products/88EF18F697FBAE4C9F88BCAC8946DFEB.jpg)
/products/9CAA10D1E85DE641A25E03183FBEEA00.jpg)
/products/BFA6A84B60BA072EAB439199D1346644.jpg)
/products/76A47DCB0F163C6CF65CF09CE3064A55.jpg)
/products/3C9B2009D922ACD418E19E879DC5BE30.jpg)
/products/5F6C39EC349FC95B88C0F8907F6496DE.jpg)
/products/8EAC89DB5158C4DB68D7BAA04F000F15.jpg)
/products/60F7BE6C42A8107A7A34B5BE418349B3.jpg)
/products/0BF2E917253B90DD295602540BDCEEB9.jpg)
/products/8AF5D0B3E976769944D4B2F3CFEDF98E.jpg)
/products/0C18ED20A485A79670716F6F05B639FF.jpg)
/products/9807521FD81CDF912D5B56729858E75A.jpg)
/products/88EF18F697FBAE4C9F88BCAC8946DFEB.jpg)
/products/9CAA10D1E85DE641A25E03183FBEEA00.jpg)
/products/BFA6A84B60BA072EAB439199D1346644.jpg)
/products/76A47DCB0F163C6CF65CF09CE3064A55.jpg)
/products/3C9B2009D922ACD418E19E879DC5BE30.jpg)
/products/5F6C39EC349FC95B88C0F8907F6496DE.jpg)
/products/8EAC89DB5158C4DB68D7BAA04F000F15.jpg)
/products/60F7BE6C42A8107A7A34B5BE418349B3.jpg)
/products/0BF2E917253B90DD295602540BDCEEB9.jpg)
/products/8AF5D0B3E976769944D4B2F3CFEDF98E.jpg)
/products/0C18ED20A485A79670716F6F05B639FF.jpg)
Рекомендованная розничная цена 5 466 ₽ за шт
Базовая цена 7 289 ₽ за шт
Товар есть в наличии
Нужна помощь в выборе?
Наши менеджеры смогут оперативно помочь
вам по телефону
Характеристики
Техническая спецификация
| Статус |
Временно не производится
|
| Напряжение питания, В | 230 |
| Количество HW-интерфейсов RS-485 | 1 |
| Количество аналог. входов | 1 |
| Термопара типа В | Да |
| Тип аналог. входных сигналов | Термопара / термосопротивление / 0…50 мВ / 0…400 Ом |
| Термопара типа J | Да |
| Количество цифров. выходов | 4 |
| Термопара типа N | Да |
| Термопара типа K | Да |
| Термопара типа R | Да |
| Термопара типа S | Да |
| Термопара типа T | Да |
| Цифровой выход "Транзистор" | Да |
| Цифровой выход "Управление внешним твердотельным реле" | Да |
| Термометр сопротивления Cu50 | Да |
| Термометр сопротивления 50M | Нет |
| Термометр сопротивления Pt50 | Нет |
| Термометр сопротивления Cu100 | Да |
| Термометр сопротивления Pt100 | Да |
| Аналоговый вход 4-20 мА | Нет |
| Аналоговый вход 0-10 В | Нет |
| Аналоговый вход ±50 мВ | Да |
| Ширина, мм | 96 |
| Высота, мм | 48 |
| Глубина, мм | 73 |
| Вес, кг | 0,3 |
| С таймером | Нет |
| С дисплеем | Да |
| Макс. потребл. мощность, Вт | 10 |
| Возможность соединения в цепь | Да |
| Класс точности | 0,5 |
| Количество цифров. входов | 0 |
| Количество аналог. выходов | 0 |
| Рабочая температура, °C | -20...+50 |
| Количество HW-интерфейсов USB | 0 |
| Термопара типа L | Нет |
| Степень защиты (IP) | IP65 |
| Коммуникационная шина | RS-485 |
| Протокол связи | Modbus |
| С возможностью подключения ПК (персонального компьютера) | Да |
| Напряжение питания 50 Гц перемен. тока (AC), В | 100...240 |
| Напряжение питания постоян. тока (DC), В | 100...240 |
| Тип дисплея | Светодиод. (LED) |
| Монтаж на DIN-рейку | Нет |
| Часы реального времени (RTC) | Нет |
| Количество цифровых выходов "Управление внешним твердотельным реле" | 1 |
| Термометр сопротивления 50П | Нет |
| Термометр сопротивления 100М | Нет |
| Термометр сопротивления 100П | Нет |
| Термометр сопротивления Ni100 | Нет |
| Термометр сопротивления 100H | Нет |
| Термометр сопротивления Cu500 | Нет |
| Термометр сопротивления 500М | Нет |
| Термометр сопротивления Pt500 | Нет |
| Термометр сопротивления 500П | Нет |
| Термометр сопротивления Ni500 | Нет |
| Термометр сопротивления 500H | Нет |
| Термометр сопротивления Cu1000 | Нет |
| Термометр сопротивления 1000М | Нет |
| Термометр сопротивления Pt1000 | Нет |
| Термометр сопротивления 1000П | Нет |
| Термометр сопротивления Ni1000 | Нет |
| Термометр сопротивления 1000H | Нет |
| Термометр сопротивления ТСМ гр.23 | Нет |
| Термопара типа ТВР (А-1) | Нет |
| Термопара типа ТВР (А-2) | Нет |
| Термопара типа ТВР (А-3) | Нет |
| Аналоговый вход 0-5 мА | Нет |
| Аналоговый вход 0-20 мА | Нет |
| Аналоговый вход 0-1 В | Нет |
| Аналоговый вход ±1 В | Нет |
| Аналоговый вход 0-2 кОм | Нет |
| Аналоговый вход 0-4 кОм | Нет |
| Аналоговый вход активное сопротивление 25-900 Ом | Нет |
| Аналоговый вход активное сопротивление 25-2000 Ом | Нет |
| Аналоговый вход активное сопротивление 25-5000 Ом | Нет |
| Количество аналоговых выходов 0-10 В | 0 |
| Количество аналоговых выходов 0(4)-20 мА | 0 |
| Аналоговый выход 0-10 В | Нет |
| Аналоговый выход 0(4)-20 мА | Нет |
| С резистором с отрицательным температурным коэффициентом | Нет |
| Аналоговый вход 0-300 кОм | Нет |
| Аналоговый вход 0-5 кОм | Нет |
| Аналоговый вход термоэлектрический преобразователь tP.tL | Нет |
| Есть штрихкод на каждой штуке товара | Да |
| Гарантийный срок хранения, лет | 3 |
| Гарантийный срок эксплуатации, лет | 3 |
| С резистором с положительным температурным коэффициентом | Нет |
| Класс температурного контроля | III |
| Потребление энергии в режиме ожидания, Вт | 10 |
| Независимо действующий | Да |
| Управление котлом/бойлером | Нет |
| Групповое управление | Нет |
| Контроль системы обработки воздуха | Нет |
| Контроль водопроводной воды | Нет |
| Управление сплит-блоком | Нет |
| Регулирование воздушной завесы | Нет |
| Управление плавательным бассейном | Нет |
| Управление тепловым насосом | Нет |
| Настенный монтаж | Нет |
| With time switch (*) | Нет |
| Воздухонагреватель | Нет |
| Воздухоохладитель | Нет |
| Увлажнитель воздуха | Нет |
| Подогреватель воздуха | Нет |
| Управление теплообменным клапаном котла/бойлера | Нет |
| Управление вытяжным вентилятором | Нет |
| Управление вытяжным вентилятором | Нет (без) |
| С внешним датчиком | Да |
| С датчиком подачи | Нет |
| С датчиком комнатной температуры | Нет |
| Степень защиты (значение IP) | 65 |
| Выходное напряжение встроенного источника питания, В | 24 |
| Поддержка протокола ОВЕН | Нет |
| Цифровой вход "СК" | Нет |
| Цифровой вход "NPN" | Нет |
| Цифровой вход "PNP" | Нет |
| Цифровой вход "24В" | Нет |
| Цифровой вход "220В" | Нет |
| Цифровой вход кондуктометрический | Нет |
| AC напряжение на цифровом выходе "Реле", В | 0...250 |
| DC напряжение на цифровом выходе "Реле", В | 0...30 |
| Ток на цифровом выходе "Реле", А | 0...3 |
| DC напряжение на цифровом выходе "Транзистор", В | 0...24 |
| Ток на цифровом выходе "Транзистор", А | 0...0,1 |
| DC напряжение на цифровом выходе "Управление внешним твердотельным реле", В | 0...24 |
| Ток на цифровом выходе "Управление внешним твердотельным реле", А | 0...0,03 |
| Количество цифровых выходов "Реле" | 3 |
| Количество цифровых выходов "Транзистор" | 1 |
| Количество цифровых выходов "Симистор" | 0 |
| Цифровой выход "Реле" | Да |
| Цифровой выход "Симистор" | Нет |

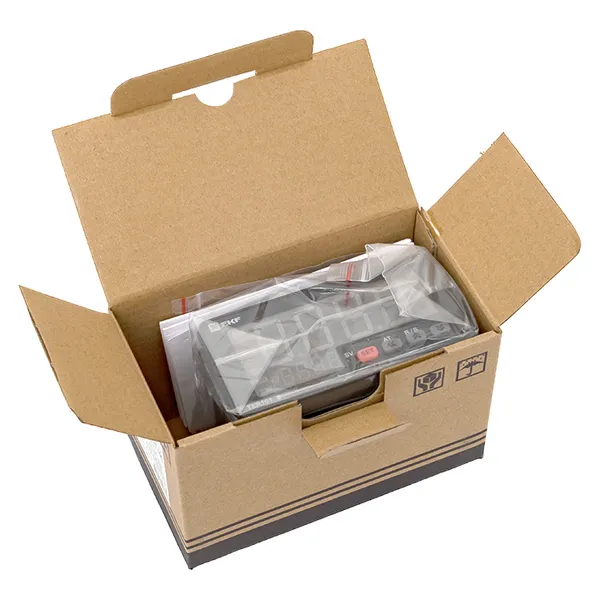

Логистические параметры
Индивидуальная | Групповая | Транспортная | |
|---|---|---|---|
| Количество в упаковке | 1 | 1 | 75 |
| Единица хранения | Штука | Штука | Коробка |
| Штрих-код | 4690216493756 | 4690216493756 | 14690216493753 |
| Вес брутто, кг | 0.2460 | 0.2460 | 19.3100 |
| Объем, м³ | 0.00079700 | 0.00079700 | 0.08160800 |
| Длина, м | 0.1320 | 0.1320 | 0.4650 |
| Ширина, м | 0.0710 | 0.0710 | 0.3900 |
| Высота, м | 0.0850 | 0.0850 | 0.4500 |
Описание
Документация
Документация
Сертификаты
Декларация о соответствии ЕАЭС N RU Д-CN.РА01.В.75594/23 (PDF, 449.1 КБ)
Паспорта
Паспорт «Одноканальные универсальные измерители-регуляторы TER101» (PDF, 5.4 МБ)
Мастер-каталоги
Мастер-каталог, раздел «Одноканальные универсальные измерители-регуляторы TER101 EKF» (PDF, 1.1 МБ)
Презентации
Презентация «Измерители-регуляторы TER101 и TER104» (PDF, 1.1 МБ)
3D-модели
3D-модели «TER101» (ZIP, 4.4 МБ)
Референсы
Референс-лист реализованных проектов по автоматизации (PDF, 38.4 МБ)
