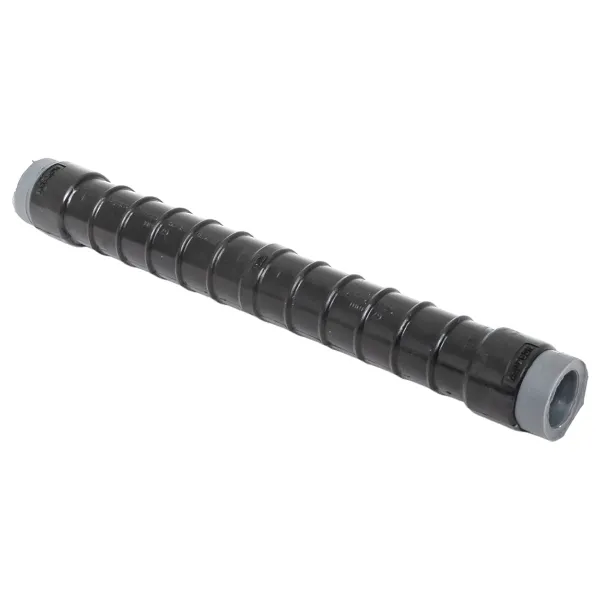

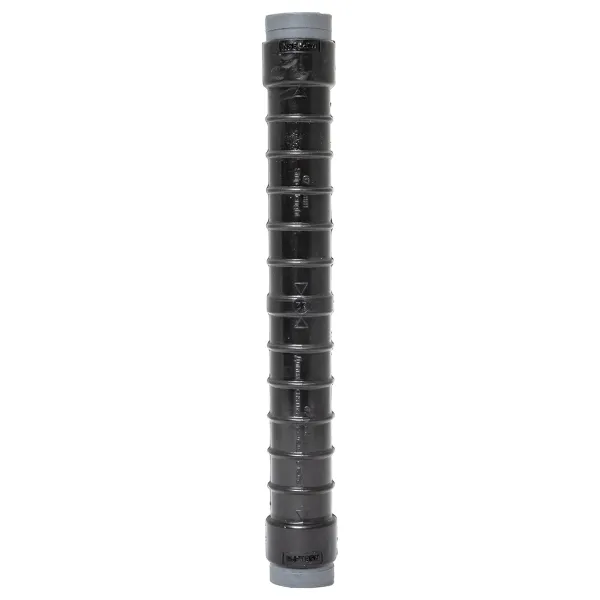

Гильза изолированная нулевая MJPT 95N EKF
Рекомендованная розничная цена 945 ₽ за шт
Базовая цена 1 260 ₽ за шт
9 450 ₽ Цена за упаковку
Нужна помощь в выборе?
Наши менеджеры смогут оперативно помочь
вам по телефону
Характеристики
Техническая спецификация
Статус | Регулярная |
Сечение подключаемого проводника, мм² | 95 |
Цвет кольца | Серый |
Масса,кг | 0,11 |
Тип матрицы для опрессовки | Е215 |
Уровень напряжения | 0.6/1 кВ |
Температура эксплуатации, °C | -60...50 |
Температура монтажа, °C | -20...50 |
Гарантийный срок эксплуатации | 7 лет |
Срок службы, лет | 40 |
Серия | PROxima |
Прямой контакт | Нет |
Маслостойкая уплотняющая/центрующая полоса | Нет |
Для полностью защищенных соединений | Нет |
Соединение медным болтом | Нет |
Материал | Алюминий |
Подходит для кабелей с алюминиевой/стальной жилой | Да |
Подходит для кабелей из сплава алюминия с магнием и кремнием (альдрей) | Да |
Форма поперечного сечения | Круглый (-ая,-ое) |
Номинальное сечение алюминий, SE, мм² | 95...95 |
Номинальное сечение алюминий, RМ/SM, мм² | 95...95 |
Производитель | EKF |
Наличие сертификата ТРТС | Да |
Гарантийный срок хранения | 7 лет |
Логистические параметры
Индивидуальная | Групповая | Транспортная | |
---|---|---|---|

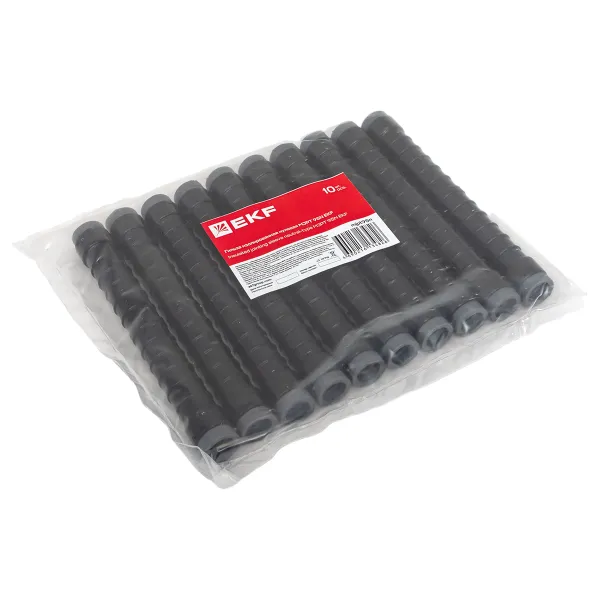

Количество в упаковке | 1 | 10 | 100 |
Единица хранения | Штука | Упаковка | Коробка |
Штрих-код | 4690216134833 | 4690216134826 | 24690216134837 |
Вес брутто, кг | 0.1000 | 0.7520 | 7.8380 |
Объем, м³ | 0.00000018 | 0.00129800 | 0.01550800 |
Длина, м | 0.0800 | 0.2560 | 0.4030 |
Ширина, м | 0.0014 | 0.1950 | 0.3030 |
Высота, м | 0.0016 | 0.0260 | 0.1270 |
Описание
Описание

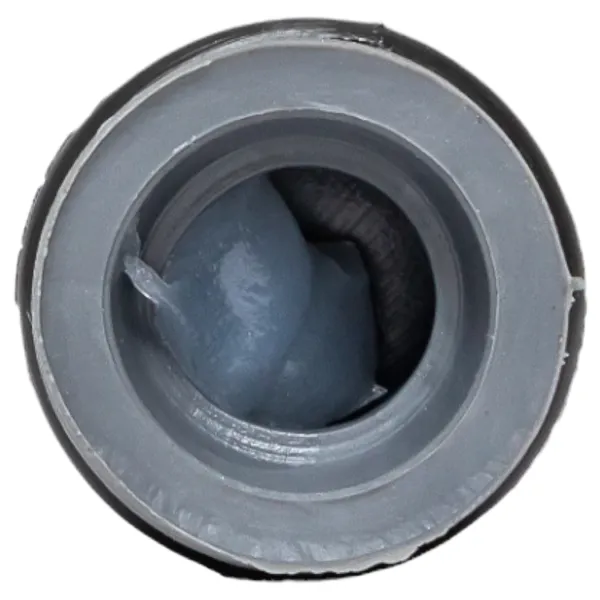

Изолированная гильза типа mjptn предназначена для соединения нулевых несущих проводов СИП-2 в пролете. Создают герметичное соединение. Внутренняя часть заполнена контактной смазкой. Монтаж производится методом опрессовки с помощью пресс-клещей. Механическая прочность соединения для несущих проводов составляет 100% от прочности провода. Эластомерные кольца разных цветов для визуального определения сечения. Гильза устойчива к ультрафиолетовому и солнечному излучению, высоким и низким температурам, коррозии и агрессивным атмосферным воздействиям.
Комплектация
- Изделие
Документация и ПО
Документация и ПО
Сертификаты
Сертификат соответстия № РОCC RU.04РИДО.ОСПО6.C01311 (PDF, 2.5 МБ)
Паспорта
Паспорт «Гильза изолированная нулевая MJPTN» (PDF, 129.0 КБ)
Мастер-каталоги
Мастер-каталог «Гильзы изолированные фазные MJPT, нулевые MJPTN и абонентские MJPB EKF» (PDF, 234.2 КБ)
Программное обеспечение
ПО для проектирования. nanoCAD (ZIP, 14.5 МБ)
ПО для проектирования. AutoCAD (ZIP, 20.8 МБ)
Чертежи
Чертеж «Гильза изолированная нулевая MJPT 95N EKF» (PDF, 26.7 КБ)
