Характеристики
| Статус | Снята с производства |
| Сечение подключаемого проводника, мм² | 35 |
| Цвет кольца | Красный |
| Тип матрицы для опрессовки | Е173 |
| Уровень напряжения | 0.6/1 кВ |
| Температура эксплуатации, °C | -60...50 |
| Температура монтажа, °C | -20...50 |
| Гарантийный срок эксплуатации, лет | 7 |
| Срок службы, лет | 40 |
| Масса,кг | 0,06 |
| Гарантийный срок хранения, лет | 7 |
| Серия | PROxima |
Индивидуальная | Групповая | Транспортная | |
|---|---|---|---|
| Количество в упаковке | 1 | 10 | 100 |
| Единица хранения | Штука | Упаковка | Коробка |
| Штрих-код | 4690216134840 | 4690216134345 | 24690216134844 |
| Вес брутто, кг | 0.0500 | 0.5900 | 6.2720 |
| Объем, м³ | 0.00009200 | 0.00075500 | 0.01457900 |
| Длина, м | 0.0750 | 0.2400 | 0.4030 |
| Ширина, м | 0.0350 | 0.1310 | 0.3040 |
| Высота, м | 0.0350 | 0.0240 | 0.1190 |
Описание

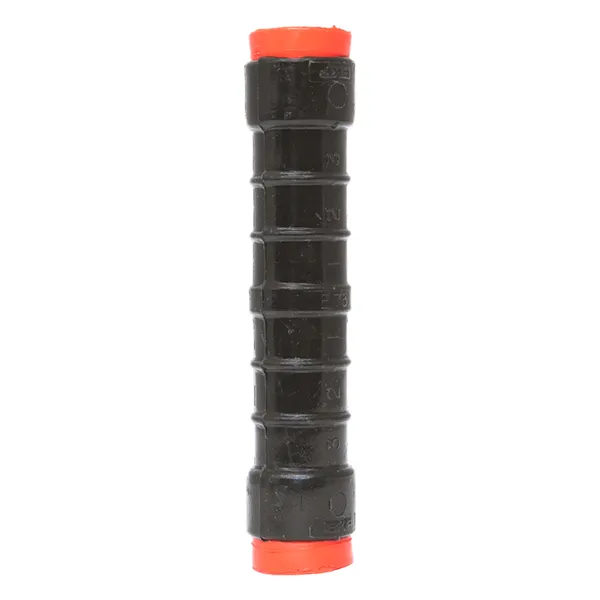

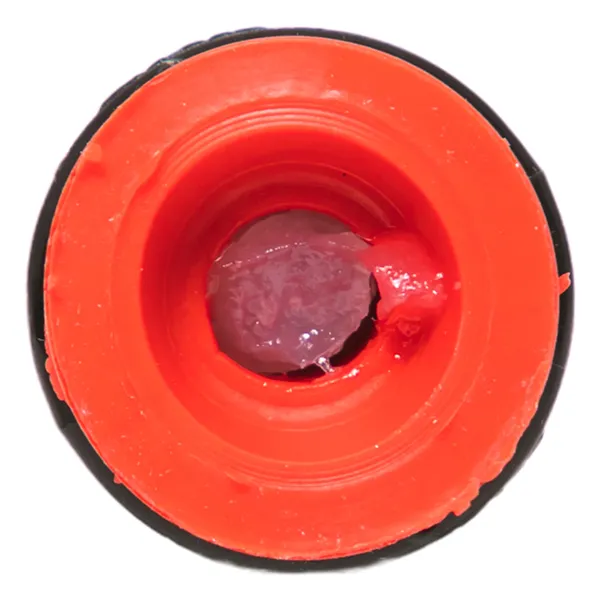

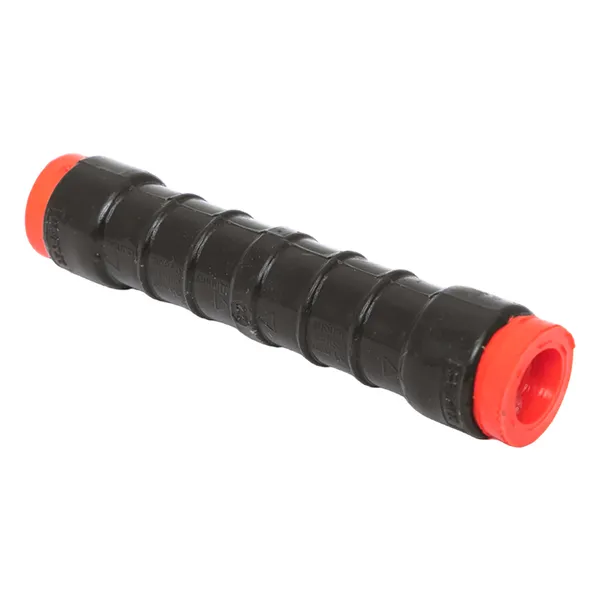

Изолированная гильза типа mjpt предназначена для соединения фазных жил провода СИП-4 и нулевой жилы провода СИП-2 в шлейфе, а также фазных жил провода СИП-2 в пролете. Создают герметичное соединение. Внутренняя часть заполнена контактной смазкой. Монтаж производится методом опрессовки с помощью пресс-клещей. Механическая прочность соединения для несущих проводов составляет 80% от прочности провода. Эластомерные кольца разных цветов для визуального определения сечения. Гильза устойчива к ультрафиолетовому и солнечному излучению, высоким и низким температурам, коррозии и агрессивным атмосферным воздействиям.
Документация и ПО
Сертификат соответстия № РОCC RU.04РИДО.ОСПО6.C01311 (PDF, 2.5 МБ)
Паспорт «Гильза изолированная фазная MJPT» (PDF, 106.1 КБ)
Каталог типовых узлов «Арматура для СИП» (PDF, 4.0 МБ)
ПО для проектирования. AutoCAD (ZIP, 20.8 МБ)
ПО для проектирования. nanoCAD (ZIP, 14.5 МБ)
Альбом типовых решений СИП 2025 (PDF, 4.1 МБ)
Чертеж «Гильза изолированная фазная MJPT 35 EKF» (PDF, 26.2 КБ)
