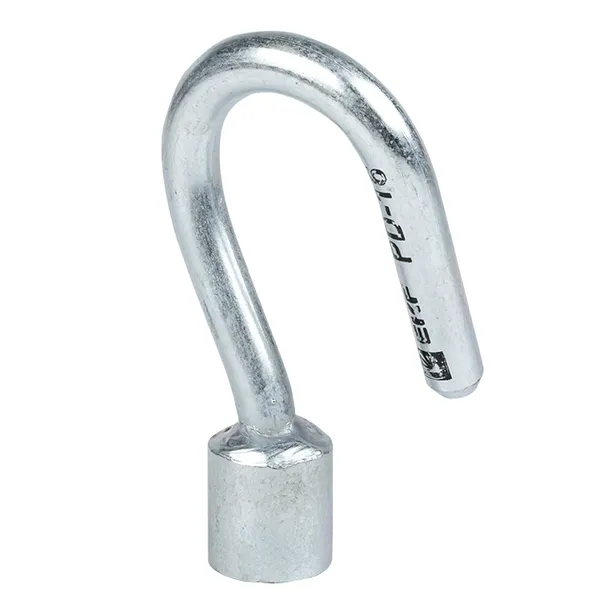

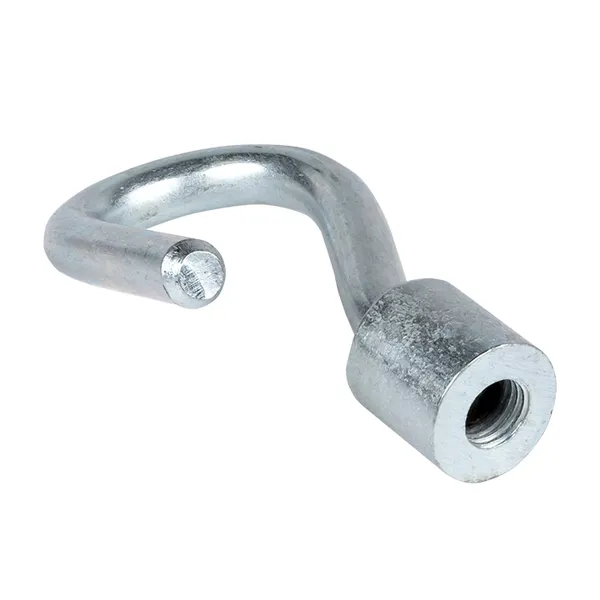

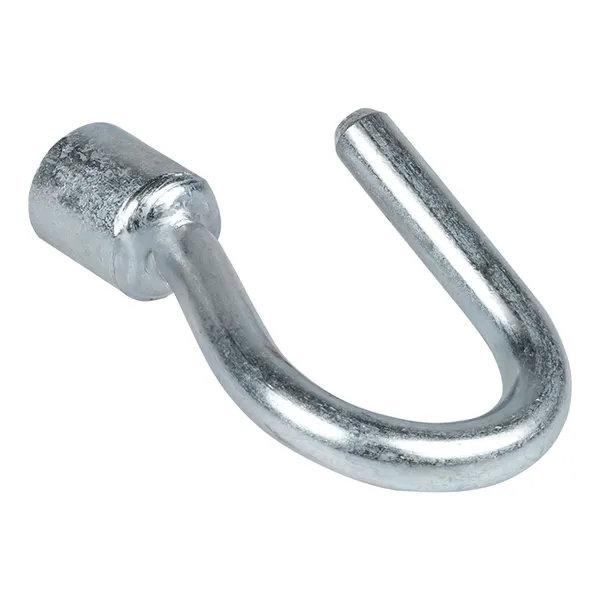

Гайка крюкообразная PD16 EKF
Рекомендованная розничная цена 508 ₽ за шт
Базовая цена 677 ₽ за шт
2 540 ₽ Цена за упаковку
Нужна помощь в выборе?
Наши менеджеры смогут оперативно помочь
вам по телефону
Характеристики
Техническая спецификация
Статус | Заказная |
Тип изделия | Гайка крюкообразная |
Защитное покрытие поверхности | Гальваническое/электролит. цинковое покрытие |
Серия | PROxima |
Гарантийный срок хранения | 7 лет |
Масса,кг | 0,43 |
Температура эксплуатации, °C | -60...50 |
Гарантийный срок эксплуатации | 7 лет |
Метрический размер резьбы (М..) | 16 |
Температура монтажа, °C | -20...50 |
Диаметр крюка, мм | 14 |
Высота крюка, мм | 70 |
Материал изделия | Оцинкованая сталь |
Гарантийный срок эксплуатации, лет | 7 |
Диапазон эксплуатационных температур, °С | -60...+50 |
Температура монтажа, °С | -20...+50 |
Климатическое исполнение и категория размещения по ГОСТ 15150 | УХЛ1 |
Разрушающая нагрузка Fx, кН | 10 |
Разрушающая нагрузка Fy, кН | 3,5 |
Резьба | М16 |
Логистические параметры
Индивидуальная | Групповая | Транспортная | |
---|---|---|---|
Количество в упаковке | 1 | 5 | 25 |
Единица хранения | Штука | Упаковка | Коробка |
Штрих-код | 4690216324135 | 4690216489728 | 14690216324132 |
Вес брутто, кг | 0.3890 | 1.9450 | 10.6380 |
Объем, м³ | 0.00028140 | 0.03618000 | 0.01328100 |
Длина, м | 0.0300 | 0.1500 | 0.4030 |
Ширина, м | 0.1340 | 0.6700 | 0.3080 |
Высота, м | 0.0700 | 0.3600 | 0.1070 |
Описание
Описание
Гайка крюкообразная типа pd16 предназначена для крепления магистральных линий и абонентских ответвлений на фасадах или опорах. Применяется совместно с проходным монтажным крюком или шпилькой. Гайка устойчива к ультрафиолетовому и солнечному излучению, высоким и низким температурам, коррозии и агрессивным атмосферным воздействиям.
Документация и ПО
Документация и ПО
Сертификаты
Отказное письмо (PDF, 1.8 МБ)
Сертификат соответствия РОСС RU.04РИД0.ОСП06.С01311 (PDF, 2.5 МБ)
Паспорта
Паспорт «Гайка крюкообразная PD EKF» (PDF, 96.3 КБ)
Мастер-каталоги
Мастер-каталог «Крюки СИП» (PDF, 693.8 КБ)
Прочее
Обзор ПО для проектирования ВЛ (PDF, 631.6 КБ)
Инструкция по установке ПО для проектирования ВЛ (PDF, 1.1 МБ)
Программное обеспечение
ПО для проектирования. AutoCAD (ZIP, 20.8 МБ)
ПО для проектирования. nanoCAD (ZIP, 14.5 МБ)
Файлы для скачивания
ПО для проектирования ВЛ nanoCAD 2023 (ZIP, 11.1 МБ)
ПО для проектирования ВЛ nanoCAD 2021-2022 (ZIP, 11.2 МБ)
ПО для проектирования ВЛ AutoCAD 2012-2024 (ZIP, 16.7 МБ)
