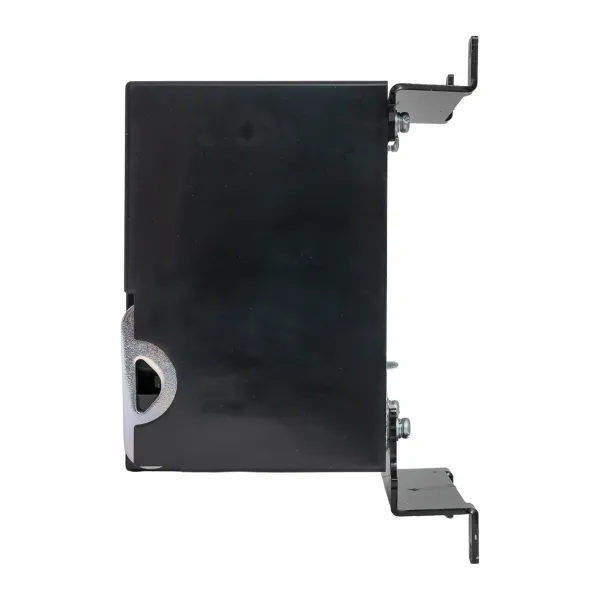

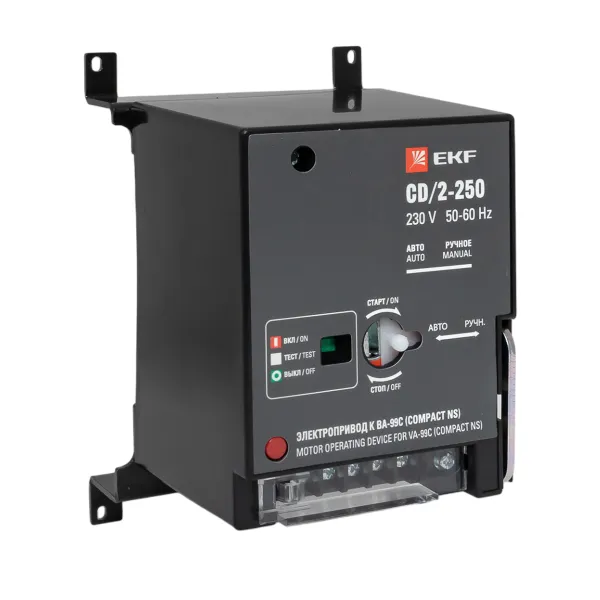

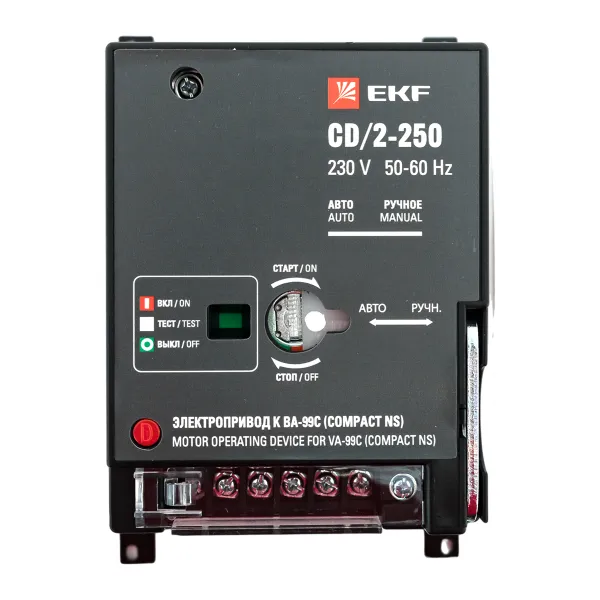

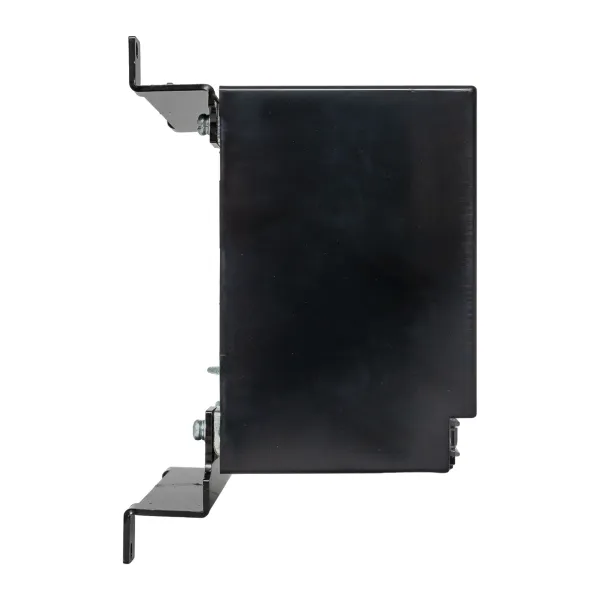

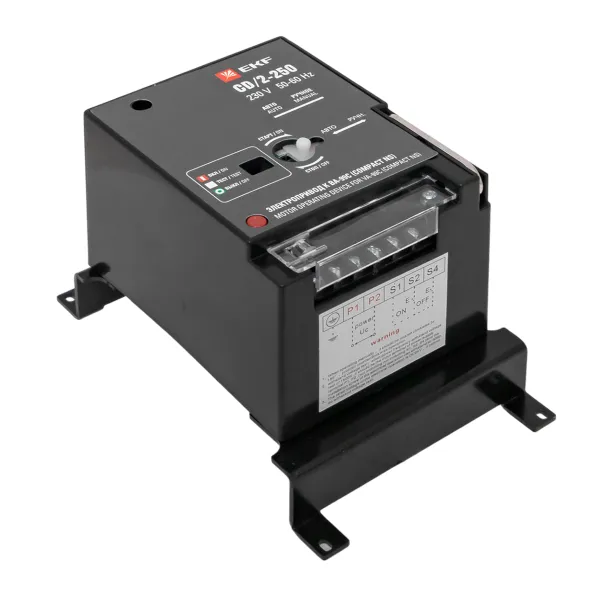

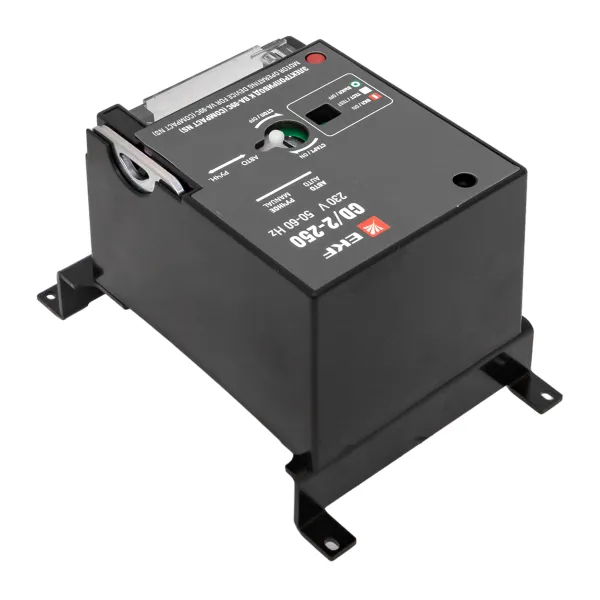

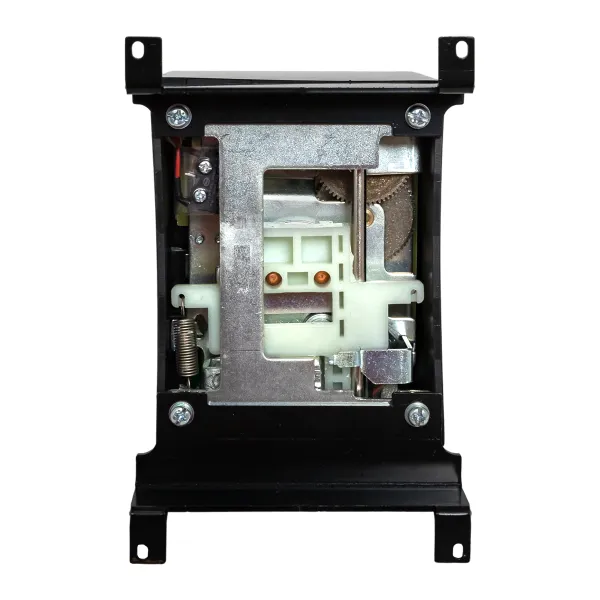

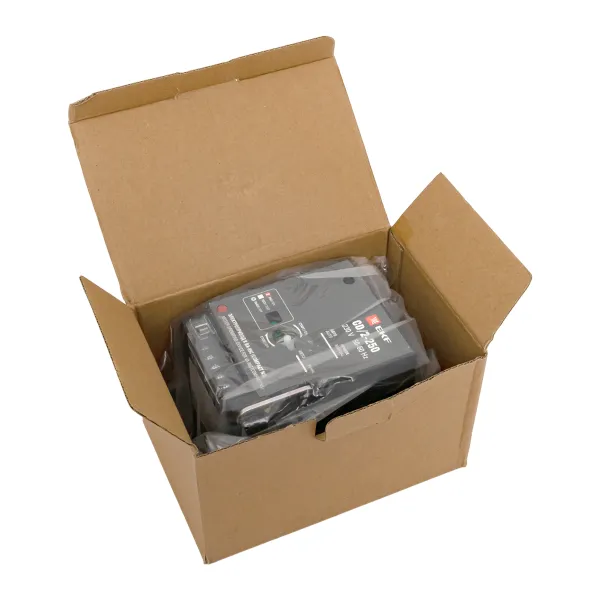

Электропривод к ВА-99С CD/2-250 EKF
/products/90CA86ED2D7933DB706A8A27AB1BAF1A.jpg)
/products/D660E63211BA00F49D1E5ACCA870599D.jpg)
/products/55A776F24900584E74372C72E8DDA28E.jpg)
/products/AB6D98FE2BEE2B9DC83DD1734CCF4E20.jpg)
/products/D544F4742D632040D1274C23BC694D34.jpg)
/products/1223C5291B158380CCDDE3DE856A5ADB.jpg)
/products/5951933AF2A0EB454F9BD903FFD9EABD.jpg)
/products/B28CAAF9DB06F9D94FEBBA7FFCEEB7AA.jpg)
/products/7E8F662142E9D380D93A795C217CC2D9.jpg)
/products/90CA86ED2D7933DB706A8A27AB1BAF1A.jpg)
/products/D660E63211BA00F49D1E5ACCA870599D.jpg)
/products/55A776F24900584E74372C72E8DDA28E.jpg)
/products/AB6D98FE2BEE2B9DC83DD1734CCF4E20.jpg)
/products/D544F4742D632040D1274C23BC694D34.jpg)
/products/1223C5291B158380CCDDE3DE856A5ADB.jpg)
/products/5951933AF2A0EB454F9BD903FFD9EABD.jpg)
/products/B28CAAF9DB06F9D94FEBBA7FFCEEB7AA.jpg)
/products/7E8F662142E9D380D93A795C217CC2D9.jpg)
Рекомендованная розничная цена 29 338 ₽ за шт
39 117 ₽ Базовая цена за шт
Нужна помощь в выборе?
Наши менеджеры смогут оперативно помочь
вам по телефону
- Статус
- Регулярная
- Тип изделия
- Моторный привод
- Номин. напряжение питания цепи управления Us AC 50 Гц
- 195,5...253 В
- Тип переключающего привода
- Моторный привод
- Тип напряжения управления
- AC (перемен.)
- Серия
- PROxima
Описание
**Для всех габаритов:** * Дополнительный и аварийный контакты * Независимый расцепитель (до 630 А и для 1250 А разные) * Расцепитель минимального напряжения (кроме 1250 А) * Расширители выводов * Электропривод * Межфазные перегородки * Соединительные пластины * Втычные/выкатные панели Дополнительные расцепители и контакты универсальны и подходят для всех автоматических выключателей серии ВА-99С. Возможна коммутация алюминиевым и медным проводами. **Способ установки**: дополнительные расцепители и контакты устанавливают в гнезда в корпусе, расположенные под фальшпанелью выключателя. Проводники от них укладывают в боковые пазы корпуса, предварительно выдвинув вверх фальшпанели. Провода вторичных цепей сечением до 1,5 мм² присоединяются к встроенной клемме.
Характеристики
Техническая спецификация
| Статус | Регулярная |
| Тип изделия | Моторный привод |
| Номин. напряжение питания цепи управления Us AC 50 Гц, В | 195,5...253 |
| Тип переключающего привода | Моторный привод |
| Тип напряжения управления | AC (перемен.) |
| Серия | PROxima |
Логистические параметры
Индивидуальная | Групповая | Транспортная | |
|---|---|---|---|
| Количество в упаковке | 1 | 1 | 20 |
| Единица хранения | Штука | Штука | Коробка |
| Штрих-код | 4690216015699 | 4690216015699 | 44690216015697 |
| Вес брутто, кг | 1.3140 | 1.3140 | 26.2800 |
| Объем, м³ | 0.00244100 | 0.00244100 | 19.52683200 |
| Длина, м | 0.1830 | 0.1830 | 3.6600 |
| Ширина, м | 0.1170 | 0.1170 | 2.3400 |
| Высота, м | 0.1140 | 0.1140 | 2.2800 |
Описание
Описание
**Для всех габаритов:** * Дополнительный и аварийный контакты * Независимый расцепитель (до 630 А и для 1250 А разные) * Расцепитель минимального напряжения (кроме 1250 А) * Расширители выводов * Электропривод * Межфазные перегородки * Соединительные пластины * Втычные/выкатные панели Дополнительные расцепители и контакты универсальны и подходят для всех автоматических выключателей серии ВА-99С. Возможна коммутация алюминиевым и медным проводами. **Способ установки**: дополнительные расцепители и контакты устанавливают в гнезда в корпусе, расположенные под фальшпанелью выключателя. Проводники от них укладывают в боковые пазы корпуса, предварительно выдвинув вверх фальшпанели. Провода вторичных цепей сечением до 1,5 мм² присоединяются к встроенной клемме.
Применение
- Соединительные пластины (внешние проводники) EKF PROxima предназначены для присоединения внешних проводников.
- Расцепитель минимального напряжения MN EKF PROxima Предназначен для отключения электрооборудования при недопустимом для него снижении напряжения.
- Расцепитель независимый MХ EKF PROxima Предназначен для дистанционного отключения автоматического выключателя.
- Вспомогательный контакт EKF PROxima Переключающие контакты с общей точкой позволяют передавать сигналы о работе выключателя, используются для сигнализации, электрической блокировки, релейной защиты и т. д.
- Функции:
- «OF» (включено/отключено): сигнализация о положении силовых контактов аппарата;
- «SD» (аварийное отключение): сигнализация об отключении вследствие:
- Вспомогательные контакты переходят в свое начальное состояние при возврате автоматического выключателя в исходное положение. Функции «OF», «SD» реализует единая модель вспомогательного контакта в зависимости от расположения в аппарате, крепятся защелкиванием под лицевой панелью выключателя.
- Привод электромагнитный CD/2 EKF PROxima Предназначен для дистанционного управления выключателями автоматическими серии ВА-99С EKF PROxima номинальными токами до 1600 А, облегчения их включения/отключения, а также для включения выключателя после его автоматического срабатывания.
Документация
Документация
Сертификаты
Декларация о соответствии ЕАЭС N RU Д-CN.НА66.В.06600/20 (PDF, 538.6 КБ)
Паспорта
Паспорт «Электроприводы серии CD» (PDF, 167.2 КБ)
Мастер-каталоги
Мастер-каталог, раздел «Дополнительные устройства для ВА-99C EKF» (PDF, 392.8 КБ)
3D-модели
3D-модели «Вспомогательные контакты к ВА-99С (Compact NS) 100-630А EKF PROxima» (STEP, 340.1 КБ)
3D-модели «Аксессуары для выключателей автоматических ВА-99С (Compact NS)» (7Z, 95.3 КБ)
