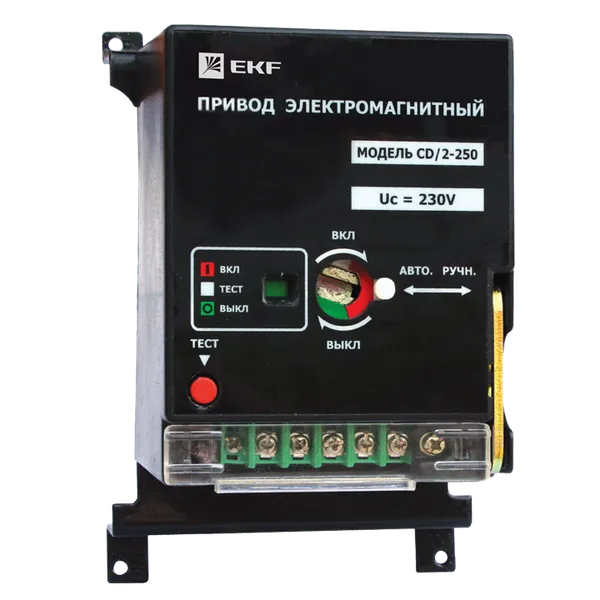

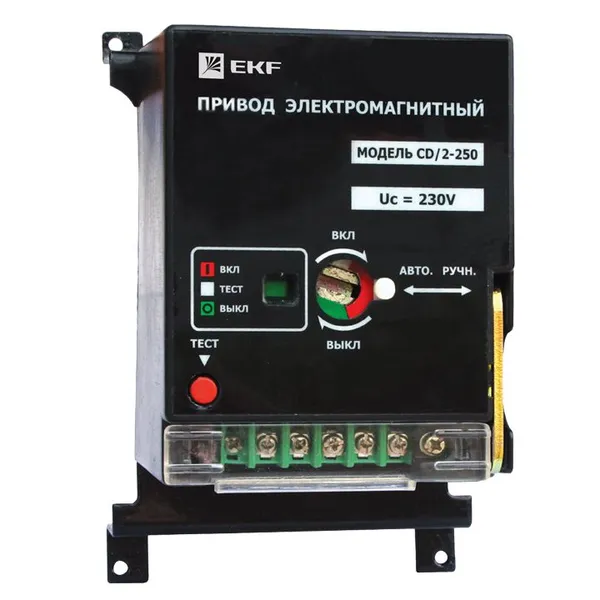

Электропривод к ВА-99С CD/2-250 3P+N EKF
/products/6F44BC92A1C2681B56991815975161E4.png)
/products/EE08426B7ABD0DF551BF6CBE0B1391E7.jpg)
/products/6F44BC92A1C2681B56991815975161E4.png)
/products/EE08426B7ABD0DF551BF6CBE0B1391E7.jpg)
Рекомендованная розничная цена 38 019 ₽ за шт
50 692 ₽ Базовая цена за шт
Нужна помощь в выборе?
Наши менеджеры смогут оперативно помочь
вам по телефону
Характеристики
Техническая спецификация
| Статус | Заказная |
| Тип изделия | Моторный привод |
| Номин. напряжение питания цепи управления Us AC 50 Гц, В | 195,5...253 |
| Тип переключающего привода | Моторный привод |
| Тип напряжения управления | AC (перемен.) |
| Серия | PROxima |
Логистические параметры
Индивидуальная | Групповая | Транспортная | |
|---|---|---|---|
| Количество в упаковке | 1 | 1 | 1 |
| Единица хранения | Штука | Штука | Штука |
| Штрих-код | 4690216313160 | 4690216313160 | 4690216313160 |
| Вес брутто, кг | 2.0170 | 2.0170 | 2.0170 |
| Объем, м³ | 0.00268800 | 0.00268800 | 0.00268800 |
| Длина, м | 0.1600 | 0.1600 | 0.1600 |
| Ширина, м | 0.1200 | 0.1200 | 0.1200 |
| Высота, м | 0.1400 | 0.1400 | 0.1400 |
Описание
Описание
**Для всех габаритов:** * Дополнительный и аварийный контакты * Независимый расцепитель (до 630 А и для 1250 А разные) * Расцепитель минимального напряжения (кроме 1250 А) * Расширители выводов * Электропривод * Межфазные перегородки * Соединительные пластины * Втычные/выкатные панели Дополнительные расцепители и контакты универсальны и подходят для всех автоматических выключателей серии ВА-99С. Возможна коммутация алюминиевым и медным проводами. **Способ установки**: дополнительные расцепители и контакты устанавливают в гнезда в корпусе, расположенные под фальшпанелью выключателя. Проводники от них укладывают в боковые пазы корпуса, предварительно выдвинув вверх фальшпанели. Провода вторичных цепей сечением до 1,5 мм² присоединяются к встроенной клемме.
Применение
- Соединительные пластины (внешние проводники) EKF PROxima предназначены для присоединения внешних проводников.
- Расцепитель минимального напряжения MN EKF PROxima Предназначен для отключения электрооборудования при недопустимом для него снижении напряжения.
- Расцепитель независимый MХ EKF PROxima Предназначен для дистанционного отключения автоматического выключателя.
- Вспомогательный контакт EKF PROxima Переключающие контакты с общей точкой позволяют передавать сигналы о работе выключателя, используются для сигнализации, электрической блокировки, релейной защиты и т. д.
- Функции:
- «OF» (включено/отключено): сигнализация о положении силовых контактов аппарата;
- «SD» (аварийное отключение): сигнализация об отключении вследствие:
- Вспомогательные контакты переходят в свое начальное состояние при возврате автоматического выключателя в исходное положение. Функции «OF», «SD» реализует единая модель вспомогательного контакта в зависимости от расположения в аппарате, крепятся защелкиванием под лицевой панелью выключателя.
- Привод электромагнитный CD/2 EKF PROxima Предназначен для дистанционного управления выключателями автоматическими серии ВА-99С EKF PROxima номинальными токами до 1600 А, облегчения их включения/отключения, а также для включения выключателя после его автоматического срабатывания.
Документация
Документация
Сертификаты
Сертификат (PDF, 538.6 КБ)
Паспорта
Паспорт «Электроприводы серии CD» (PDF, 167.2 КБ)
Мастер-каталоги
Мастер-каталог, раздел «Дополнительные устройства для ВА-99C EKF» (PDF, 392.8 КБ)
3D-модели
3D-модели «Аксессуары для выключателей автоматических ВА-99С (Compact NS)» (7Z, 95.3 КБ)
3D-модели «Вспомогательные контакты к ВА-99С (Compact NS) 100-630А EKF PROxima» (STEP, 340.1 КБ)
