Электропривод CD-99-250A EKF PROxima

Применение

• Фиксатор на монтажную рейку для ВА-99/125 А, ВА-99/160 А EKF PROxima
• Предназначен для монтажа автоматических выключателей на DIN-рейку 35 мм.
• Расцепитель независимый EKF PROxima Предназначен для дистанционного отключения автоматического выключателя. Представляет собой электромагнит, который, воздействуя на механизм «сброса», вызывает отключение выключателя при подаче напряжения от внешнего источника. После осуществления его дистанционного отключения включение выключателя производится вручную или дистанционно при помощи электропривода.
• Расцепитель минимального напряжения EKF PROxima Предназначен для отключения выключателя при снижении напряжения на его вводе до 70% от номинального, а также препятствует его включению, если напряжение в этой цепи менее 85% от номинального. Основным назначением минимального расцепителя является отключение электрооборудования при недопустимом для него снижении напряжения. Минимальный расцепитель можно также использовать в качестве независимого расцепителя, если последовательно в цепь его управления включить кнопочный выключатель с размыкающим контактом. При кратковременном размыкании контакта кнопочного выключателя минимальный расцепитель отключит автоматический выключатель.
• Дополнительные контакты EKF PROxima Предназначены для сигнализации о положении силовых контактов выключателя.
• Аварийные контакты EKF PROxima Предназначен для сигнализации о срабатывании выключателя от сверхтока (перегрузки или короткого замыкания), независимого расцепителя, расцепителя минимального напряжения, кнопки «ТЕСТ». При возвращении выключателя в исходное состояние сигнализация отключается.
• Дополнительные + аварийные контакты EKF PROxima Предназначены для сигнализации о положении силовых контактов выключателя + сигнализации о срабатывании выключателя от сверхтока (перегрузки или короткого замыкания), независимого расцепителя, расцепителя минимального напряжения, кнопки «ТЕСТ». При возвращении выключателя в исходное состояние сигнализация отключается.
• Ручной поворотный привод EKF PROxima Предназначен для преобразования
• вращательного движения в поступательное при управлении автоматическим выключателем. Привод закрепляется непосредственно на выключателе, а поворотная рукоятка на двери распределительного устройства служит для оперирования выключателем через дверь.

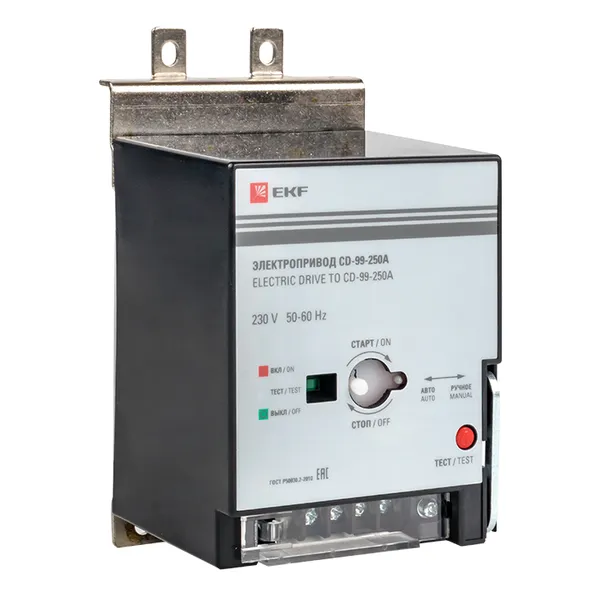

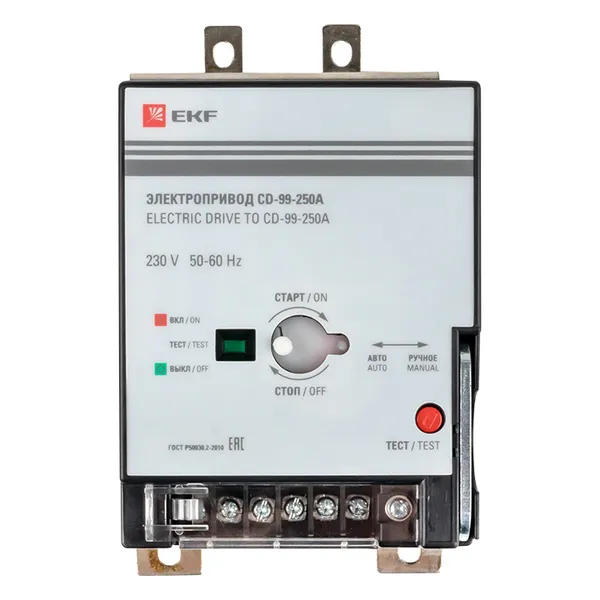

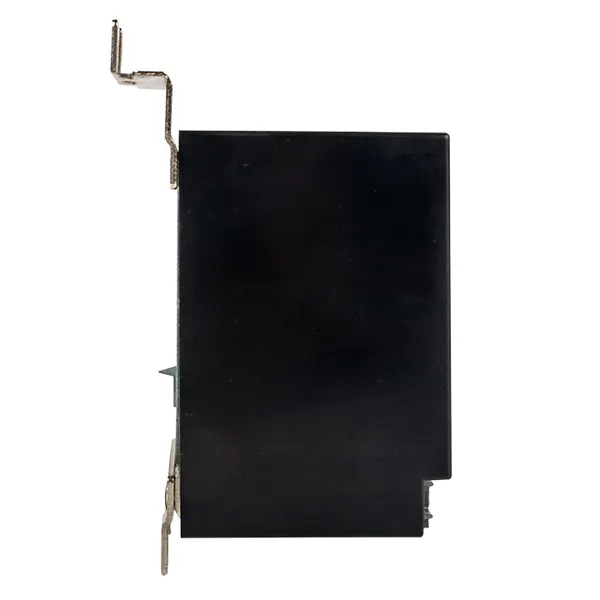

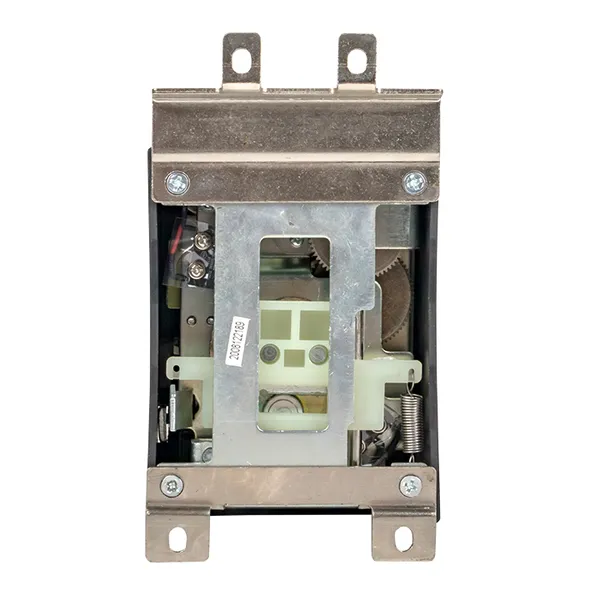

• Электропривод CD–99 EKF PROxima Предназначен для включения/выключения автоматических выключателей. Механизм с взводящим приводом автоматически подготавливает пружинную систему. В процессе отключения автомата запасенная энергия используется затем для включения.
• Панели втычные РМ-99/1 EKF PROxima и выкатные РМ-99/2 EKF PROxima предназначены для комплектации автоматического выключателя серии ВА-99 EKF PROxima и служат для преобразования стационарного исполнения во втычное/ выкатное исполнение.
