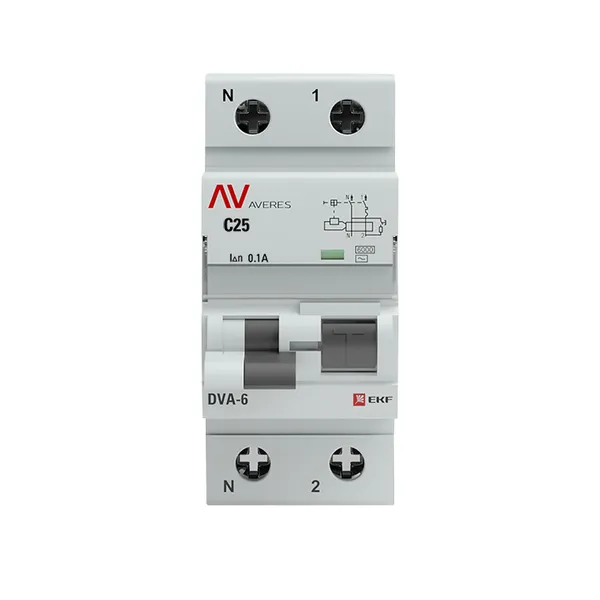

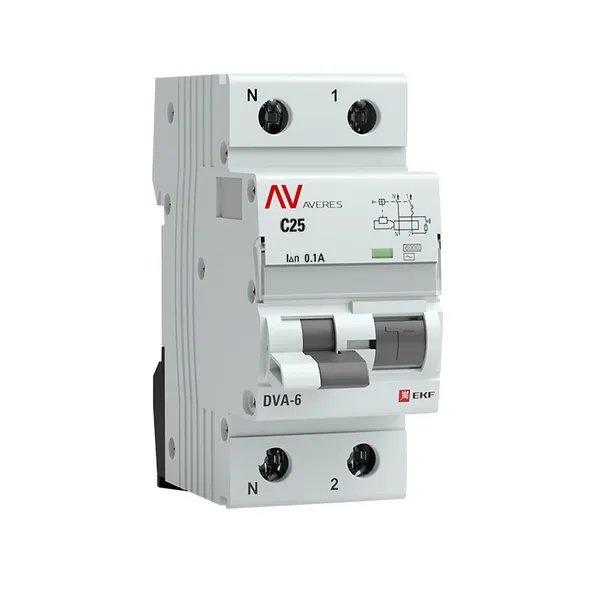

Дифференциальный автомат DVA-6 1P+N 25А (C) 100мА (AC) 6кА EKF AVERES
4 836 ₽ за шт
6 448 ₽ за шт
Нужна помощь в выборе?
Наши менеджеры смогут оперативно помочь вам по телефону
Характеристики
Техническая спецификация
Статус | Заказная |
Глубина установочная (встраив.), мм | 79 |
Номин. ток, А | 25 |
Номин. напряжение, В | 230 |
Номин. ток утечки, А | 0,1 |
Тип тока утечки | AC (перемен.) |
Устойчивость к импульсному току, кА | 6 |
Модульная ширина (общ. кол-во модульных расстояний) | 2 |
Частота | 50/60 Гц |
Степень защиты (IP) | IP20 |
Гарантийный срок эксплуатации | 10 лет |
Поперечн. сечение подключ. многопроволочного (гибкого) провода, мм² | 0...16 |
С блокировкой | Нет |
Номинальное импульсное выдерживаемое напряжение Uimp, кВ | 6 |
Поперечн. сечение подключ. однопроволочного (жесткого) провода, мм² | 0...25 |
Рабочая температура окружающей среды, °C | -40...50 |
Номин. напряжение изоляции Ui, В | 500 |
Степень загрязнения | 3 |
Отключение незащищ. нейтрали (N) совместно с защищ. полюсом | Да |
Общ. количество полюсов | 2 |
Количество защищенных полюсов | 1 |
Класс токоограничения | 3 |
Характеристика срабатывания (кривая тока) | C |
Категория перенапряжения | 3 |
Тип напряжения | AC (перемен.) |
Подходит для скрытого монтажа (заподлицо) | Да |
Защита от ложного срабатывания | Нет |
Номин. отключающая способность при коротком замыкании Icn по EN 61009-1, кА | 6 |
Характеристика отключения | Прочее |
Логистические параметры
Индивидуальная | Групповая | Транспортная | |
---|---|---|---|
Количество в упаковке | 1 | 1 | 60 |
Единица хранения | Штука | Штука | Коробка |
Штрих-код | 4690216154800 | 4690216154800 | 14690216154807 |
Вес брутто, кг | 0.2230 | 0.2230 | 13.9290 |
Объем, м³ | 0.00042600 | 0.00042600 | 0.03056300 |
Длина, м | 0.0940 | 0.0940 | 0.5320 |
Ширина, м | 0.1030 | 0.1030 | 0.2830 |
Высота, м | 0.0440 | 0.0440 | 0.2030 |
Описание
Описание
Автоматические выключатели дифференциального тока DVA-6 AVERES предназначены для защиты от токов утечки, перегрузки и короткого замыкания. Особая конструкция рычага обеспечивает информативность устройства, указывая на причину срабатывания (опущена только часть рычага – короткое замыкание или перегрузка, опущены обе части рычага – ток утечки). После устранения причины срабатывания для повторного взведения рукоятку устройства нужно сначала опустить вниз до конца, а затем взвести (взведение из положения trip невозможно). Гарантийные обязательства составляют 10 лет.
Перейти на страницу продуктаДокументация
Документация
Сертификаты
Сертификат ТР ТС 004 (PDF, 614.4 КБ)
Паспорта
Паспорт (PDF, 336.1 КБ)
Мастер-каталоги
Мастер-каталог "Выключатели автоматические дифференциального тока серии DVA-6 AVERES EKF" (PDF, 362.9 КБ)
Прочее
Лифлет Модульное оборудование Averes (PDF, 3.7 МБ)
3D - модели
3D-модель АВДТ DVA-6 1P+N 6кА EKF AVERES (STEP, 874.7 КБ)
Чертежи
Чертеж DWG (DWG, 60.7 КБ)
