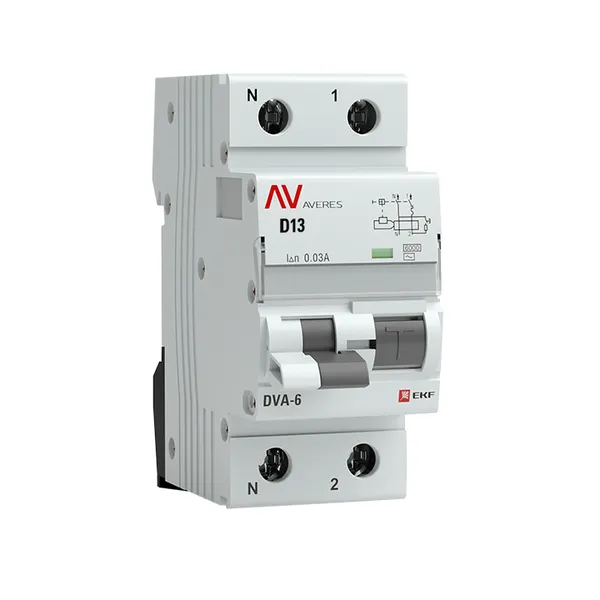

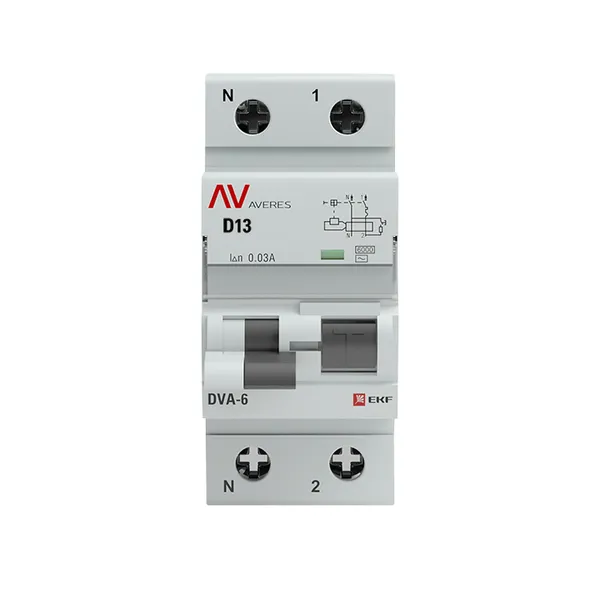

Дифференциальный автомат DVA-6 1P+N 13А (D) 30мА (AC) 6кА EKF AVERES
Рекомендованная розничная цена 4 673 ₽ за шт
Базовая цена 6 231 ₽ за шт
Нужна помощь в выборе?
Наши менеджеры смогут оперативно помочь вам по телефону
Описание
Описание
Автоматические выключатели дифференциального тока DVA-6 AVERES предназначены для защиты от токов утечки, перегрузки и короткого замыкания. Особая конструкция рычага обеспечивает информативность устройства, указывая на причину срабатывания (опущена только часть рычага – короткое замыкание или перегрузка, опущены обе части рычага – ток утечки). После устранения причины срабатывания для повторного взведения рукоятку устройства нужно сначала опустить вниз до конца, а затем взвести (взведение из положения trip невозможно). Гарантийные обязательства составляют 10 лет.
Промо-страница продуктаХарактеристики
Техническая спецификация
Статус | Заказная |
Серия | Averes |
Глубина установочная (встраив.), мм | 79 |
Номин. ток, А | 13 |
Номин. напряжение, В | 230 |
Номин. ток утечки, А | 0,03 |
Тип тока утечки | AC (перемен.) |
Устойчивость к импульсному току, кА | 6 |
Модульная ширина (общ. кол-во модульных расстояний) | 2 |
Частота | 50/60 Гц |
Степень защиты (IP) | IP20 |
Гарантийный срок эксплуатации | 10 лет |
Степень загрязнения | 3 |
Номин. напряжение изоляции Ui, В | 500 |
Рабочая температура окружающей среды, °C | -40...50 |
Номинальное импульсное выдерживаемое напряжение Uimp, кВ | 6 |
Поперечн. сечение подключ. многопроволочного (гибкого) провода, мм² | 0...16 |
Поперечн. сечение подключ. однопроволочного (жесткого) провода, мм² | 0...25 |
С блокировкой | Нет |
Отключение незащищ. нейтрали (N) совместно с защищ. полюсом | Да |
Общ. количество полюсов | 2 |
Количество защищенных полюсов | 1 |
Класс токоограничения | 3 |
Характеристика срабатывания (кривая тока) | D |
Категория перенапряжения | 3 |
Тип напряжения | AC (перемен.) |
Подходит для скрытого монтажа (заподлицо) | Да |
Защита от ложного срабатывания | Нет |
Серия продукции | DVA-6 |
Гарантийный срок хранения | 10 лет |
Срок службы, лет | 25 |
Номин. отключающая способность при коротком замыкании Icn по EN 61009-1, кА | 6 |
Характеристика отключения | Прочее |
Механическая износостойкость, кол-во циклов | 20000 |
Коммутационная износостойкость, кол-во циклов | 10000 |
Тип модуля дифференциальной защиты | Электромеханический |
Логистические параметры
Индивидуальная | Групповая | Транспортная | |
---|---|---|---|
Количество в упаковке | 1 | 1 | 60 |
Единица хранения | Штука | Штука | Коробка |
Штрих-код | 4690216154572 | 4690216154572 | 14690216154579 |
Вес брутто, кг | 0.2500 | 0.2500 | 15.3000 |
Объем, м³ | 0.00033259 | 0.00033259 | 0.01945800 |
Длина, м | 0.0370 | 0.0370 | 0.2350 |
Ширина, м | 0.1010 | 0.1010 | 0.4600 |
Высота, м | 0.0890 | 0.0890 | 0.1800 |
Документация
Документация
Сертификаты
Сертификат ТР ТС 004 (PDF, 614.4 КБ)
Паспорта
Паспорт (PDF, 336.1 КБ)
Мастер-каталоги
Мастер-каталог "Выключатели автоматические дифференциального тока серии DVA-6 AVERES EKF" (PDF, 362.9 КБ)
Прочее
Лифлет Модульное оборудование Averes (PDF, 3.7 МБ)
3D - модели
3D-модель АВДТ DVA-6 1P+N 6кА EKF AVERES (STEP, 874.7 КБ)
Чертежи
Чертеж DWG (DWG, 60.7 КБ)
