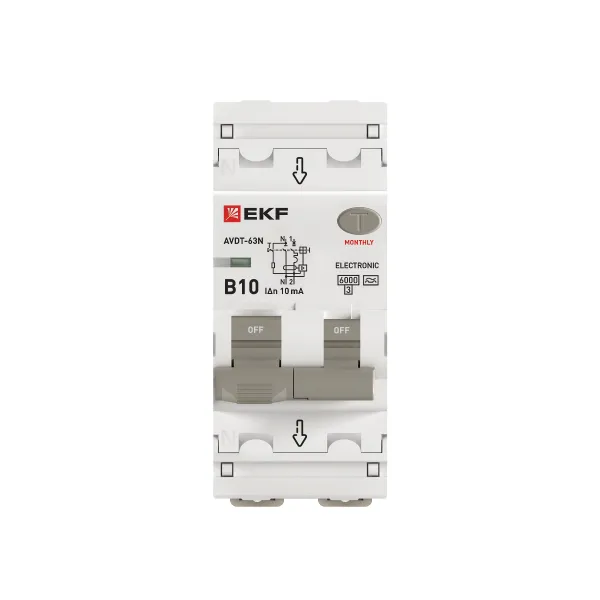

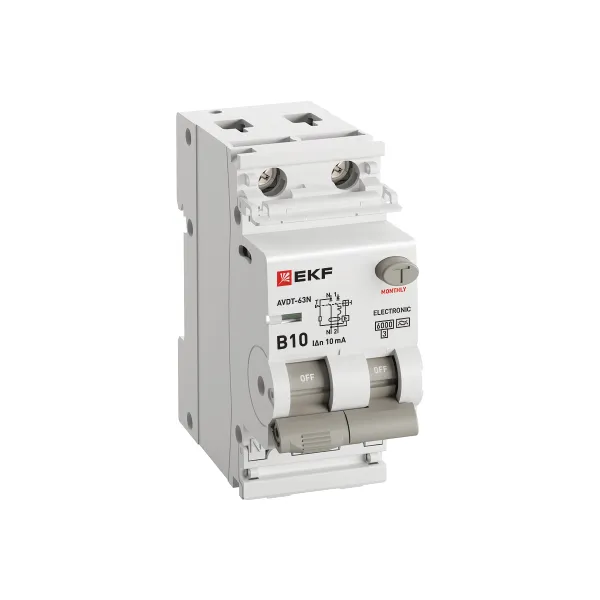

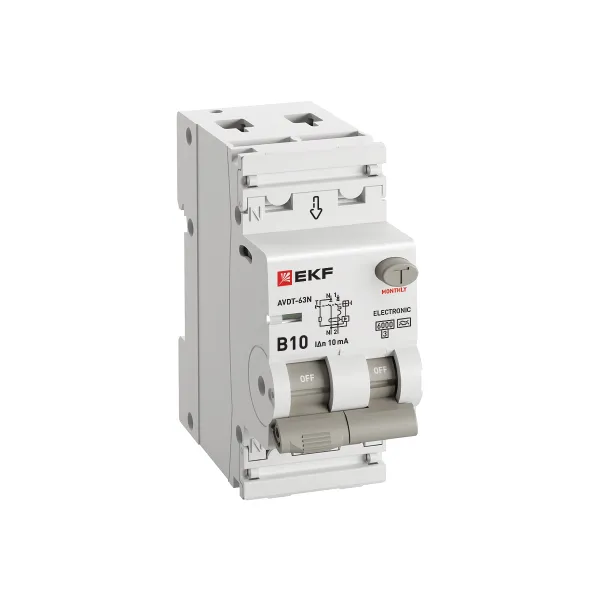

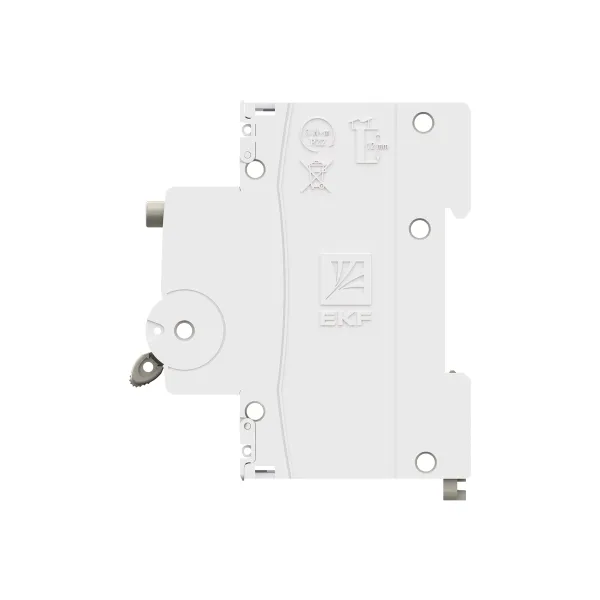

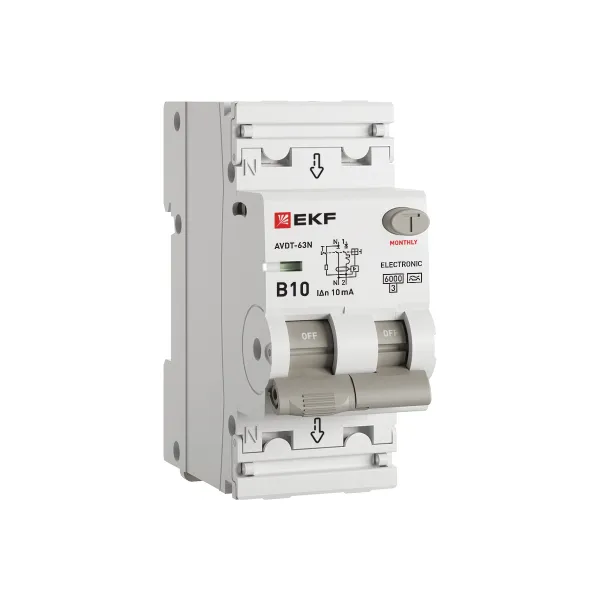

Автоматический выключатель дифференциального тока АВДТ-63N 1P+N 10А 10мА характеристика B тип A электронный 6кА PROXIMA EKF
2 479 ₽ за шт
3 305 ₽ за шт
Нужна помощь в выборе?
Наши менеджеры смогут оперативно помочь
вам по телефону
Характеристики
Техническая спецификация
Статус | Регулярная |
Серия | PROxima |
Защита от ложного срабатывания | Нет |
Номинальное импульсное выдерживаемое напряжение Uimp, кВ | 6 |
Номин. отключающая способность при коротком замыкании Icn по EN 61009-1, кА | 6 |
Характеристика отключения | Прочее |
Тип напряжения | AC (перемен.) |
Глубина установочная (встраив.), мм | 72 |
Номин. ток, А | 10 |
Номин. напряжение, В | 230 |
Характеристика срабатывания (кривая тока) | B |
Номин. напряжение изоляции Ui, В | 500 |
Номин. ток утечки, А | 0,01 |
Тип тока утечки | A |
Устойчивость к импульсному току, кА | 6 |
Класс токоограничения | 3 |
Категория перенапряжения | 3 |
Степень загрязнения | 3 |
Модульная ширина (общ. кол-во модульных расстояний) | 2 |
Частота | 50/60 Гц |
Степень защиты (IP) | IP20 |
Количество защищенных полюсов | 1 |
Отключение незащищ. нейтрали (N) совместно с защищ. полюсом | Да |
Подходит для скрытого монтажа (заподлицо) | Да |
Поперечн. сечение подключ. однопроволочного (жесткого) провода, мм² | 0...25 |
Поперечн. сечение подключ. многопроволочного (гибкого) провода, мм² | 0...16 |
С блокировкой | Нет |
Рабочая температура окружающей среды, °C | -25...50 |
Общ. количество полюсов | 2 |
Серия продукции | АВДТ-63N |
Гарантийный срок хранения | 7 лет |
Гарантийный срок эксплуатации | 7 лет |
Срок службы, лет | 20 |
Механическая износостойкость, кол-во циклов | 20 000 |
Коммутационная износостойкость, кол-во циклов | 10 000 |
Тип модуля дифференциальной защиты | Электронный |
Логистические параметры
Индивидуальная | Групповая | Транспортная | |
---|---|---|---|
Количество в упаковке | 1 | 1 | 32 |
Единица хранения | Штука | Штука | Коробка |
Штрих-код | 4690216584577 | 4690216584577 | 14690216586189 |
Вес брутто, кг | 0.3000 | 0.3000 | 9.6000 |
Объем, м³ | 0.00020800 | 0.00020800 | 0.01265400 |
Длина, м | 0.0730 | 0.0730 | 0.1900 |
Ширина, м | 0.0350 | 0.0350 | 0.1800 |
Высота, м | 0.0815 | 0.0815 | 0.3700 |
Описание
Описание
Автоматический выключатель дифференциального тока АВДТ-63N PROXIMA EKF – это аппарат, сочетающий функции автоматического выключателя с электромеханическим или электронным УЗО. При обнаружении автоматическим выключателем в защищаемом участке сети тока утечки (повреждения) на землю или сверхтока (тока перегрузки или короткого замыкания) происходит срабатывание устройства, приводящее к отключению защищаемой сети. Особая конструкция рычага обеспечивает информативность устройства, указывая на причину срабатывания (опущена только часть рычага – короткое замыкание или перегрузка, опущены обе части рычага – ток утечки). Особенностью данной серии АВДТ является усовершенствованная конструкция. Данные выключатели имеют пластиковые крышки, закрывающие доступ к винтовым зажимам и служащие для опломбирования винтовых клемм, что исключает несанкционированный доступ к проводникам. Автоматические выключатели дифференциального тока АВДТ-63N PROXIMA EKF соответствуют ГОСТ IEC 61009-1. Возможна коммутация алюминиевым и медным проводником.
Документация
Документация
Сертификаты
Декларация о соответствии ЕАЭС N RU Д-CN.РА10.В.22414-24 (PDF, 175.4 КБ)
Декларация о соответствии ВП RU Д-CN.РА01.А.93639-24 (PDF, 184.0 КБ)
Паспорта
Паспорт «Автоматические выключатели дифференциального тока АВДТ-63N PROXIMA EKF» (PDF, 822.8 КБ)
3D-модели
3D-модель «Автоматический выключатель дифференциального тока АВДТ-63N 1P+N PROXIMA EKF» (STEP, 27.1 МБ)
Чертежи
Чертеж «Автоматический выключатель дифференциального тока АВДТ-63N 1P+N PROXIMA EKF» (DWG, 114.9 КБ)
