Рекомендованная розничная цена 2 518 ₽ за шт
Базовая цена 3 358 ₽ за шт
Нужна помощь в выборе?
Наши менеджеры смогут оперативно помочь
вам по телефону
Характеристики
| Статус | Регулярная |
| Серия | PROxima |
| Серия продукции | АВДТ-63M |
| Общ. количество полюсов | 2 |
| Тип напряжения | AC (перемен.) |
| Количество защищенных полюсов | 1 |
| Отключение незащищ. нейтрали (N) совместно с защищ. полюсом | Да |
| Номин. напряжение, В | 230 |
| Номин. ток, А | 40 |
| Частота | 50 Гц |
| Характеристика срабатывания (кривая тока) | C |
| Тип тока утечки | AC (перемен.) |
| Тип модуля дифференциальной защиты | Электронный |
| Модульная ширина (общ. кол-во модульных расстояний) | 1 |
| Номин. ток утечки, А | 0,03 |
| Номин. отключающая способность при коротком замыкании Icn по EN 61009-1, кА | 6 |
| Характеристика отключения | Без задержки |
| Устойчивость к импульсному току, кА | 6 |
| Степень защиты (IP) | IP20 |
| Глубина установочная (встраив.), мм | 74 |
| Номин. напряжение изоляции Ui, В | 500 |
| Класс токоограничения | 3 |
| Категория перенапряжения | 3 |
| Степень загрязнения | 3 |
| Подходит для скрытого монтажа (заподлицо) | Да |
| Поперечн. сечение подключ. однопроволочного (жесткого) провода, мм² | 0...25 |
| Поперечн. сечение подключ. многопроволочного (гибкого) провода, мм² | 0...16 |
| С блокировкой | Нет |
| Рабочая температура окружающей среды, °C | -25...55 |
| Защита от ложного срабатывания | Нет |
| Номинальное импульсное выдерживаемое напряжение Uimp, кВ | 6 |
| Гарантийный срок хранения | 7 лет |
| Гарантийный срок эксплуатации | 7 лет |
| Срок службы, лет | 20 |
| Механическая износостойкость, кол-во циклов | 10 000 |
| Коммутационная износостойкость, кол-во циклов | 4 000 |
Индивидуальная | Групповая | Транспортная | |
|---|---|---|---|
| Количество в упаковке | 1 | 10 | 100 |
| Единица хранения | Штука | Упаковка | Коробка |
| Штрих-код | 4690216638133 | 4690216638218 | 14690216638215 |
| Вес брутто, кг | 0.0010 | 0.0010 | 0.0010 |
| Объем, м³ | 0.00011300 | 0.00163700 | 0.02284500 |
| Длина, м | 0.0730 | 0.0940 | 0.2670 |
| Ширина, м | 0.0180 | 0.2150 | 0.4650 |
| Высота, м | 0.0860 | 0.0810 | 0.1840 |
Описание

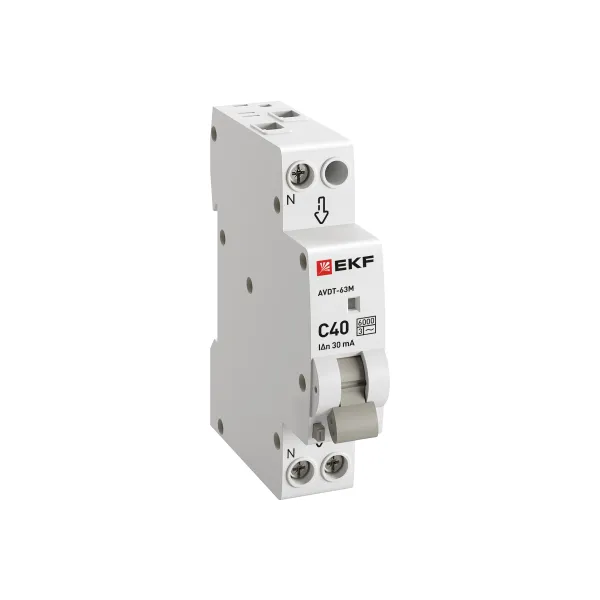

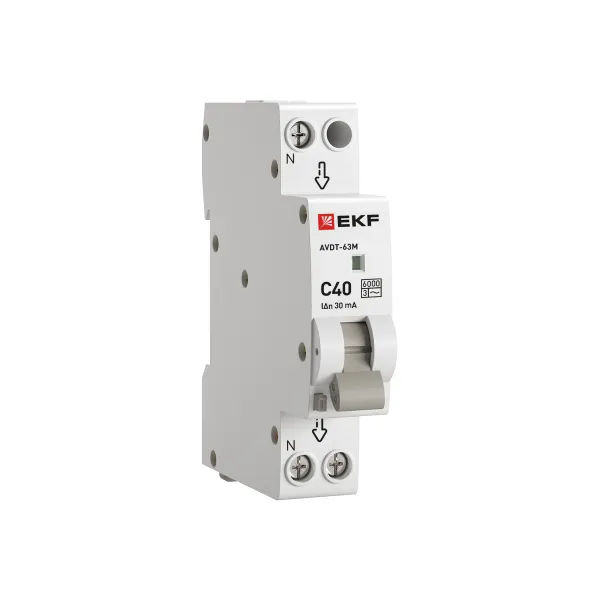

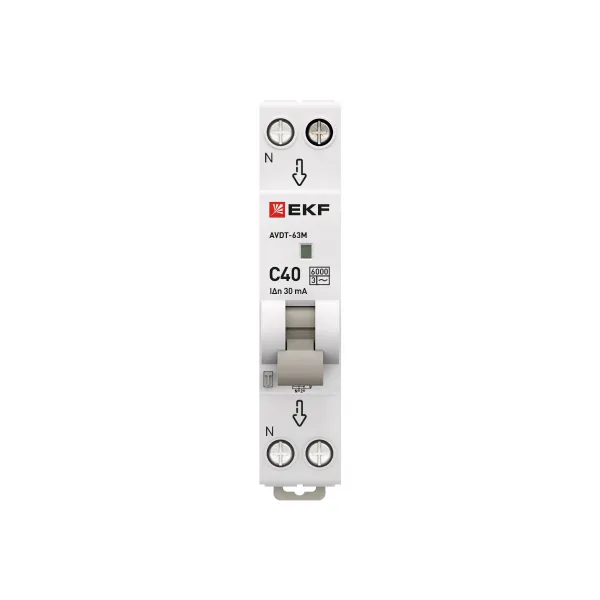

Автоматический выключатель дифференциального тока малогабаритный АВДТ-63М PROXIMA EKF представляет аппарат, сочетающий функции автоматического выключателя с электронным УЗО типа АС в компактном корпусе шириной один модуль. При обнаружении автоматическим выключателем на защищаемом участке сети тока утечки (повреждения) на землю или сверхтока (тока перегрузки или короткого замыкания) происходит срабатывание устройства, приводящее к отключению защищаемой сети. Особое отличие дифференциальных автоматических выключателей EKF с электронным УЗО – в наличии блока защиты от перенапряжения. Соответствует ГОСТ IEC 61009-1.
Документация
Сертификат соответствия ТР/ТС 004/2011 ЕАЭС KG417/035.CN.02.02422 (PDF, 306.5 КБ)
Декларация о соответствии ТР 037/2016 ЕАЭС N RU Д-CN.РА01.В.87679/25 (PDF, 359.7 КБ)
Паспорт «Автоматические выключатели дифференциального тока малогабаритные АВДТ-63М PROXIMA EKF» (PDF, 353.1 КБ)
3D-модель «Автоматический выключатель дифференциального тока АВДТ-63M 1P+N (18мм)PROXIMA EKF» (STEP, 3.0 МБ)
Буклет «Обновленная PROXIMA» (PDF, 4.7 МБ)
