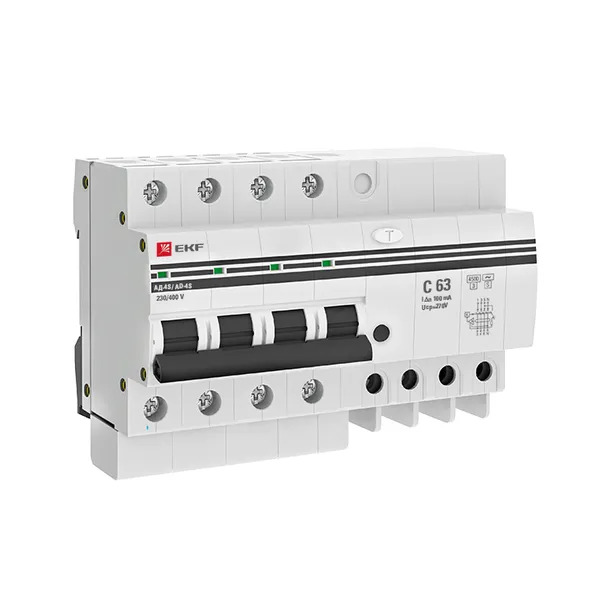

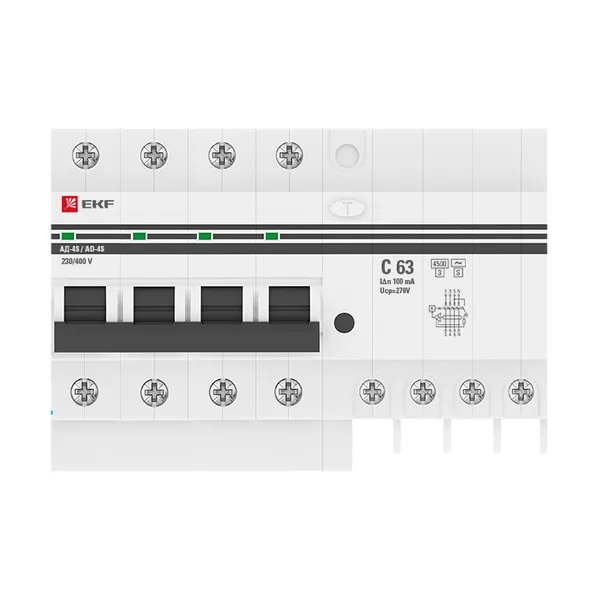

Дифференциальный автомат АД-4 S 63А/100мА (хар. C, AC, электронный) 4,5кА EKF PROxima
/products/E2E49B531274CF3C24D91298350CD7B8.jpg)
/products/87179653F6ED7B05C2253A4323CB7467.jpg)
/products/54C98D4BBD490BCCD2ECE5C73D7428F5.jpg)
/products/03A82B463F57E5F5E1A432CCD698255E.jpg)
/products/E2E49B531274CF3C24D91298350CD7B8.jpg)
/products/87179653F6ED7B05C2253A4323CB7467.jpg)
/products/54C98D4BBD490BCCD2ECE5C73D7428F5.jpg)
/products/03A82B463F57E5F5E1A432CCD698255E.jpg)
Нужна помощь в выборе?
Наши менеджеры смогут оперативно помочь
вам по телефону
Характеристики
Техническая спецификация
| Статус | Снята с производства |
| Серия | PROxima |
| Серия продукции | АД-2/4 |
| Общ. количество полюсов | 2 |
| Тип напряжения | AC (перемен.) |
| Количество защищенных полюсов | 4 |
| Отключение незащищ. нейтрали (N) совместно с защищ. полюсом | Да |
| Номин. напряжение, В | 400 |
| Номин. ток, А | 63 |
| Частота | 50/60 Гц |
| Характеристика срабатывания (кривая тока) | C |
| Тип тока утечки | AC (перемен.) |
| Класс устройства защитного отключения | AC-S |
| Тип модуля дифференциальной защиты | Электронный |
| Модульная ширина (общ. кол-во модульных расстояний) | 8 |
| Номин. ток утечки, А | 0,1 |
| Номин. отключающая способность при коротком замыкании Icn по EN 61009-1, кА | 4,5 |
| Характеристика отключения | Селективная |
| Устойчивость к импульсному току, кА | 4,5 |
| Степень защиты (IP) | IP20 |
| Производитель | EKF |
| Срок производства | 40 |
| Срок поставки | 40 |
| Срок оформления | 21 |
| Срок подтверждения акцепта | 5 |
| Преимущества | 1. Комбинированные зажимы из посеребренной меди и анодированной стали скругленной формы с насечками. 2. Встроенная защита от перенапряжения. 3. Наличие селективных дифференциальных автоматов. 4. Защита фазы и нейтрали. 5. Наличие кнопки возврата для индикации срабатывания от тока утечки. 6. Корпус изготовлен из не поддерживающей горение пластмассы. 7. Двухпозиционный зажим на DIN-рейку. 8. Повышение безопасности электромонтажных работ благодаря прозрачной вставке над индикатором состояния контактов. 9. Современная электронная плата с повышенной защитой |
| Гарантийный срок эксплуатации | 7 лет |
| Соответствие ГОСТ/МЭК/ТУ | ГОСТ Р50345-1-2010 (МЭК 60898-2-2006) |
| Кратность розничная | 1 |
| Глубина установочная (встраив.), мм | 74 |
| Прямой контракт | Нет |
| С блокировкой | Нет |
| Номинальное импульсное выдерживаемое напряжение Uimp, кВ | 6 |
| Поперечн. сечение подключ. многопроволочного (гибкого) провода, мм² | 0...16 |
| Степень загрязнения | 3 |
| Поперечн. сечение подключ. однопроволочного (жесткого) провода, мм² | 0...25 |
| Номин. напряжение изоляции Ui, В | 500 |
| Рабочая температура окружающей среды, °C | -25...50 |
| Класс токоограничения | 3 |
| Гарантийный срок хранения | 7 лет |
| Срок службы, лет | 20 |
| Категория перенапряжения | 3 |
| Подходит для скрытого монтажа (заподлицо) | Да |
| Защита от ложного срабатывания | Нет |
| Наличие сертификата ТРТС | Да |
| Есть штрихкод на каждой штуке товара | Да |
| Механическая износостойкость, кол-во циклов | 10000 |
| Коммутационная износостойкость, кол-во циклов | 4000 |
Логистические параметры
Индивидуальная | Групповая | Транспортная | |
|---|---|---|---|
| Количество в упаковке | 1 | 1 | 16 |
| Единица хранения | Штука | Штука | Коробка |
| Штрих-код | 4690216070636 | 4690216070636 | 24690216070630 |
| Вес брутто, кг | 0.6560 | 0.6560 | 10.7900 |
| Объем, м³ | 0.00100035 | 0.00100035 | 0.02168250 |
| Длина, м | 0.0780 | 0.0780 | 0.2950 |
| Ширина, м | 0.1350 | 0.1350 | 0.4200 |
| Высота, м | 0.0950 | 0.0950 | 0.1750 |
Описание
Описание
Дифференциальный автоматический выключатель АД-2(4) (S) EKF PROxima представляет собой аппарат, сочетающий функции автоматического выключателя с устройством защитного отключения. При обнаружении автоматическим выключателем в защищаемом участке сети тока утечки (повреждения) на землю или сверхтока (тока перегрузки или короткого замыкания) происходит срабатывание устройства, приводящее к отключению защищаемой сети. Особое отличие дифференциальных автоматов EKF – в наличии встроенного блока защиты от перенапряжения. АД-2 и АД-4 EKF PROxima выпускаются в стандартном и селективном (АД-2S, АД-4S) исполнениях.
