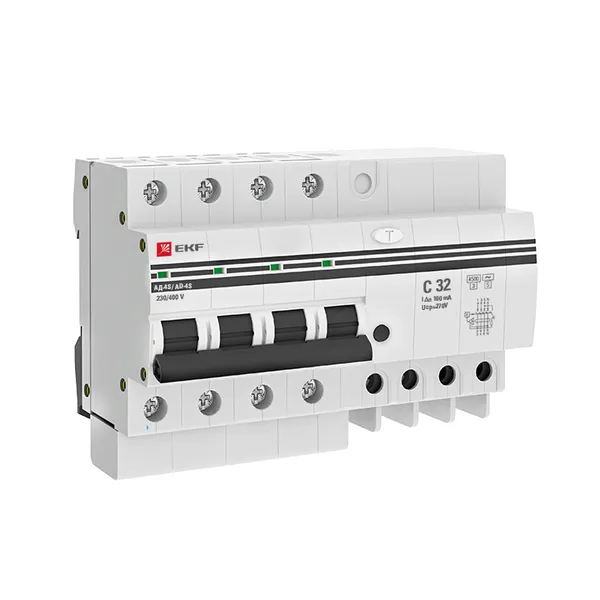

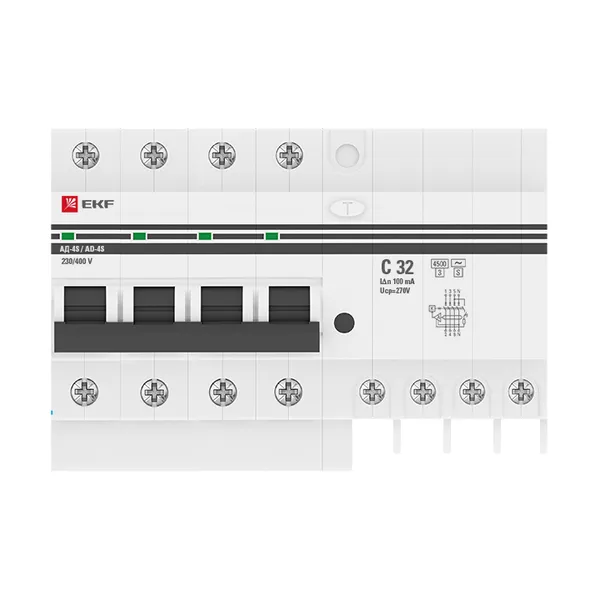

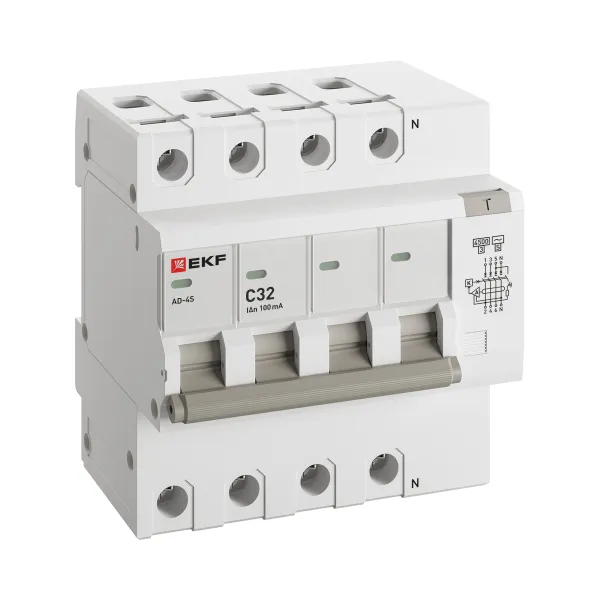

Дифференциальный автомат АД-4 S 32А/100мА (хар. C, AC, электронный) 4,5кА EKF PROxima
/products/DAA96C407170108B55FCF92D9FC21525.jpg)
/products/87179653F6ED7B05C2253A4323CB7467.jpg)
/products/926E6A237A63A6B2362C6F2B85ECFE7D.jpg)
/products/03A82B463F57E5F5E1A432CCD698255E.jpg)
/products/DAA96C407170108B55FCF92D9FC21525.jpg)
/products/87179653F6ED7B05C2253A4323CB7467.jpg)
/products/926E6A237A63A6B2362C6F2B85ECFE7D.jpg)
/products/03A82B463F57E5F5E1A432CCD698255E.jpg)
Рекомендованная розничная цена 2 113 ₽ за шт
Базовая цена 2 817 ₽ за шт
Нужна помощь в выборе?
Наши менеджеры смогут оперативно помочь
вам по телефону
Характеристики
Техническая спецификация
| Статус | Выводимая из ассортимента |
| Серия продукции | АД-2/4 |
| Общ. количество полюсов | 2 |
| Тип напряжения | AC (перемен.) |
| Количество защищенных полюсов | 4 |
| Отключение незащищ. нейтрали (N) совместно с защищ. полюсом | Да |
| Номин. напряжение, В | 400 |
| Номин. ток, А | 32 |
| Частота | 50 Гц |
| Характеристика срабатывания (кривая тока) | C |
| Тип тока утечки | AC (перемен.) |
| Модульная ширина (общ. кол-во модульных расстояний) | 7,5 |
| Номин. ток утечки, А | 0,1 |
| Устойчивость к импульсному току, кА | 4,5 |
| Степень защиты (IP) | IP20 |
| Гарантийный срок эксплуатации | 7 лет |
| Глубина установочная (встраив.), мм | 45 |
| Рабочая температура окружающей среды, °C | -25...50 |
| Степень загрязнения | 3 |
| Номин. напряжение изоляции Ui, В | 500 |
| Поперечн. сечение подключ. однопроволочного (жесткого) провода, мм² | 0...25 |
| С блокировкой | Нет |
| Поперечн. сечение подключ. многопроволочного (гибкого) провода, мм² | 0...16 |
| Номинальное импульсное выдерживаемое напряжение Uimp, кВ | 6 |
| Класс токоограничения | 3 |
| Категория перенапряжения | 3 |
| Подходит для скрытого монтажа (заподлицо) | Да |
| Защита от ложного срабатывания | Нет |
Логистические параметры
Индивидуальная | Групповая | Транспортная | |
|---|---|---|---|
| Количество в упаковке | 1 | 1 | 16 |
| Единица хранения | Штука | Штука | Коробка |
| Штрих-код | 4690216070605 | 4690216070605 | 24690216070609 |
| Вес брутто, кг | 0.6120 | 0.6120 | 10.3590 |
| Объем, м³ | 0.00121600 | 0.00121600 | 0.02202400 |
| Длина, м | 0.1450 | 0.1450 | 0.4180 |
| Ширина, м | 0.1010 | 0.1010 | 0.2960 |
| Высота, м | 0.0830 | 0.0830 | 0.1780 |
Описание
Описание
Дифференциальный автоматический выключатель АД-2(4) (S) EKF PROxima представляет собой аппарат, сочетающий функции автоматического выключателя с устройством защитного отключения. При обнаружении автоматическим выключателем в защищаемом участке сети тока утечки (повреждения) на землю или сверхтока (тока перегрузки или короткого замыкания) происходит срабатывание устройства, приводящее к отключению защищаемой сети. Особое отличие дифференциальных автоматов EKF – в наличии встроенного блока защиты от перенапряжения. АД-2 и АД-4 EKF PROxima выпускаются в стандартном и селективном (АД-2S, АД-4S) исполнениях.
Промо-сайт продуктаДокументация
Документация
Сертификаты
Сертификат соответствия ТР/ТС 004/2011 ЕАЭС RU C-CN.HB29.B.00780/20 (PDF, 13.9 МБ)
Декларация о соответствии ТР 037/2016 ЕАЭС N RU Д-CN.РА01.В.87679/25 (PDF, 359.7 КБ)
Паспорта
Паспорт AD-32 (PDF, 436.8 КБ)
Паспорт AD-12 (PDF, 253.2 КБ)
Паспорт AVDT-63 (PDF, 410.7 КБ)
Паспорт Выключатели дифференциального тока DV (PDF, 154.6 КБ)
Technical manual RCCB VD-100N PROXIMA (PDF, 1.4 МБ)
Паспорт VDT-40 (PDF, 566.4 КБ)
Паспорт Выключатели дифференциального тока DVA-6 DVA-10 (PDF, 243.4 КБ)
Паспорт AD-2 AD-4-6kA (PDF, 462.6 КБ)
Мастер-каталоги
Мастер-каталог, раздел «Дифференциальные автоматические выключатели АД-2, АД-4, АД-2S, АД-4S 4,5 kA и 6 kA PROXIMA EKF» (PDF, 528.7 КБ)
