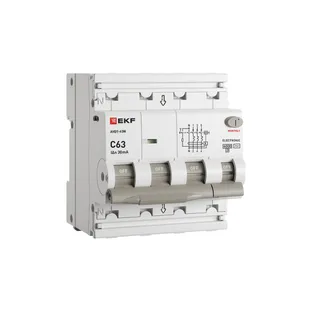

Дифференциальный автомат АД-4 63А/ 30мА (хар. C, AC, электронный) 6кА EKF PROxima
/products/263A9A9D068701AF4EA3DCE38522A040.png)
/products/20FED98DF9B9A2271380598CD71EE547.png)
/products/263A9A9D068701AF4EA3DCE38522A040.png)
/products/20FED98DF9B9A2271380598CD71EE547.png)
Рекомендованная розничная цена 2 358 ₽ за шт
Базовая цена 3 144 ₽ за шт
Нужна помощь в выборе?
Наши менеджеры смогут оперативно помочь
вам по телефону
Характеристики
Техническая спецификация
| Статус | Регулярная |
| Серия | PROxima |
| Серия продукции | АД-2/4 6кА |
| Общ. количество полюсов | 4 |
| Тип напряжения | AC (перемен.) |
| Количество защищенных полюсов | 4 |
| Отключение незащищ. нейтрали (N) совместно с защищ. полюсом | Да |
| Номин. напряжение, В | 400 |
| Номин. ток, А | 63 |
| Частота | 50/60 Гц |
| Характеристика срабатывания (кривая тока) | C |
| Тип тока утечки | AC (перемен.) |
| Тип модуля дифференциальной защиты | Электронный |
| Модульная ширина (общ. кол-во модульных расстояний) | 5 |
| Номин. ток утечки, А | 0,03 |
| Номин. отключающая способность при коротком замыкании Icn по EN 61009-1, кА | 6 |
| Характеристика отключения | Без задержки |
| Устойчивость к импульсному току, кА | 6 |
| Степень защиты (IP) | IP20 |
| Глубина установочная (встраив.), мм | 74 |
| Номин. напряжение изоляции Ui, В | 500 |
| Класс токоограничения | 3 |
| Категория перенапряжения | 3 |
| Степень загрязнения | 3 |
| Подходит для скрытого монтажа (заподлицо) | Да |
| Поперечн. сечение подключ. однопроволочного (жесткого) провода, мм² | 0...25 |
| Поперечн. сечение подключ. многопроволочного (гибкого) провода, мм² | 0...16 |
| С блокировкой | Нет |
| Рабочая температура окружающей среды, °C | -25...50 |
| Защита от ложного срабатывания | Нет |
| Номинальное импульсное выдерживаемое напряжение Uimp, кВ | 6 |
| Есть штрихкод на каждой штуке товара | Да |
| Гарантийный срок хранения | 7 лет |
| Гарантийный срок эксплуатации | 7 лет |
| Срок службы, лет | 20 |
| Механическая износостойкость, кол-во циклов | 10000 |
| Коммутационная износостойкость, кол-во циклов | 4000 |
Логистические параметры
Индивидуальная | Групповая | Транспортная | |
|---|---|---|---|
| Количество в упаковке | 1 | 1 | 20 |
| Единица хранения | Штука | Штука | Коробка |
| Штрих-код | 4690216301464 | 4690216301464 | 34690216301465 |
| Вес брутто, кг | 0.5000 | 0.5000 | 10.3170 |
| Объем, м³ | 0.00074900 | 0.00074900 | 0.01797300 |
| Длина, м | 0.1040 | 0.1040 | 0.4760 |
| Ширина, м | 0.0800 | 0.0800 | 0.2170 |
| Высота, м | 0.0900 | 0.0900 | 0.1740 |
Описание
Описание
Дифференциальный автоматический выключатель АД-2(4) (S) EKF PROxima представляет собой аппарат, сочетающий функции автоматического выключателя с устройством защитного отключения. При обнаружении автоматическим выключателем в защищаемом участке сети тока утечки (повреждения) на землю или сверхтока (тока перегрузки или короткого замыкания) происходит срабатывание устройства, приводящее к отключению защищаемой сети. Особое отличие дифференциальных автоматов EKF – в наличии встроенного блока защиты от перенапряжения. АД-2 и АД-4 EKF PROxima выпускаются в стандартном и селективном (АД-2S, АД-4S) исполнениях.
Промо-сайт продуктаДокументация
Документация
Сертификаты
Сертификат соответствия ТР/ТС 004/2011 ЕАЭС RU C-CN.HB29.B.00780/20 (PDF, 13.9 МБ)
Декларация о соответствии ТР 037/2016 ЕАЭС N RU Д-CN.РА01.В.87679/25 (PDF, 359.7 КБ)
Паспорта
Паспорт «Дифференциальный автоматический выключатель АД-2, АД-4 PROXIMA EKF» (PDF, 567.8 КБ)
Мастер-каталоги
Мастер-каталог, раздел «Дифференциальные автоматические выключатели АД-2, АД-4, АД-2S, АД-4S 4,5 kA и 6 kA PROXIMA EKF» (PDF, 528.7 КБ)
