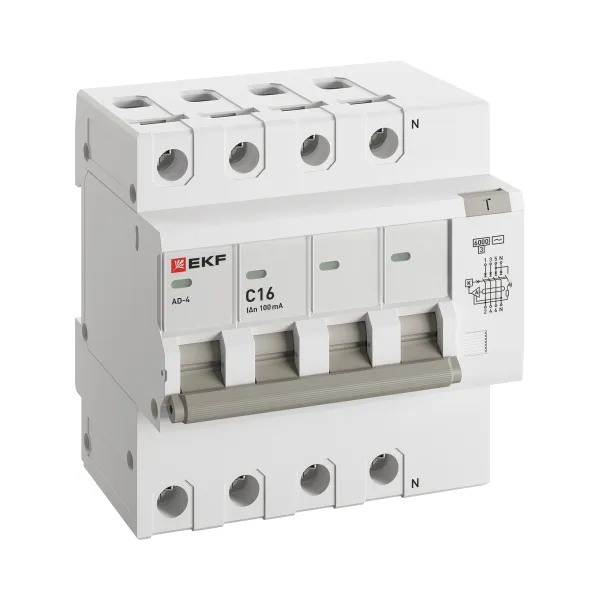

Дифференциальный автомат АД-4 16А/100мА (хар. C, AC, электронный) 6кА EKF PROxima

Артикул скопирован

Снят с производства

Нужна помощь в выборе?

Наши менеджеры смогут оперативно помочь
вам по телефону 8 800 333-88-15 доб. 2, электронной почте 911.help@ekf.su или заполните форму

Техническая спецификация


Статус	Снята с производства
Серия	PROxima
Серия продукции	АД-2/4 6кА
Общ. количество полюсов	4
Тип напряжения	AC (перемен.)
Количество защищенных полюсов	4
Отключение незащищ. нейтрали (N) совместно с защищ. полюсом	Да
Номин. напряжение, В	400
Номин. ток, А	16
Частота	50/60 Гц
Характеристика срабатывания (кривая тока)	C
Тип тока утечки	AC (перемен.)
Тип модуля дифференциальной защиты	Электронный
Модульная ширина (общ. кол-во модульных расстояний)	5
Номин. ток утечки, А	0,1
Номин. отключающая способность при коротком замыкании Icn по EN 61009-1, кА	6
Характеристика отключения	Без задержки
Устойчивость к импульсному току, кА	6
Класс токоограничения	3
Степень защиты (IP)	IP20
Глубина установочная (встраив.), мм	74
Номин. напряжение изоляции Ui, В	500
Степень загрязнения	3
Поперечн. сечение подключ. однопроволочного (жесткого) провода, мм²	0...25
Поперечн. сечение подключ. многопроволочного (гибкого) провода, мм²	0...16
С блокировкой	Нет
Рабочая температура окружающей среды, °C	-25...50
Номинальное импульсное выдерживаемое напряжение Uimp, кВ	6
Срок службы, лет	20
Гарантийный срок хранения, лет	7
Гарантийный срок эксплуатации, лет	7
Механическая износостойкость, кол-во циклов	10000
Коммутационная износостойкость, кол-во циклов	4000
Категория перенапряжения	3
Подходит для скрытого монтажа (заподлицо)	Да
Защита от ложного срабатывания	Нет

Логистические параметры

	Индивидуальная	Групповая	Транспортная
Количество в упаковке	1	1	20
Единица хранения	Штука	Штука	Коробка
Штрих-код	4690216301334	4690216301334	34690216301335
Вес брутто, кг	0.5100	0.5100	10.2000
Объем, м³	0.00068590	0.00068590	0.01991063
Длина, м	0.0760	0.0760	0.2050
Ширина, м	0.0950	0.0950	0.5250
Высота, м	0.0950	0.0950	0.1850

Описание

Дифференциальный автоматический выключатель АД-2(4) (S) EKF PROxima представляет собой аппарат, сочетающий функции автоматического выключателя с устройством защитного отключения. При обнаружении автоматическим выключателем в защищаемом участке сети тока утечки (повреждения) на землю или сверхтока (тока перегрузки или короткого замыкания) происходит срабатывание устройства, приводящее к отключению защищаемой сети. Особое отличие дифференциальных автоматов EKF – в наличии встроенного блока защиты от перенапряжения. АД-2 и АД-4 EKF PROxima выпускаются в стандартном и селективном (АД-2S, АД-4S) исполнениях.
