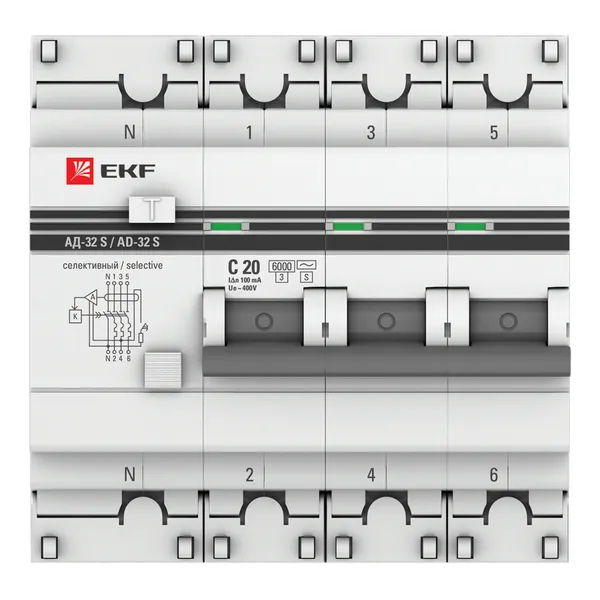

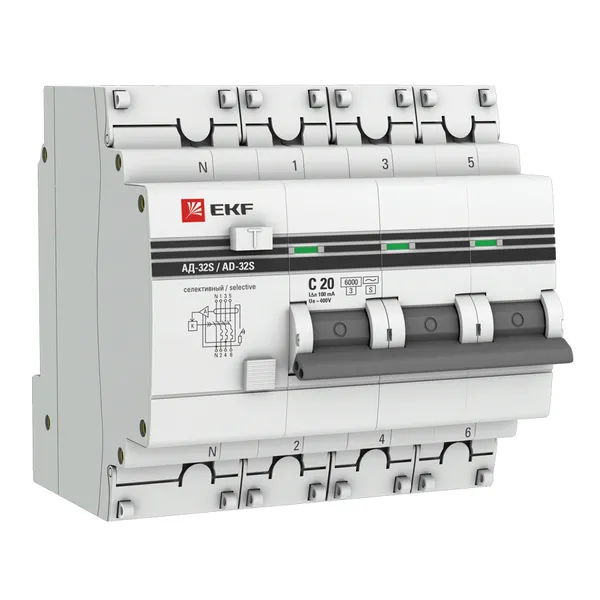

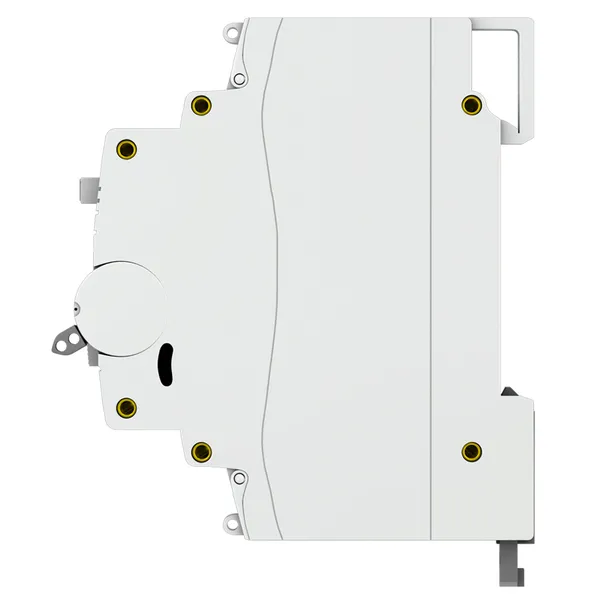

Дифференциальный автомат АД-32 (селективный) 3P+N 20А/100мА EKF PROxima
Рекомендованная розничная цена 3 213 ₽ за шт
Базовая цена 4 284 ₽ за шт
96 390 ₽ Цена за упаковку
Нужна помощь в выборе?
Наши менеджеры смогут оперативно помочь
вам по телефону
Характеристики
Техническая спецификация
Статус | Заказная |
Серия | PROxima |
Серия продукции | АД-32 |
Общ. количество полюсов | 4 |
Тип напряжения | AC (перемен.) |
Количество защищенных полюсов | 3 |
Отключение незащищ. нейтрали (N) совместно с защищ. полюсом | Да |
Номин. напряжение, В | 400 |
Номин. ток, А | 20 |
Частота | 50 Гц |
Характеристика срабатывания (кривая тока) | C |
Тип тока утечки | AC/S |
Модульная ширина (общ. кол-во модульных расстояний) | 4,5 |
Номин. ток утечки, А | 0,1 |
Номин. отключающая способность при коротком замыкании Icn по EN 61009-1, кА | 6 |
Характеристика отключения | Селективная |
Устойчивость к импульсному току, кА | 6 |
Степень защиты (IP) | IP20 |
Гарантийный срок эксплуатации | 7 лет |
Гарантийный срок хранения | 7 лет |
Класс устройства защитного отключения | AC-S |
Класс токоограничения | 3 |
Категория перенапряжения | 3 |
Степень загрязнения | 3 |
Поперечн. сечение подключ. однопроволочного (жесткого) провода, мм² | 0...25 |
Поперечн. сечение подключ. многопроволочного (гибкого) провода, мм² | 0...16 |
С блокировкой | Нет |
Глубина установочная (встраив.), мм | 73 |
Номин. напряжение изоляции Ui, В | 500 |
Рабочая температура окружающей среды, °C | -25...55 |
Номинальное импульсное выдерживаемое напряжение Uimp, кВ | 6 |
Механическая износостойкость, кол-во циклов | 10000 |
Коммутационная износостойкость, кол-во циклов | 4000 |
Срок службы, лет | 20 |
Защита от ложного срабатывания | Нет |
Есть штрихкод на каждой штуке товара | Да |
Подходит для скрытого монтажа (заподлицо) | Да |
Логистические параметры
Индивидуальная | Групповая | Транспортная | |
---|---|---|---|
Количество в упаковке | 1 | 3 | 30 |
Единица хранения | Штука | Упаковка | Коробка |
Штрих-код | 4690216452128 | 4690216452135 | 14690216452125 |
Вес брутто, кг | 0.3660 | 1.1480 | 13.7100 |
Объем, м³ | 0.00049725 | 0.00169320 | 0.02301750 |
Длина, м | 0.0650 | 0.0830 | 0.4650 |
Ширина, м | 0.0900 | 0.2550 | 0.2750 |
Высота, м | 0.0850 | 0.0800 | 0.1800 |
Описание
Описание
Выключатель автоматический дифференциальный (дифавтомат) АД-32 применяется в электрических цепях переменного тока номинального напряжения 230В/400В и частотой 50 Гц жилых и общественных зданий. Предназначен для защиты людей от поражения электрическим током при случайном прикосновении к открытым проводящим частям электроустановки. Защищает электроустановки (ЭО) при повреждении изоляции проводников и неисправностях ЭО, предотвращает возгорания и пожары, возникающие вследствие протекания токов утечки и развивающихся из них коротких замыканий, замыканий на корпус и замыканий на землю. Обеспечивает автоматическое отключение участка электрической сети при перегрузках и токах короткого замыкания.
Промо-сайт продуктаДокументация
Документация
Сертификаты
Сертификат соответствия ТР/ТС 004/2011_020/2011 ЕАЭС RU C-CN.HB29.B.00780/20 (PDF, 13.9 МБ)
Декларация о соответствии ТР 037/2016 ЕАЭС N RU Д-CN.РА01.В.87679/25 (PDF, 359.7 КБ)
Паспорта
Паспорт «Автоматические выключатели дифференциального тока АД-32 PROXIMA EKF» (PDF, 349.9 КБ)
Мастер-каталоги
Мастер-каталог, раздел «Дифференциальные автоматические выключатели АД-32 PROXIMA EKF» (PDF, 528.5 КБ)
3D-модели
3D-модель «Автоматический выключатель дифференциального тока АД-32 3P+N PROXIMA EKF» (STEP, 20.4 МБ)
