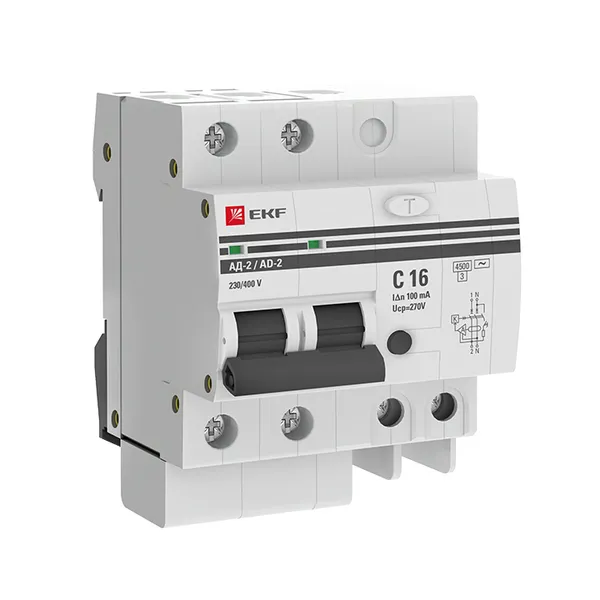

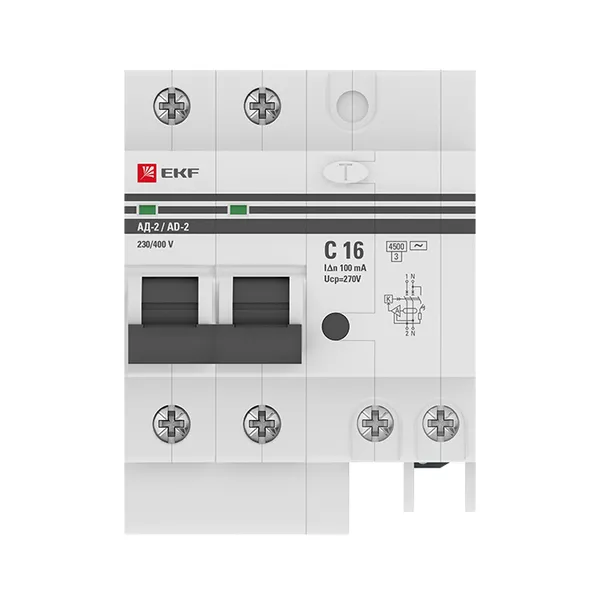

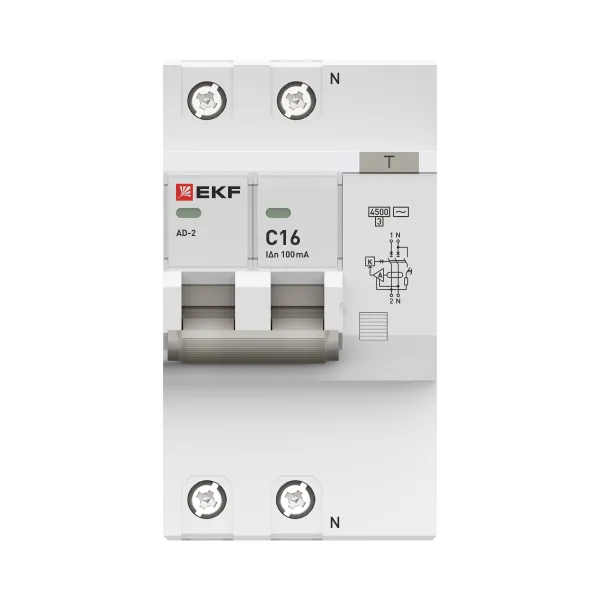

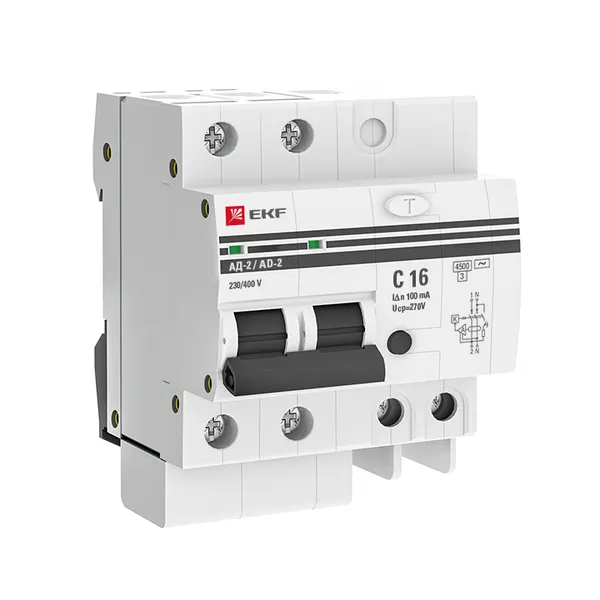

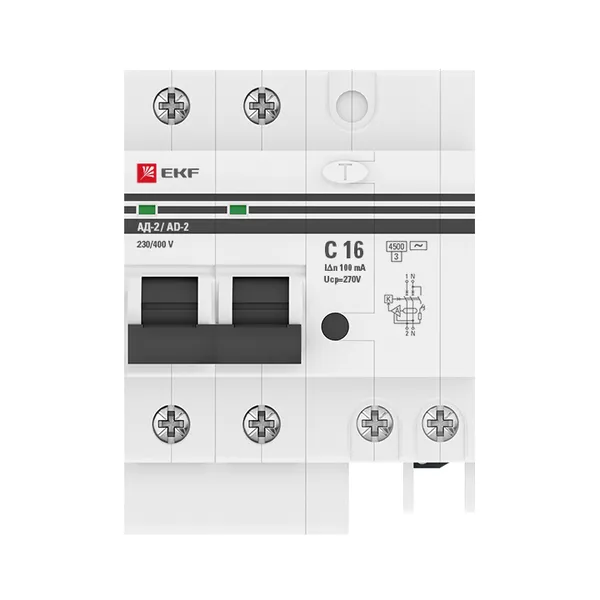

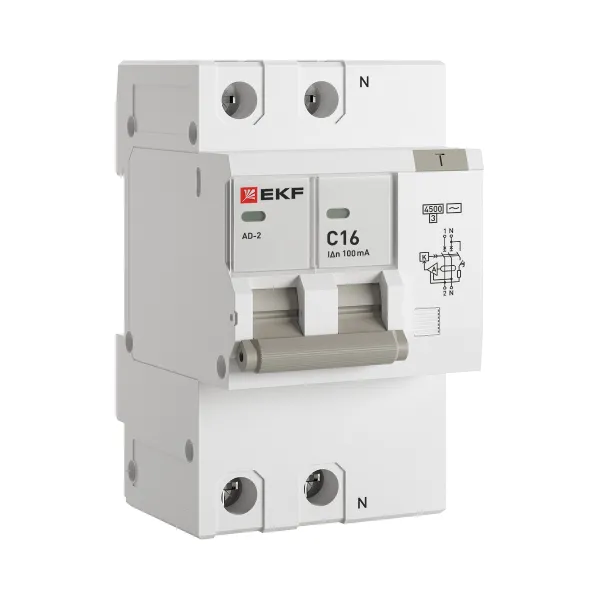

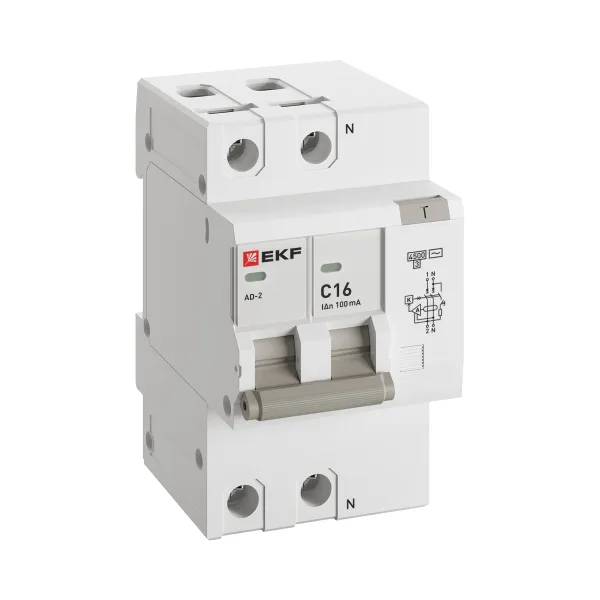

Дифференциальный автомат АД-2 16А/100мА (хар. C, AC, электронный) 4,5кА EKF PROxima

Артикул скопирован
Товар снят с производства

Нужна помощь в выборе?

Наши менеджеры смогут оперативно помочь вам по телефону 8 800 777-65-27, электронной почте 911.help@ekf.su или заполните форму

Характеристики

Техническая спецификация

СтатусСнята с производства
СерияPROxima
Серия продукцииАД-2/4
Общ. количество полюсов4
Тип напряженияAC (перемен.)
Количество защищенных полюсов2
Номин. напряжение, В230...230
Номин. ток, А16
Частота50/60 Гц
Характеристика срабатывания (кривая тока)C
Тип тока утечкиAC (перемен.)
Номин. ток утечки, А0,1
Устойчивость к импульсному току, кА4,5
Класс токоограничения3
Степень защиты (IP)IP20
ПроизводительEKF
Срок производства40
Срок поставки40
Срок оформления21
Срок подтверждения акцепта5
ОписаниеДифференциальный автоматический выключатель АД-2(4)(S) серии EKF PROxima представляет собой аппарат, сочетающий функции автоматического выключателя с устройством защитного отключения. При обнаружении автоматическим выключателем в защищаемом участке сети тока утечки (повреждения) на землю или сверхтока (тока перегрузки или короткого замыкания) происходит срабатывание устройства, приводящее к отключению защищаемой сети. Особое отличие дифференциальных автоматов EKF в наличии встроенного блока защиты от перенапряжения. АД-2 и АД-4 выпускаются в стандартном и селективном (АД-2S, АД-4S) исполнениях.
Преимущества1. Комбинированные зажимы из посеребренной меди и анодированной стали скругленной формы с насечками. 2. Встроенная защита от перенапряжения. 3. Наличие селективных дифференциальных автоматов. 4. Защита фазы и нейтрали. 5. Наличие кнопки возврата для индикации срабатывания от тока утечки. 6. Корпус изготовлен из не поддерживающей горение пластмассы. 7. Двухпозиционный зажим на DIN-рейку. 8. Повышение безопасности электромонтажных работ благодаря прозрачной вставке над индикатором состояния контактов. 9. Современная электронная плата с повышенной защитой
Гарантийный срок эксплуатации7 лет
Соответствие ГОСТ/МЭК/ТУГОСТ Р50345-1-2010 (МЭК 60898-2-2006)
Кратность розничная1
Глубина установочная (встраив.), мм74
Модульная ширина (общ. кол-во модульных расстояний)4
Прямой контрактНет
Поперечн. сечение подключ. многопроволочного (гибкого) провода, мм²0...16
Номинальное импульсное выдерживаемое напряжение Uimp, кВ6
Рабочая температура окружающей среды, °C-25...50
Поперечн. сечение подключ. однопроволочного (жесткого) провода, мм²0...25
С блокировкойНет
Степень загрязнения3
Номин. напряжение изоляции Ui, В500
Отключение незащищ. нейтрали (N) совместно с защищ. полюсомДа
Гарантийный срок хранения7 лет
Срок службы, лет20
Категория перенапряжения3
Подходит для скрытого монтажа (заподлицо)Да
Наличие сертификата ТРТСДа
Есть штрихкод на каждой штуке товараДа
Механическая износостойкость, кол-во циклов10000
Коммутационная износостойкость, кол-во циклов4000
Преимущества 1. Комбинированные зажимы из посеребренной меди и анодированной стали скругленной формы с насечками. 2. Встроенная защита от перенапряжения. 3. Наличие селективных дифференциальных автоматов. 4. Защита фазы и нейтрали. 5. Наличие кнопки возврата для индикации срабатывания от тока утечки. 6. Корпус изготовлен из не поддерживающей горение пластмассы. 7. Двухпозиционный зажим на DIN-рейку. 8. Повышение безопасности электромонтажных работ благодаря прозрачной вставке над индикатором состояния контактов. 9. Современная электронная плата с повышенной защитой

Логистические параметры

Описание

Описание

Дифференциальный автоматический выключатель АД-2(4) (S) EKF PROxima представляет собой аппарат, сочетающий функции автоматического выключателя с устройством защитного отключения. При обнаружении автоматическим выключателем в защищаемом участке сети тока утечки (повреждения) на землю или сверхтока (тока перегрузки или короткого замыкания) происходит срабатывание устройства, приводящее к отключению защищаемой сети. Особое отличие дифференциальных автоматов EKF – в наличии встроенного блока защиты от перенапряжения. АД-2 и АД-4 EKF PROxima выпускаются в стандартном и селективном (АД-2S, АД-4S) исполнениях.
