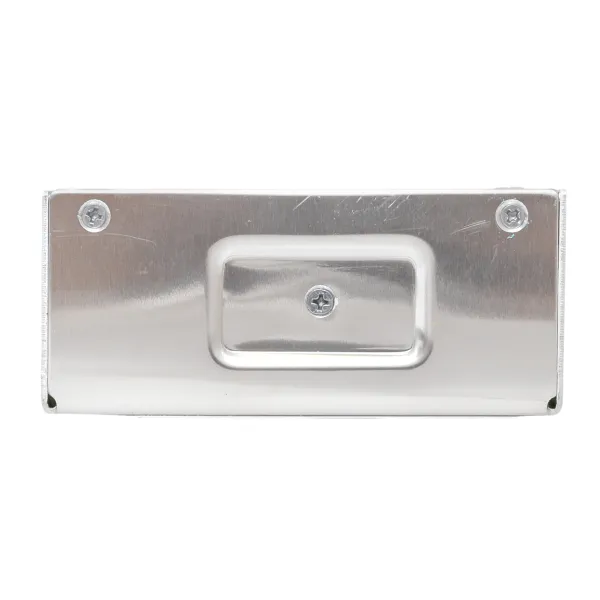

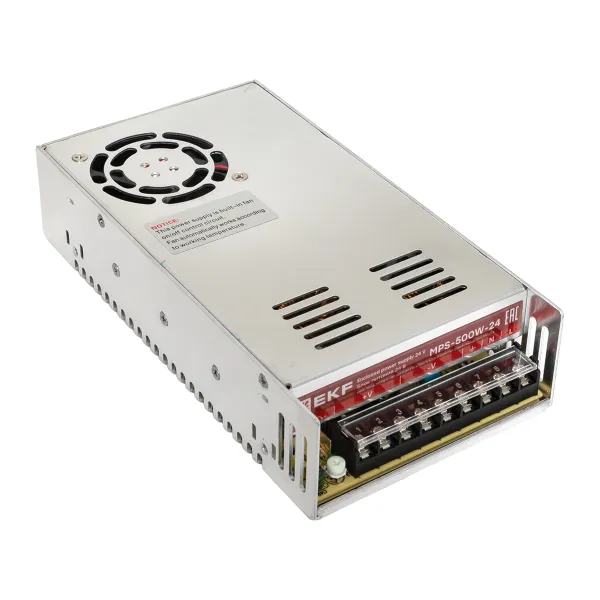

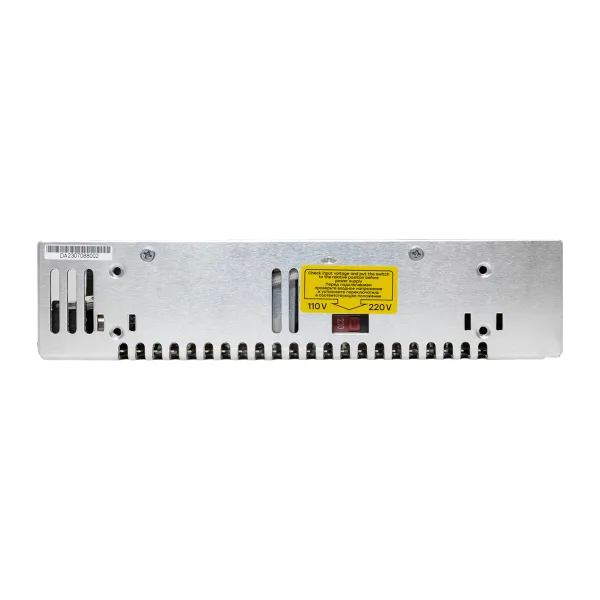

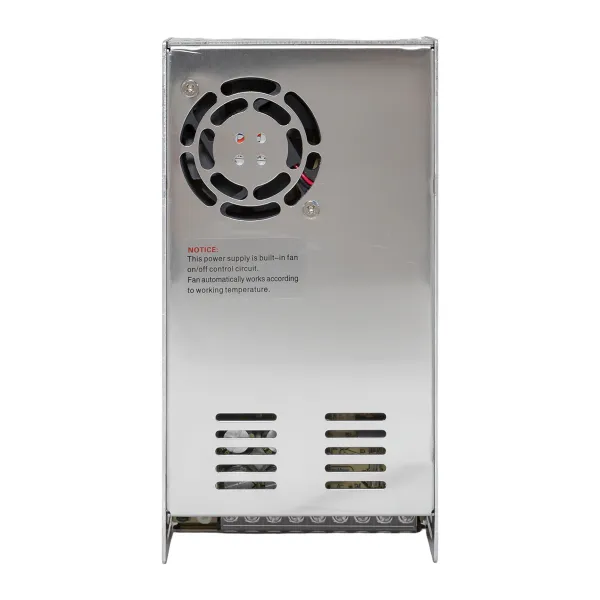

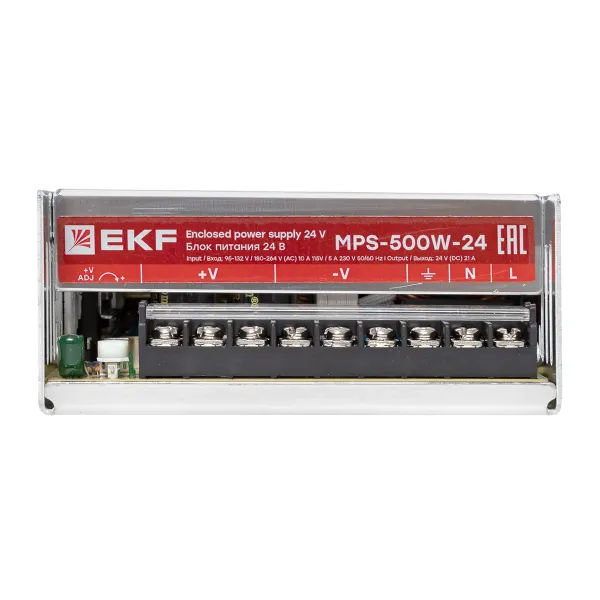

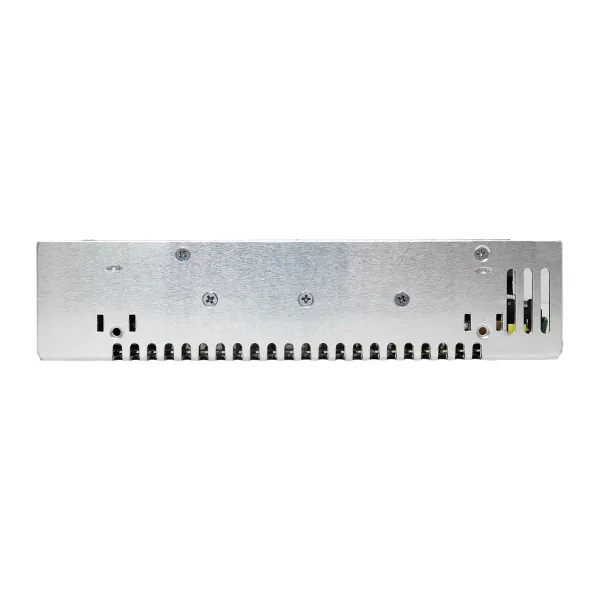

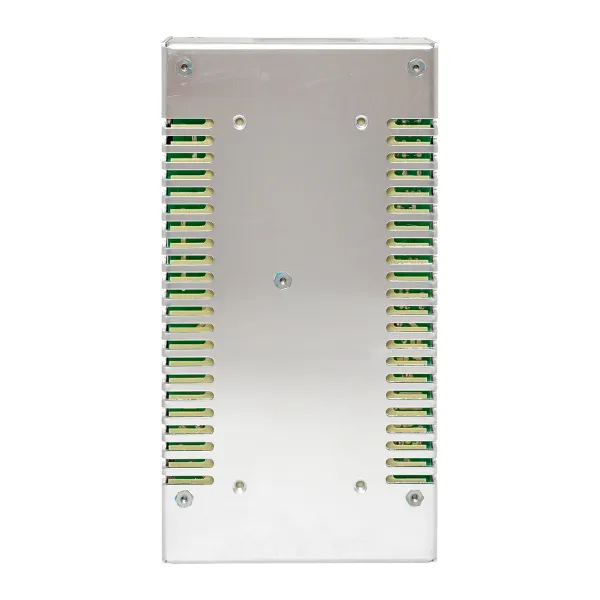

Блок питания намонтажную панель 500Вт,Uвх ~ 220 В AC m, Uвых - 24 В DC постоянного тока
/products/B4095076A232C8C2832E8F1506D95949.jpg)
/products/E2A786FBA2F28B6901F02377C8F3C36C.jpg)
/products/7EFC7A4DF5D25BB8E923BC05A7EFA240.jpg)
/products/A2DD9E4192A209CA6AFEF3BD62C01E93.jpg)
/products/99DE45EB762294C9370999165FC53B95.jpg)
/products/B179A1F8C49A55AF132BEAE6CF332191.jpg)
/products/B0F9AD96548B5BDA3F6C6C4283E5E974.jpg)
/products/AA7081B836DF8DDC041801A1CD92DCD0.jpg)
/products/76AA904D8107BF679B67400D71D6E371.jpg)
/products/7C84978C97390A783775BAA6BE5EC789.jpg)
/products/B4095076A232C8C2832E8F1506D95949.jpg)
/products/E2A786FBA2F28B6901F02377C8F3C36C.jpg)
/products/7EFC7A4DF5D25BB8E923BC05A7EFA240.jpg)
/products/A2DD9E4192A209CA6AFEF3BD62C01E93.jpg)
/products/99DE45EB762294C9370999165FC53B95.jpg)
/products/B179A1F8C49A55AF132BEAE6CF332191.jpg)
/products/B0F9AD96548B5BDA3F6C6C4283E5E974.jpg)
/products/AA7081B836DF8DDC041801A1CD92DCD0.jpg)
/products/76AA904D8107BF679B67400D71D6E371.jpg)
/products/7C84978C97390A783775BAA6BE5EC789.jpg)
Рекомендованная розничная цена 9 665 ₽ за шт
Базовая цена 12 886 ₽ за шт
Нужна помощь в выборе?
Наши менеджеры смогут оперативно помочь
вам по телефону
Характеристики
Техническая спецификация
| Статус | Регулярная |
| Выход. мощность, Вт | 500 |
| 1-я ступень выход. напряжения, В | 21,6...28,8 |
| Макс. выход. ток 1, А | 21 |
| Потребл. мощность, ВА | 575 |
| Степень защиты (IP) | IP20 |
| Тип питающего напряжения | AC (перемен.) |
| Номин. напряжение питания перемен. тока AC 50 Гц, В | 90...264 |
| Защита от короткого замыкания | Да |
| Подходит для функций безопасности | Да |
| Тип подключения | Винтовое соединение |
| Возможность настенного монтажа | Нет |
| Стабилизированн. | Да |
| Регулируемое вторичное напряжение | Да |
| Стабилизированное выход. напряжение | Да |
| Модульное исполнение | Да |
| Возможность монтажа на рейку | Нет |
| Номинальное выходное напряжение 1, В | 24 |
| Номинальный выходной ток 1, А | 20,8 |
| Высота установочная (встраив.), мм | 0 |
| Ширина установочная (встраив.), мм | 1 |
| Шина передачи данных KNX | Нет |
| Радиочастотная шина передачи данных | Нет |
| Шина передачи данных по силовым проводам | Нет |
| Стабилизированное напряжение шины | Да |
| Рабочая температура, °C | -10...+60 |
| Другие шинные системы | Нет (без) |
| Шина передачи данных LON | Нет |
| Возможна непосредственная установка | Да |
| Со светодиодной (LED) индикацией | Да |
| Номин. напряжение питания постоян. тока DC, В | 240...370 |

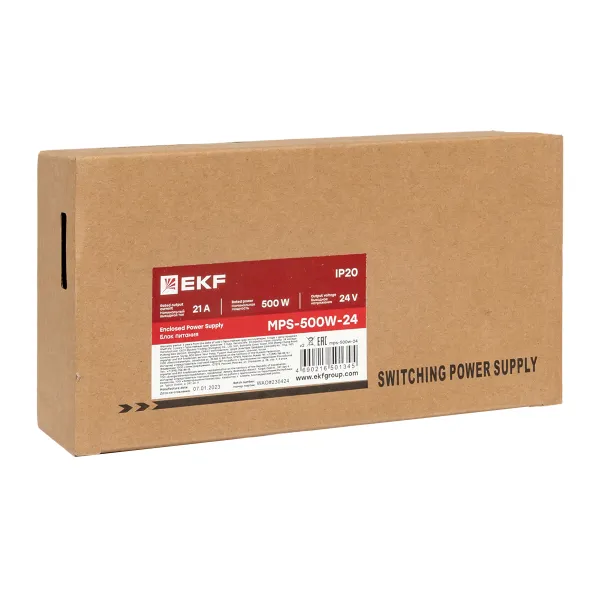

Логистические параметры
Индивидуальная | Групповая | Транспортная | |
|---|---|---|---|
| Количество в упаковке | 1 | 1 | 20 |
| Единица хранения | Штука | Штука | Коробка |
| Штрих-код | 4690216501345 | 4690216501345 | 14690216501342 |
| Вес брутто, кг | 0.9480 | 0.9480 | 19.7280 |
| Объем, м³ | 0.00167600 | 0.00167600 | 0.03858600 |
| Длина, м | 0.0640 | 0.0640 | 0.4620 |
| Ширина, м | 0.2200 | 0.2200 | 0.3200 |
| Высота, м | 0.1190 | 0.1190 | 0.2610 |
Описание
Применение
- Блоки питания 24(12)В MPS EKF PROxima применяются в системах автоматизации бытового и промышленного назначения (Автоматический ввод резерва, автоматизация технологического процесса, охранная сигнализация, видеонаблюдение) и предназначены для питания:
- • контроллеров;
- • камер видеонаблюдения;
- • охранных извещателей;
- • мотор-приводов;
- • измерительных датчиков.

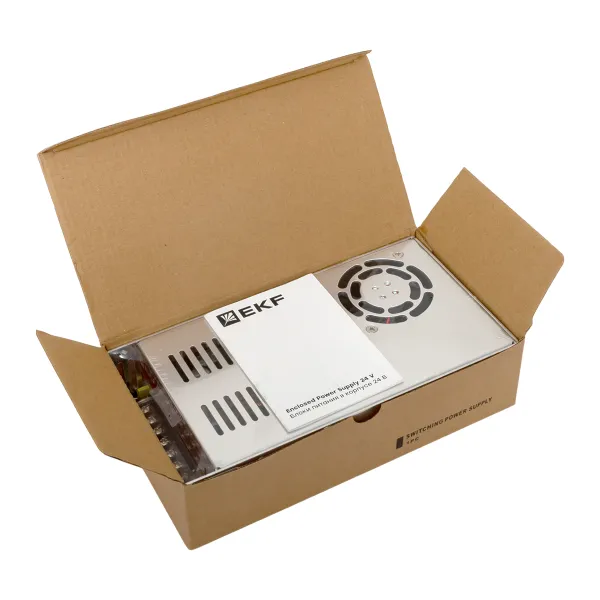

Комплектация
- 1.Блок питания EKF PROxima – 1 шт.
- 2. Паспорт – 1 шт.
Документация
Документация
Сертификаты
Декларация о соответствии ЕАЭС Д-CN.НХ37.В.07162-20 (PDF, 254.0 КБ)
Паспорта
Паспорт «Блок питания AC/DC серии MPS -24V 35-500W» (PDF, 695.2 КБ)
Мастер-каталоги
Мастер-каталог, раздел «Блоки питания MPS EKF» (PDF, 1.0 МБ)
Прочее
Референс-лист реализованных проектов на EKF по автоматизации (PDF, 24.8 МБ)
Презентации
Презентация «Блоки питания EKF» (PDF, 940.2 КБ)
3D-модели
3D-модель «Блок питания MPS-500W-24» (STEP, 6.5 МБ)
