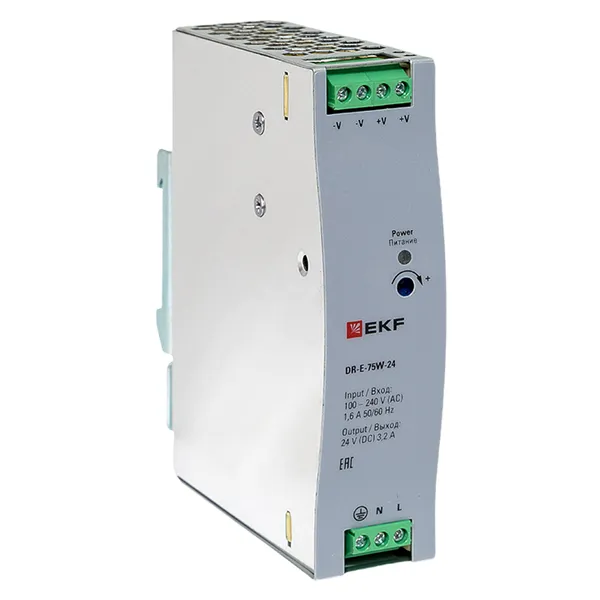

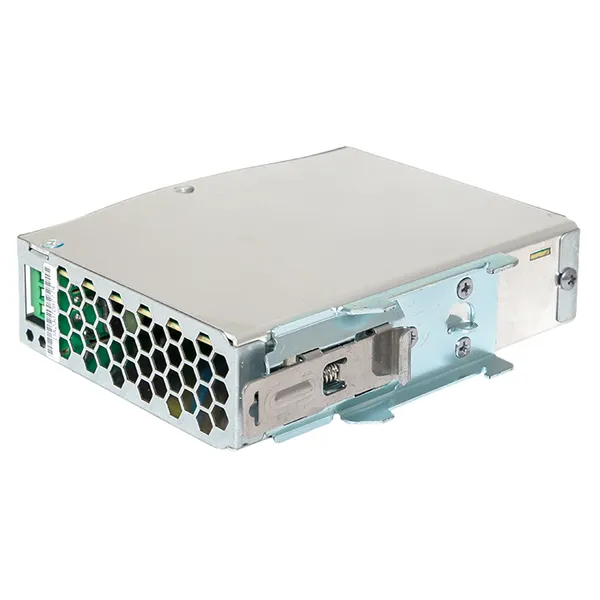

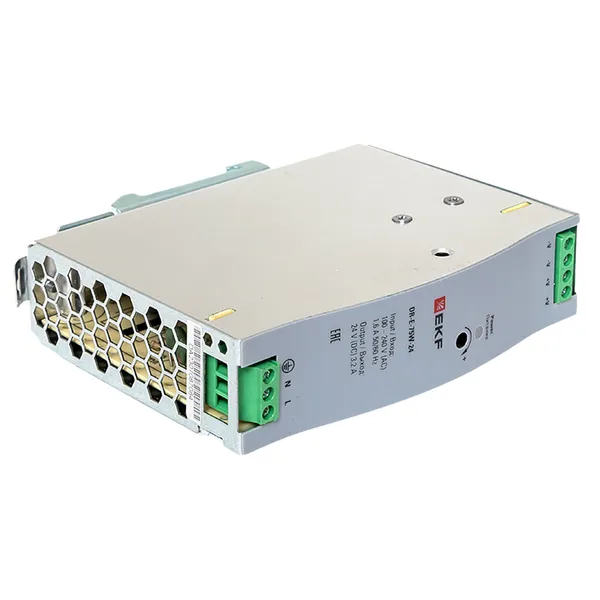

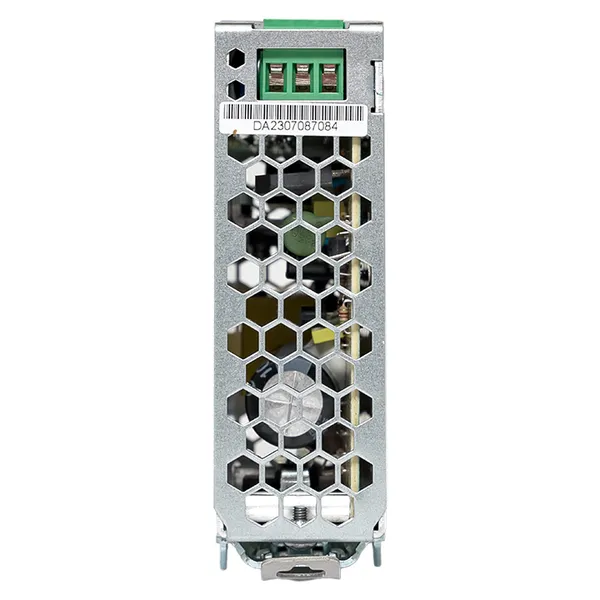

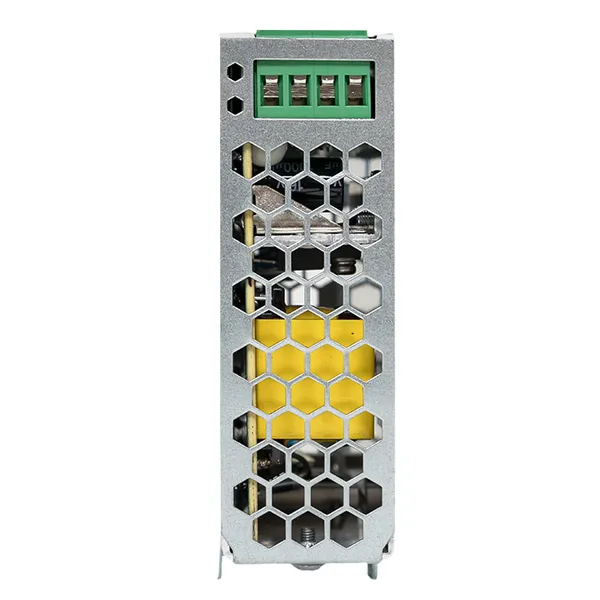

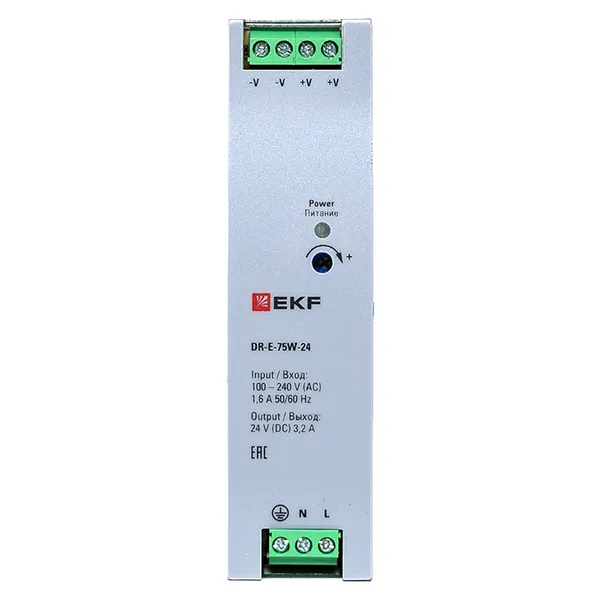

Блок питания на дин рейку 75 Вт,Uвх ~ 220 В AC , Uвых - 24 В DC постоянного тока
/products/5B1D497749C96B5ED55E30835C8261C7.jpg)
/products/D0495DDF5A54DB999AC0E6DD915B43D6.jpg)
/products/AC1004D84143E0618E3AF7C4BE87E214.jpg)
/products/B9A2B92EA4FE60BDF8C3CA319BA12553.jpg)
/products/244721F433B1C32CBBE7E3B3841D0227.jpg)
/products/51C11D9D4F3F77823B1199CB2EC99196.jpg)
/products/80A72CC5179A5354C14940A07BFF0EE1.jpg)
/products/B2362ADB1BCD552FDFFE59E2E438E3F7.jpg)
/products/4ABDA8952D6A069C9ABFA25413453D0A.jpg)
/products/E0CABC4542EBCDBBBB7897C4EF698723.jpg)
/products/C52AB0D57E87C7DC618DC129C599B2F3.jpg)
/products/5B1D497749C96B5ED55E30835C8261C7.jpg)
/products/D0495DDF5A54DB999AC0E6DD915B43D6.jpg)
/products/AC1004D84143E0618E3AF7C4BE87E214.jpg)
/products/B9A2B92EA4FE60BDF8C3CA319BA12553.jpg)
/products/244721F433B1C32CBBE7E3B3841D0227.jpg)
/products/51C11D9D4F3F77823B1199CB2EC99196.jpg)
/products/80A72CC5179A5354C14940A07BFF0EE1.jpg)
/products/B2362ADB1BCD552FDFFE59E2E438E3F7.jpg)
/products/4ABDA8952D6A069C9ABFA25413453D0A.jpg)
/products/E0CABC4542EBCDBBBB7897C4EF698723.jpg)
/products/C52AB0D57E87C7DC618DC129C599B2F3.jpg)
Рекомендованная розничная цена 2 958 ₽ за шт
Базовая цена 3 945 ₽ за шт
Нужна помощь в выборе?
Наши менеджеры смогут оперативно помочь
вам по телефону
Характеристики
Техническая спецификация
| Статус | Регулярная |
| Серия | EKF |
| Выход. мощность, Вт | 75 |
| 1-я ступень выход. напряжения, В | 21,6...26,4 |
| Стабилизированное выход. напряжение | Да |
| Тип питающего напряжения | AC (перемен.) |
| Степень защиты (IP) | IP20 |
| Модульное исполнение | Нет |
| Возможность монтажа на рейку | Да |
| Потребл. мощность, ВА | 86 |
| Номин. напряжение питания перемен. тока AC 50 Гц, В | 85...264 |
| Номинальное выходное напряжение 1, В | 12 |
| Номинальный выходной ток 1, А | 3,1 |
| Ширина, мм | 32 |
| Высота, мм | 125,2 |
| Глубина, мм | 102 |
| Высота установочная (встраив.), мм | 32 |
| Ширина установочная (встраив.), мм | 126 |
| Подходит для функций безопасности | Да |
| Тип подключения | Винтовое соединение |
| Возможность настенного монтажа | Нет |
| Стабилизированн. | Да |
| Возможна непосредственная установка | Да |
| Регулируемое вторичное напряжение | Да |
| Защита от короткого замыкания | Да |
| Макс. выход. ток 1, А | 3,2 |

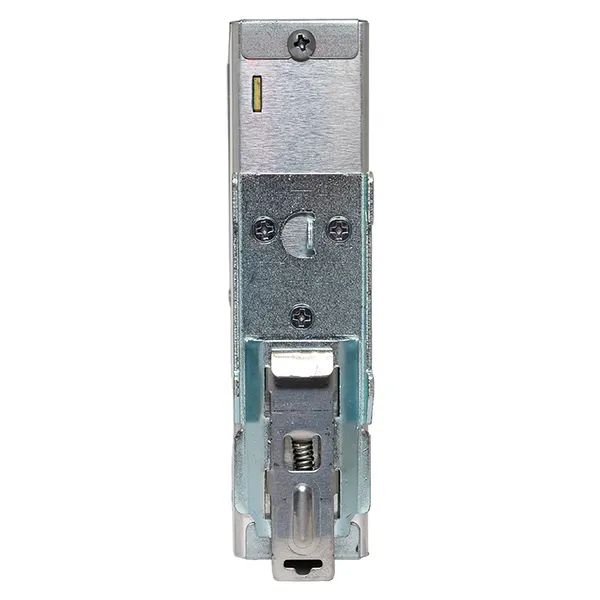

| Способ монтажа | DRA (адаптер на DIN-рейку) |
| Шина передачи данных KNX | Нет |
| Радиочастотная шина передачи данных | Нет |
| Шина передачи данных по силовым проводам | Нет |
| Стабилизированное напряжение шины | Да |
| Рабочая температура, °C | -10...+60 |
| Другие шинные системы | Нет (без) |
| Шина передачи данных LON | Нет |
| Со светодиодной (LED) индикацией | Да |
| Номин. напряжение питания постоян. тока DC, В | 120...370 |

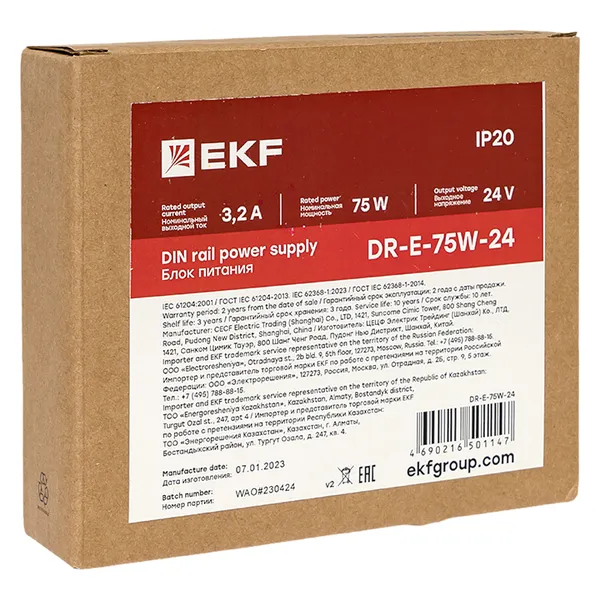

Логистические параметры
Индивидуальная | Групповая | Транспортная | |
|---|---|---|---|
| Количество в упаковке | 1 | 1 | 42 |
| Единица хранения | Штука | Штука | Коробка |
| Штрих-код | 4690216501147 | 4690216501147 | 14690216501144 |
| Вес брутто, кг | 0.4180 | 0.4180 | 18.0810 |
| Объем, м³ | 0.00060500 | 0.00060500 | 0.03462800 |
| Длина, м | 0.1360 | 0.1360 | 0.4380 |
| Ширина, м | 0.1170 | 0.1170 | 0.2950 |
| Высота, м | 0.0380 | 0.0380 | 0.2680 |
Описание
Применение
- Блоки питания DR EKF применяются в системах автоматизации бытового и промышленного назначения (Автоматический ввод резерва, автоматизация технологического процесса, охранная сигнализация, видеонаблюдение) и предназначены для питания:
- • контроллеров;
- • камер видеонаблюдения;
- • охранных извещателей;
- • мотор-приводов;
- • измерительных датчиков.
Комплектация
- 1.Блок питания EKF PROxima – 1 шт.
- 2. Паспорт – 1 шт.
Документация
Документация
Сертификаты
Сертификат соответствия ЕАЭС KG417/045.CN.02.00443 (PDF, 3.4 МБ)
Паспорта
Паспорт «Блок питания серии DR» (PDF, 272.7 КБ)
Мастер-каталоги
Мастер-каталог «Блоки питания AC/DC на дин рейку EKF» (PDF, 791.0 КБ)
3D-модели
3D-модель «Блок питания DR-E-75» (STEP, 1.1 МБ)
Референсы
Референс-лист реализованных проектов на EKF по автоматизации (PDF, 38.4 МБ)
Промо-материалы
Презентация «Блоки питания EKF» (PDF, 940.2 КБ)
