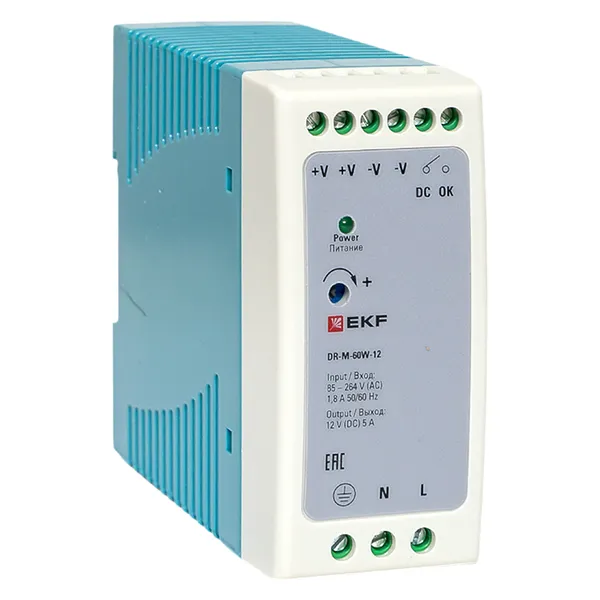

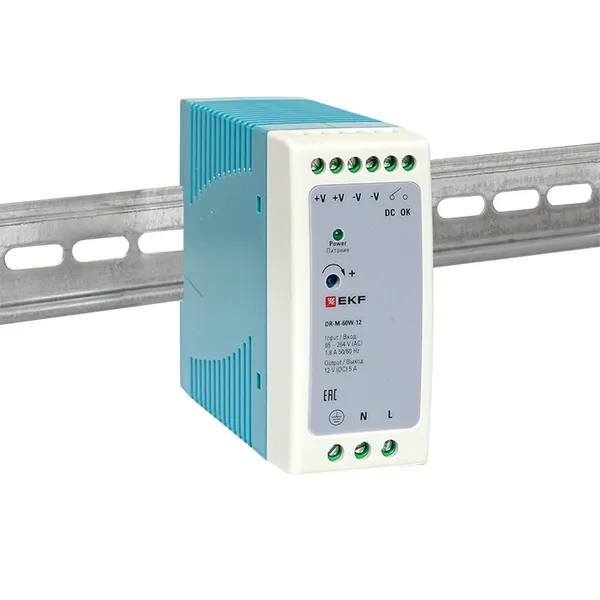

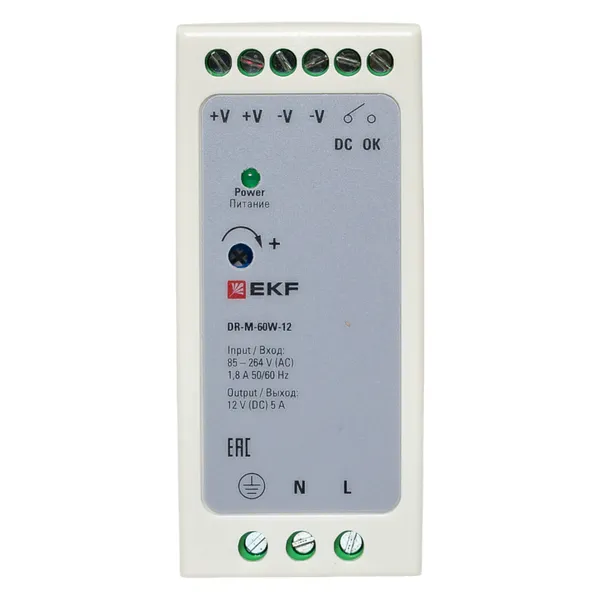

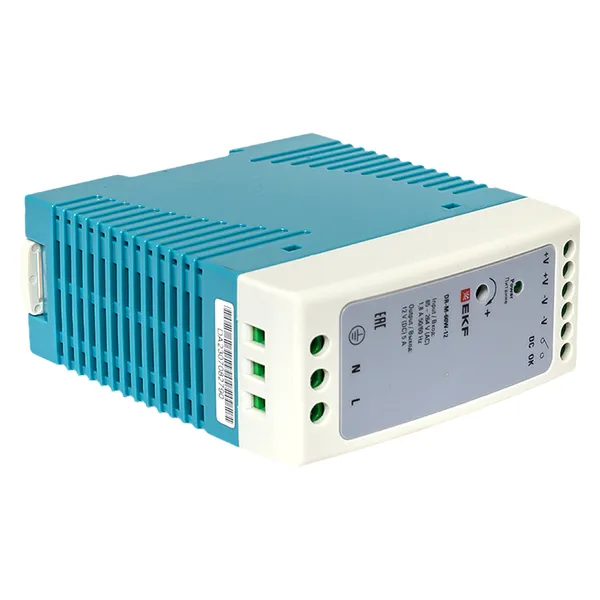

Блок питания на дин рейку 60Вт,Uвх ~ 220 В AC m, Uвых - 12 В DC постоянного тока
/products/CE0150F390E9A80410083581A859DCB9.jpg)
/products/2EAC313088B7706D51504773D113BAE5.jpg)
/products/4C4798DE2D037AA88D135288C1A6EEB6.jpg)
/products/FB97016CA25B93C42DD5641B22205A52.jpg)
/products/0851EA4A0C972E8C392D4AF8861ABE2A.jpg)
/products/0CAC404546CEBFFB6D5EA734F2CEEFA0.jpg)
/products/E8D0EF65D2509F8C754FA7014067E038.jpg)
/products/4A2CF51BDDE3A0E9357BD2162F16B248.jpg)
/products/DEE6E230190AAA5A45C0851F3C23415A.jpg)
/products/ABC4687514832D8AC03936FC301EA1F1.jpg)
/products/BB4B1A4ED927E9981D0AAF13666F68EA.jpg)
/products/CE0150F390E9A80410083581A859DCB9.jpg)
/products/2EAC313088B7706D51504773D113BAE5.jpg)
/products/4C4798DE2D037AA88D135288C1A6EEB6.jpg)
/products/FB97016CA25B93C42DD5641B22205A52.jpg)
/products/0851EA4A0C972E8C392D4AF8861ABE2A.jpg)
/products/0CAC404546CEBFFB6D5EA734F2CEEFA0.jpg)
/products/E8D0EF65D2509F8C754FA7014067E038.jpg)
/products/4A2CF51BDDE3A0E9357BD2162F16B248.jpg)
/products/DEE6E230190AAA5A45C0851F3C23415A.jpg)
/products/ABC4687514832D8AC03936FC301EA1F1.jpg)
/products/BB4B1A4ED927E9981D0AAF13666F68EA.jpg)
Рекомендованная розничная цена 2 876 ₽ за шт
Базовая цена 3 835 ₽ за шт
Нужна помощь в выборе?
Наши менеджеры смогут оперативно помочь
вам по телефону
Характеристики
Техническая спецификация
| Статус | Регулярная |
| Серия | EKF |
| Выход. мощность, Вт | 60 |
| 1-я ступень выход. напряжения, В | 10,8...13,2 |
| Стабилизированное выход. напряжение | Да |
| Тип питающего напряжения | AC (перемен.) |
| Степень защиты (IP) | IP20 |
| Модульное исполнение | Нет |
| Возможность монтажа на рейку | Да |
| Потребл. мощность, ВА | 69 |
| Номин. напряжение питания перемен. тока AC 50 Гц, В | 85...264 |
| Номинальное выходное напряжение 1, В | 15 |
| Номинальный выходной ток 1, А | 5 |
| Ширина, мм | 40 |
| Высота, мм | 90 |
| Глубина, мм | 100 |
| Высота установочная (встраив.), мм | 40 |
| Ширина установочная (встраив.), мм | 91 |
| Подходит для функций безопасности | Да |
| Тип подключения | Винтовое соединение |
| Возможность настенного монтажа | Нет |
| Стабилизированн. | Да |
| Возможна непосредственная установка | Да |
| Регулируемое вторичное напряжение | Да |
| Защита от короткого замыкания | Да |
| Макс. выход. ток 1, А | 5 |
| Способ монтажа | DRA (адаптер на DIN-рейку) |
| Шина передачи данных KNX | Нет |
| Радиочастотная шина передачи данных | Нет |
| Шина передачи данных по силовым проводам | Нет |
| Стабилизированное напряжение шины | Да |
| Рабочая температура, °C | -10...+60 |
| Другие шинные системы | Нет (без) |
| Шина передачи данных LON | Нет |
| Со светодиодной (LED) индикацией | Да |
| Номин. напряжение питания постоян. тока DC, В | 120...370 |
Логистические параметры
Индивидуальная | Групповая | Транспортная | |
|---|---|---|---|
| Количество в упаковке | 1 | 1 | 60 |
| Единица хранения | Штука | Штука | Коробка |
| Штрих-код | 4690216501239 | 4690216501239 | 14690216501236 |
| Вес брутто, кг | 0.2900 | 0.2900 | 18.2910 |
| Объем, м³ | 0.00051700 | 0.00051700 | 0.03877100 |
| Длина, м | 0.1100 | 0.1100 | 0.4550 |
| Ширина, м | 0.0980 | 0.0980 | 0.3290 |
| Высота, м | 0.0480 | 0.0480 | 0.2590 |
Описание
Применение
- Блоки питания DR EKF применяются в системах автоматизации бытового и промышленного назначения (Автоматический ввод резерва, автоматизация технологического процесса, охранная сигнализация, видеонаблюдение) и предназначены для питания:
- • контроллеров;
- • камер видеонаблюдения;
- • охранных извещателей;
- • мотор-приводов;
- • измерительных датчиков.
Комплектация
- 1.Блок питания EKF PROxima – 1 шт.
- 2. Паспорт – 1 шт.
Документация
Документация
Сертификаты
Сертификат соответствия ЕАЭС KG417/045.CN.02.00443 (PDF, 3.4 МБ)
Паспорта
Паспорт «Блок питания серии DR» (PDF, 272.7 КБ)
Мастер-каталоги
Мастер-каталог «Блоки питания AC/DC на дин рейку EKF» (PDF, 791.0 КБ)
3D-модели
3D-модель «Блок питания DR-M-60W-12» (STEP, 3.3 МБ)
Референсы
Референс-лист реализованных проектов на EKF по автоматизации (PDF, 38.4 МБ)
Промо-материалы
Презентация «Блоки питания EKF» (PDF, 940.2 КБ)
