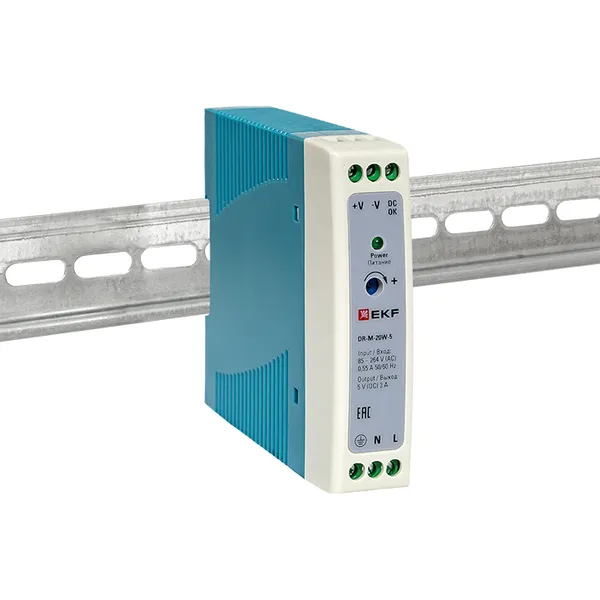

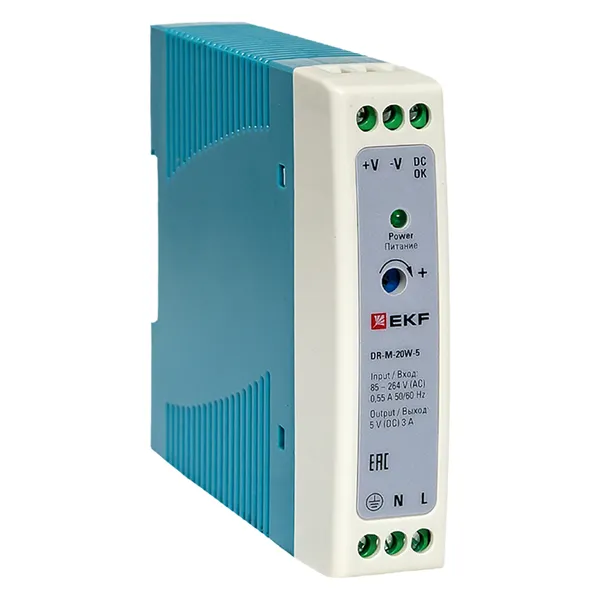

Блок питания на дин рейку 20Вт,Uвх ~ 220 В AC m, Uвых - 5 В DC постоянного тока
/products/305F36F00BD24A1B6A68956F33CA7308.jpg)
/products/69A5F97B8E10875FC5B0B6B412571B1A.jpg)
/products/93D4D7B133C9EF56C96E2C54ABE727F8.jpg)
/products/03AD9CDFFF9B19A25A336CED7BD7C8EE.jpg)
/products/2D882D706CE5D3664085DA6F53A4C6EF.jpg)
/products/48D96135369B4B1155BCC632A9771CAD.jpg)
/products/CDF79A64657F7FEF60A4744085577F28.jpg)
/products/D62770CCA240BD33584BB405BBDB8985.jpg)
/products/AD7914C6E2FEDF42602C67ABBD64B406.jpg)
/products/061D6FF2ED3F9B65668E51836AE0A08E.jpg)
/products/54B92A2CDB180F371C9CBE78FDA7E2D3.jpg)
/products/305F36F00BD24A1B6A68956F33CA7308.jpg)
/products/69A5F97B8E10875FC5B0B6B412571B1A.jpg)
/products/93D4D7B133C9EF56C96E2C54ABE727F8.jpg)
/products/03AD9CDFFF9B19A25A336CED7BD7C8EE.jpg)
/products/2D882D706CE5D3664085DA6F53A4C6EF.jpg)
/products/48D96135369B4B1155BCC632A9771CAD.jpg)
/products/CDF79A64657F7FEF60A4744085577F28.jpg)
/products/D62770CCA240BD33584BB405BBDB8985.jpg)
/products/AD7914C6E2FEDF42602C67ABBD64B406.jpg)
/products/061D6FF2ED3F9B65668E51836AE0A08E.jpg)
/products/54B92A2CDB180F371C9CBE78FDA7E2D3.jpg)
Рекомендованная розничная цена 2 050 ₽ за шт
Базовая цена 2 734 ₽ за шт
Нужна помощь в выборе?
Наши менеджеры смогут оперативно помочь
вам по телефону
Характеристики
Техническая спецификация
| Статус |
Регулярная
|
| Серия | EKF |
| Модульное исполнение | Нет |
| Тип питающего напряжения | AC (перемен.) |
| Выход. мощность, Вт | 15 |
| Стабилизированное выход. напряжение | Да |
| Возможность монтажа на рейку | Да |
| Степень защиты (IP) | IP20 |
| 1-я ступень выход. напряжения, В | 4,5...5,5 |
| Номин. напряжение питания перемен. тока AC 50 Гц, В | 85...264 |
| Защита от короткого замыкания | Да |
| Макс. выход. ток 1, А | 3 |
| Номинальное выходное напряжение 1, В | 5 |
| Номинальный выходной ток 1, А | 4 |
| Способ монтажа | DRA (адаптер на DIN-рейку) |
| Ширина, мм | 22,5 |
| Высота, мм | 90 |
| Глубина, мм | 100 |
| Высота установочная (встраив.), мм | 23 |
| Потребл. мощность, ВА | 17 |
| Ширина установочная (встраив.), мм | 91 |
| Шина передачи данных KNX | Нет |
| Радиочастотная шина передачи данных | Нет |
| Шина передачи данных по силовым проводам | Нет |
| Стабилизированное напряжение шины | Да |
| Подходит для функций безопасности | Да |
| Рабочая температура, °C | -10...+60 |
| Другие шинные системы | Нет (без) |
| Шина передачи данных LON | Нет |
| Тип подключения | Винтовое соединение |
| Возможность настенного монтажа | Нет |
| Стабилизированн. | Да |
| Возможна непосредственная установка | Да |
| Со светодиодной (LED) индикацией | Да |
| Регулируемое вторичное напряжение | Да |
| Номин. напряжение питания постоян. тока DC, В | 120...370 |
Логистические параметры
Индивидуальная | Групповая | Транспортная | |
|---|---|---|---|
| Количество в упаковке | 1 | 1 | 80 |
| Единица хранения | Штука | Штука | Коробка |
| Штрих-код | 4690216501178 | 4690216501178 | 14690216501175 |
| Вес брутто, кг | 0.1580 | 0.1580 | 13.9310 |
| Объем, м³ | 0.00032300 | 0.00032300 | 0.03532900 |
| Длина, м | 0.1110 | 0.1110 | 0.4350 |
| Ширина, м | 0.0970 | 0.0970 | 0.3370 |
| Высота, м | 0.0300 | 0.0300 | 0.2410 |
Описание
Описание
Блоки питания серии DR напряжениями 5/12/24/48 В, EKF устанавливаются на DIN рейку и предназначены для преобразования входного переменного напряжения 100-240 В в постоянное стабилизированное напряжение 5,12,24 или 48 Вольт.
Документация
Документация
Сертификаты
Сертификат соответствия ЕАЭС KG417/045.CN.02.00443 (PDF, 3.4 МБ)
Паспорта
Паспорт «Блок питания серии DR» (PDF, 272.7 КБ)
Мастер-каталоги
Мастер-каталог, раздел «Блоки питания AC/DC на дин рейку EKF» (PDF, 791.0 КБ)
3D-модели
3D-модель «Блок питания DR-M-20W-5» (STEP, 2.0 МБ)
Референсы
Референс-лист реализованных проектов на EKF по автоматизации (PDF, 38.4 МБ)
Промо-материалы
Презентация «Блоки питания EKF» (PDF, 940.2 КБ)
