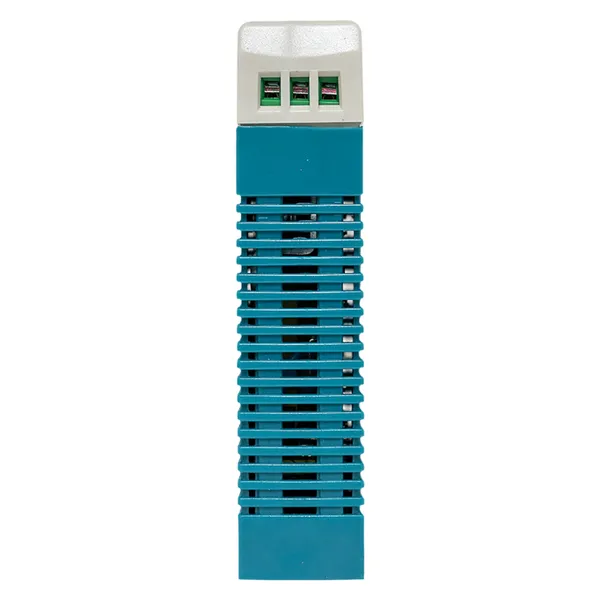

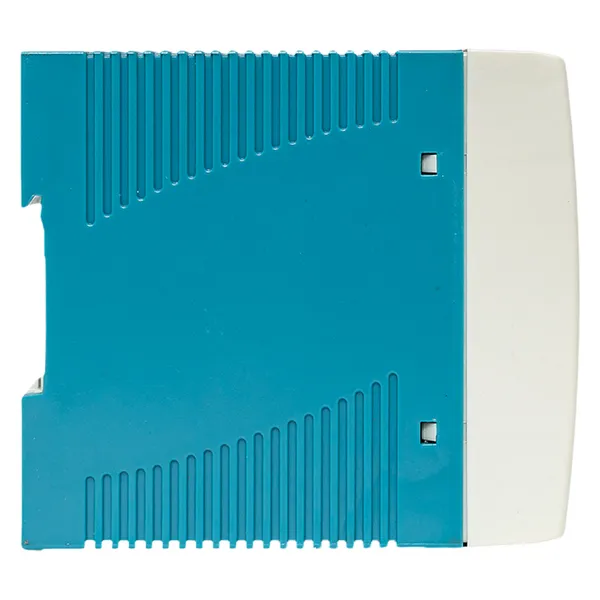

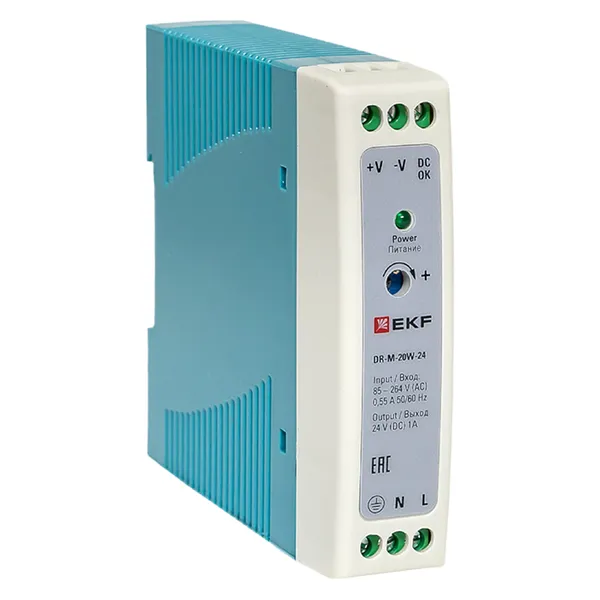

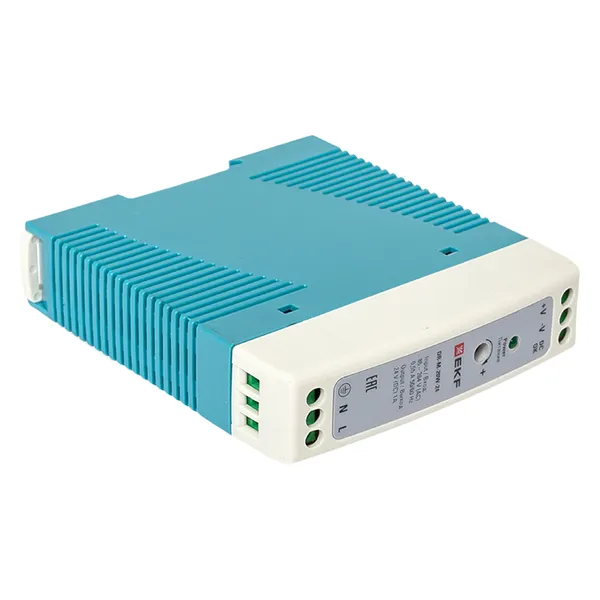

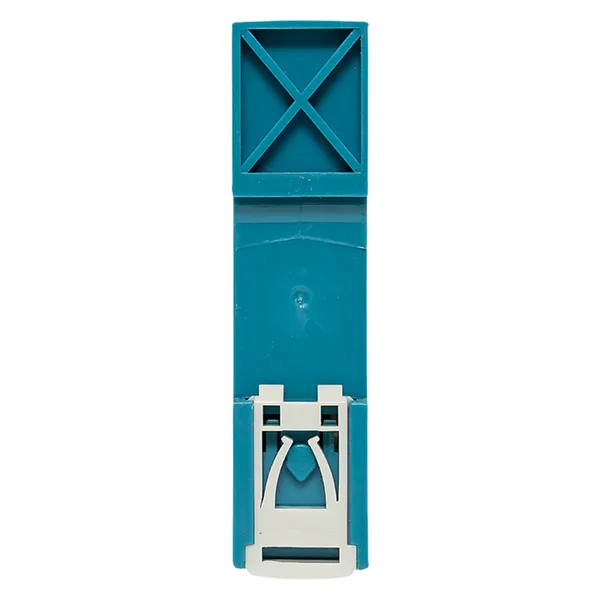

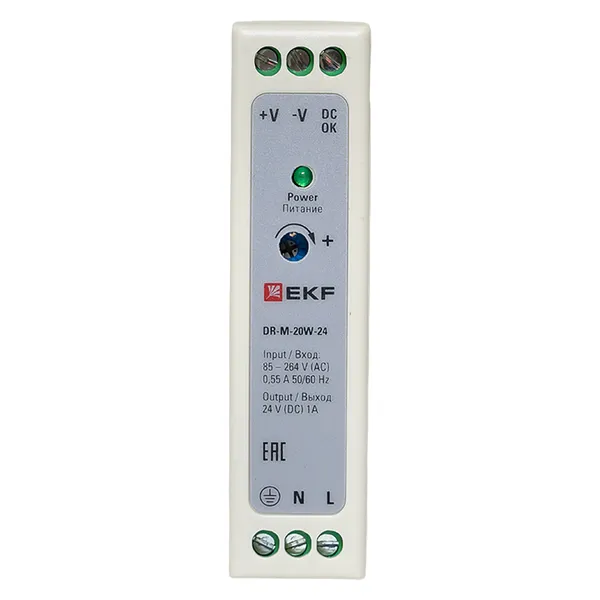

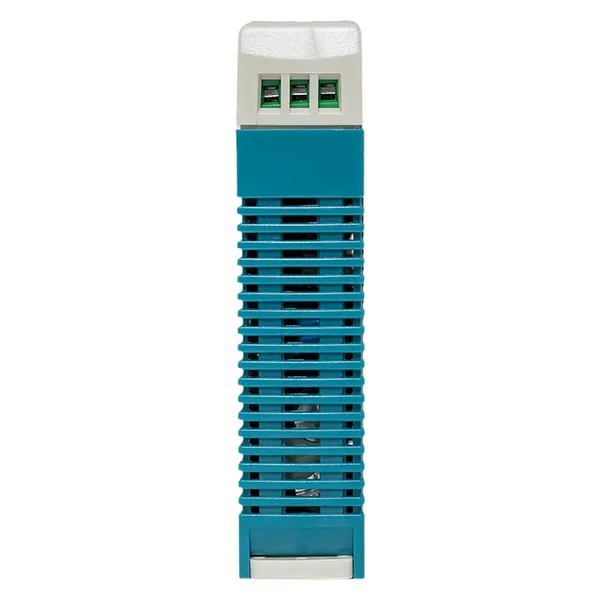

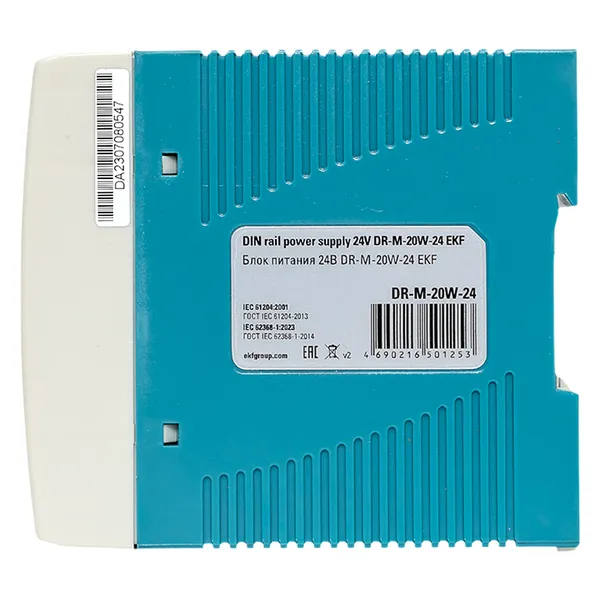

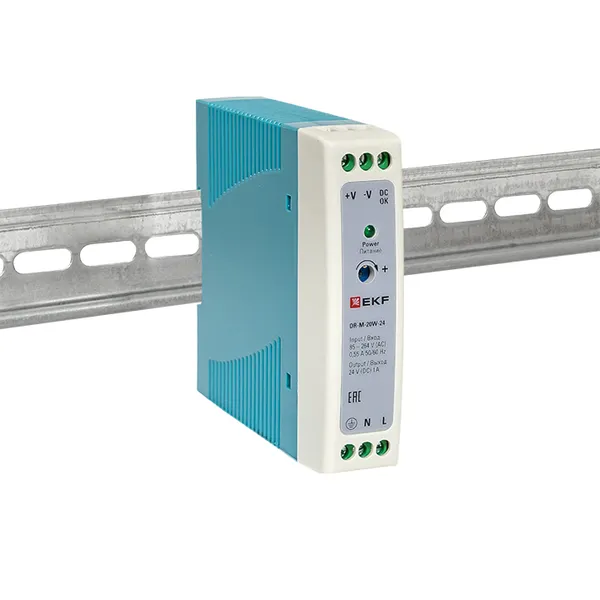

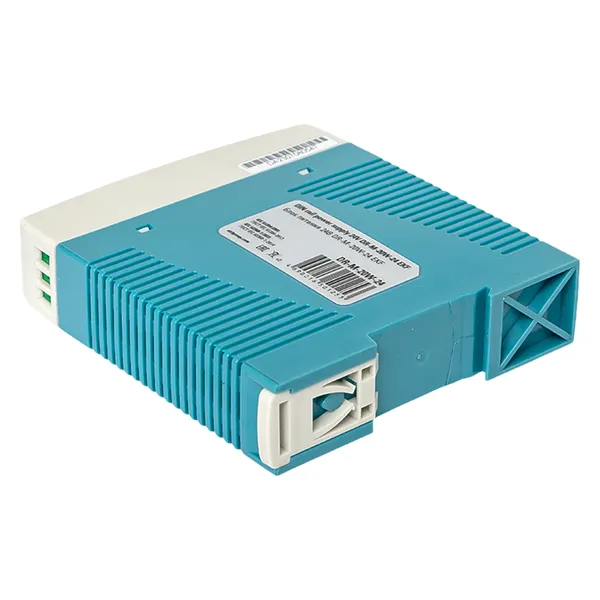

Блок питания на дин рейку 20Вт,Uвх ~ 220 В AC m, Uвых - 24 В DC постоянного тока
/products/804C0FA64F1B41E30CB2B38CBB95EE6A.jpg)
/products/FA6542FC136957D1F0B5F1300AAC335E.jpg)
/products/E3A03D5F8AA60A1AED99E0B5F2133656.jpg)
/products/03AD9CDFFF9B19A25A336CED7BD7C8EE.jpg)
/products/2D882D706CE5D3664085DA6F53A4C6EF.jpg)
/products/53FDBEEDADBE275B1D5CA9DFD738D1FB.jpg)
/products/EB8EAED79FB60EEC1888AA41A9B74DA3.jpg)
/products/D62770CCA240BD33584BB405BBDB8985.jpg)
/products/7C4926AD4937EE448AECBF1315E408B6.jpg)
/products/7F2774C1092FE193F937FB1656051578.jpg)
/products/09B0B059C74183809183EB5645EC493E.jpg)
/products/804C0FA64F1B41E30CB2B38CBB95EE6A.jpg)
/products/FA6542FC136957D1F0B5F1300AAC335E.jpg)
/products/E3A03D5F8AA60A1AED99E0B5F2133656.jpg)
/products/03AD9CDFFF9B19A25A336CED7BD7C8EE.jpg)
/products/2D882D706CE5D3664085DA6F53A4C6EF.jpg)
/products/53FDBEEDADBE275B1D5CA9DFD738D1FB.jpg)
/products/EB8EAED79FB60EEC1888AA41A9B74DA3.jpg)
/products/D62770CCA240BD33584BB405BBDB8985.jpg)
/products/7C4926AD4937EE448AECBF1315E408B6.jpg)
/products/7F2774C1092FE193F937FB1656051578.jpg)
/products/09B0B059C74183809183EB5645EC493E.jpg)
Рекомендованная розничная цена 2 505 ₽ за шт
Базовая цена 3 340 ₽ за шт
Нужна помощь в выборе?
Наши менеджеры смогут оперативно помочь
вам по телефону
Характеристики
Техническая спецификация
| Статус | Регулярная |
| Серия | EKF |
| Выход. мощность, Вт | 20 |
| 1-я ступень выход. напряжения, В | 21,6...26,4 |
| Стабилизированное выход. напряжение | Да |
| Тип питающего напряжения | AC (перемен.) |
| Степень защиты (IP) | IP20 |
| Модульное исполнение | Нет |
| Возможность монтажа на рейку | Да |
| Потребл. мощность, ВА | 23 |
| Номин. напряжение питания перемен. тока AC 50 Гц, В | 85...264 |
| Номинальное выходное напряжение 1, В | 24 |
| Номинальный выходной ток 1, А | 1 |
| Ширина, мм | 22,5 |
| Высота, мм | 90 |
| Глубина, мм | 100 |
| Высота установочная (встраив.), мм | 23 |
| Ширина установочная (встраив.), мм | 91 |
| Подходит для функций безопасности | Да |
| Тип подключения | Винтовое соединение |
| Возможность настенного монтажа | Нет |
| Стабилизированн. | Да |
| Возможна непосредственная установка | Да |
| Регулируемое вторичное напряжение | Да |
| Защита от короткого замыкания | Да |
| Макс. выход. ток 1, А | 0,83 |
| Способ монтажа | DRA (адаптер на DIN-рейку) |
| Шина передачи данных KNX | Нет |
| Радиочастотная шина передачи данных | Нет |
| Шина передачи данных по силовым проводам | Нет |
| Стабилизированное напряжение шины | Да |
| Рабочая температура, °C | -10...+60 |
| Другие шинные системы | Нет (без) |
| Шина передачи данных LON | Нет |
| Со светодиодной (LED) индикацией | Да |
| Номин. напряжение питания постоян. тока DC, В | 120...370 |

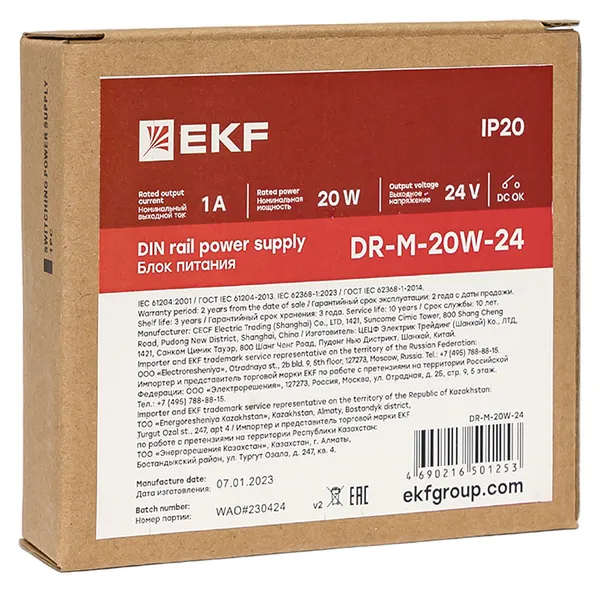

Логистические параметры
Индивидуальная | Групповая | Транспортная | |
|---|---|---|---|
| Количество в упаковке | 1 | 1 | 80 |
| Единица хранения | Штука | Штука | Коробка |
| Штрих-код | 4690216501253 | 4690216501253 | 14690216501250 |
| Вес брутто, кг | 0.1900 | 0.1900 | 18.0000 |
| Объем, м³ | 0.00020250 | 0.00020250 | 0.03296475 |
| Длина, м | 0.0900 | 0.0900 | 0.2300 |
| Ширина, м | 0.0225 | 0.0225 | 0.3150 |
| Высота, м | 0.1000 | 0.1000 | 0.4550 |
Описание
Применение
- Блоки питания DR EKF применяются в системах автоматизации бытового и промышленного назначения (Автоматический ввод резерва, автоматизация технологического процесса, охранная сигнализация, видеонаблюдение) и предназначены для питания:
- • контроллеров;
- • камер видеонаблюдения;
- • охранных извещателей;
- • мотор-приводов;
- • измерительных датчиков.
Комплектация
- 1.Блок питания EKF PROxima – 1 шт.
- 2. Паспорт – 1 шт.
Документация
Документация
Сертификаты
Сертификат соответствия ЕАЭС KG417/045.CN.02.00443 (PDF, 3.4 МБ)
Паспорта
Паспорт «Блок питания серии DR» (PDF, 272.7 КБ)
Мастер-каталоги
Мастер-каталог «Блоки питания AC/DC на дин рейку EKF» (PDF, 791.0 КБ)
3D-модели
3D-модель «Блок питания DR-M-20W-24» (STEP, 2.0 МБ)
Референсы
Референс-лист реализованных проектов на EKF по автоматизации (PDF, 38.4 МБ)
Промо-материалы
Презентация «Блоки питания EKF» (PDF, 940.2 КБ)
