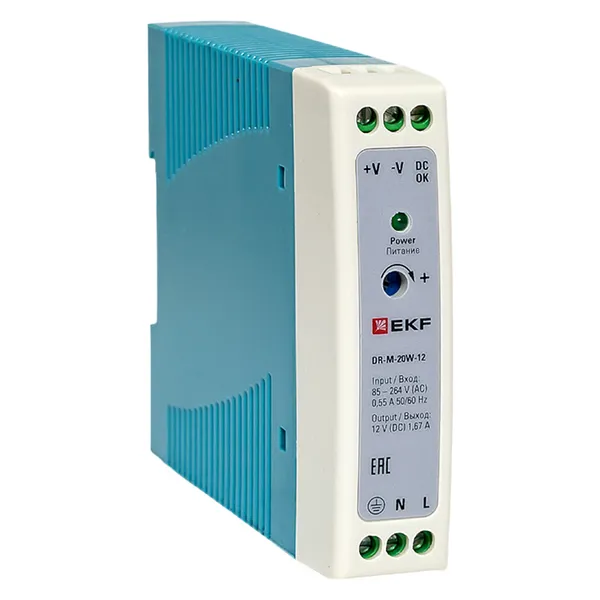

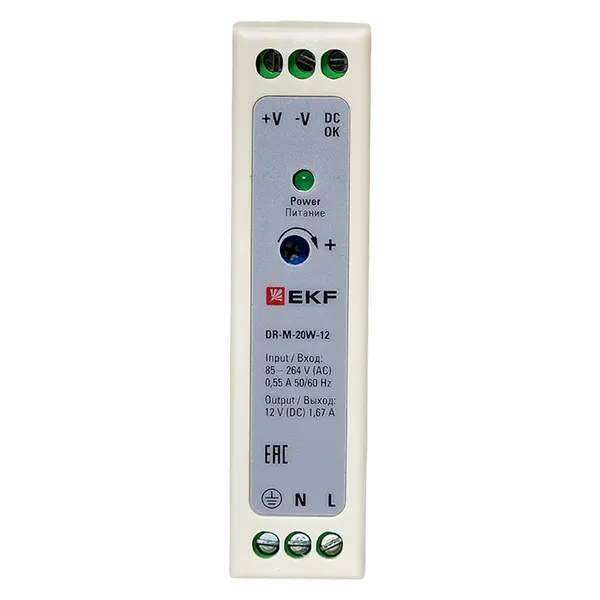

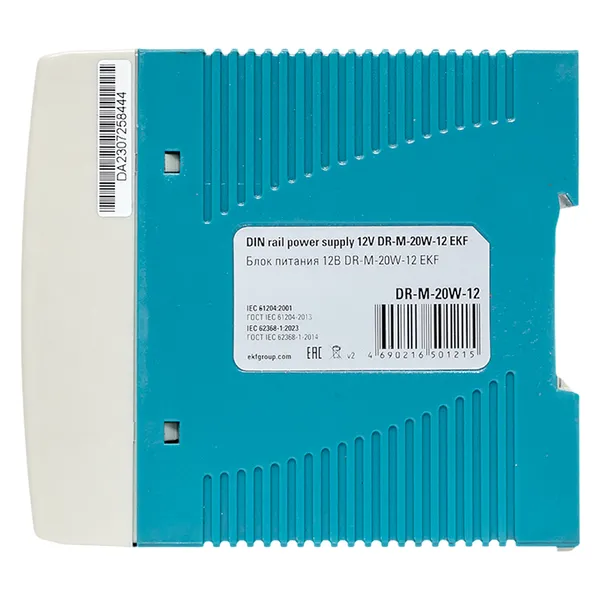

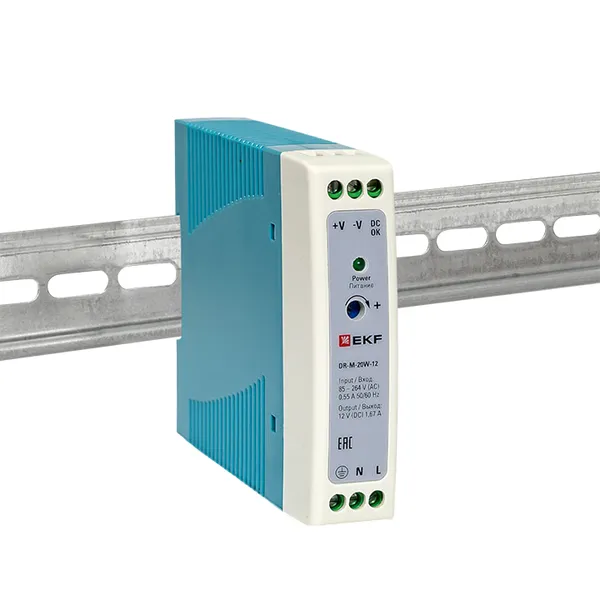

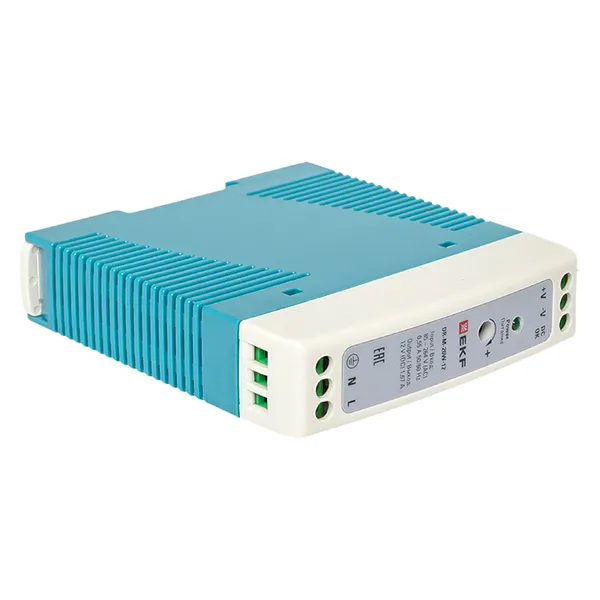

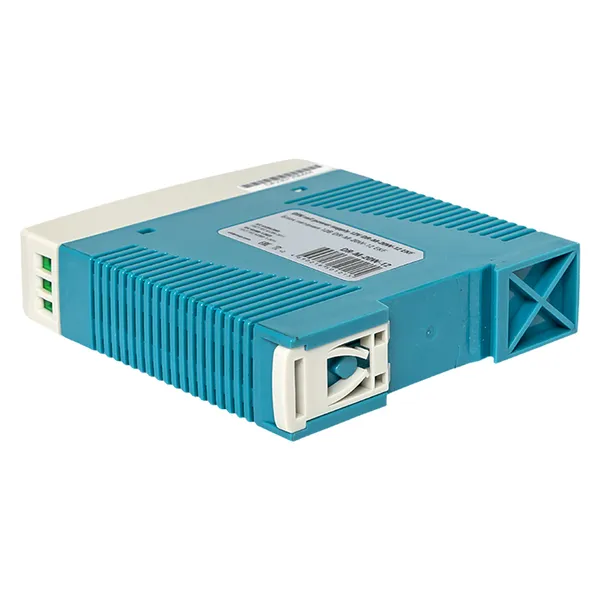

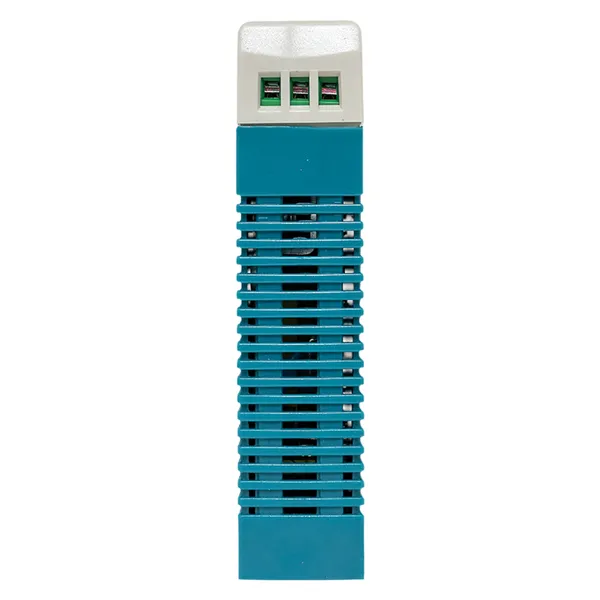

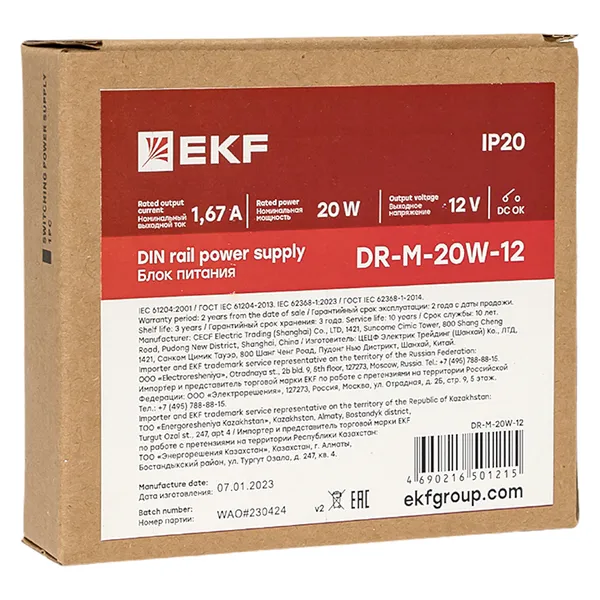

Блок питания на дин рейку 20Вт,Uвх ~ 220 В AC m, Uвых - 12 В DC постоянного тока
/products/17017C7DBCCEF1FD71A386C825D67EFA.jpg)
/products/54BC0455B21DF874D9C21A53E435B550.jpg)
/products/D836632136E5650F348898681B10571D.jpg)
/products/03AD9CDFFF9B19A25A336CED7BD7C8EE.jpg)
/products/2D882D706CE5D3664085DA6F53A4C6EF.jpg)
/products/B4B5CA389D4F8184A1F2454E4D3711ED.jpg)
/products/CDF79A64657F7FEF60A4744085577F28.jpg)
/products/D62770CCA240BD33584BB405BBDB8985.jpg)
/products/348818A6D4397303568DA719B8BA412A.jpg)
/products/E458CB683695F0910A048E09456D364E.jpg)
/products/71E7C0B0074F8F2C1EFE4EDFAD4B2219.jpg)
/products/17017C7DBCCEF1FD71A386C825D67EFA.jpg)
/products/54BC0455B21DF874D9C21A53E435B550.jpg)
/products/D836632136E5650F348898681B10571D.jpg)
/products/03AD9CDFFF9B19A25A336CED7BD7C8EE.jpg)
/products/2D882D706CE5D3664085DA6F53A4C6EF.jpg)
/products/B4B5CA389D4F8184A1F2454E4D3711ED.jpg)
/products/CDF79A64657F7FEF60A4744085577F28.jpg)
/products/D62770CCA240BD33584BB405BBDB8985.jpg)
/products/348818A6D4397303568DA719B8BA412A.jpg)
/products/E458CB683695F0910A048E09456D364E.jpg)
/products/71E7C0B0074F8F2C1EFE4EDFAD4B2219.jpg)
Рекомендованная розничная цена 2 318 ₽ за шт
Базовая цена 3 090 ₽ за шт
Нужна помощь в выборе?
Наши менеджеры смогут оперативно помочь
вам по телефону
Характеристики
Техническая спецификация
| Статус | Регулярная |
| Серия | EKF |
| Выход. мощность, Вт | 20 |
| 1-я ступень выход. напряжения, В | 10,8...13,2 |
| Стабилизированное выход. напряжение | Да |
| Тип питающего напряжения | AC (перемен.) |
| Степень защиты (IP) | IP20 |
| Модульное исполнение | Нет |
| Возможность монтажа на рейку | Да |
| Потребл. мощность, ВА | 23 |
| Номин. напряжение питания перемен. тока AC 50 Гц, В | 85...264 |
| Номинальное выходное напряжение 1, В | 12 |
| Номинальный выходной ток 1, А | 1,66 |
| Ширина, мм | 22,5 |
| Высота, мм | 90 |
| Глубина, мм | 100 |
| Высота установочная (встраив.), мм | 23 |
| Ширина установочная (встраив.), мм | 91 |
| Подходит для функций безопасности | Да |
| Тип подключения | Винтовое соединение |
| Возможность настенного монтажа | Нет |
| Стабилизированн. | Да |
| Возможна непосредственная установка | Да |
| Регулируемое вторичное напряжение | Да |
| Защита от короткого замыкания | Да |
| Макс. выход. ток 1, А | 1,67 |
| Способ монтажа | DRA (адаптер на DIN-рейку) |
| Шина передачи данных KNX | Нет |
| Радиочастотная шина передачи данных | Нет |
| Шина передачи данных по силовым проводам | Нет |
| Стабилизированное напряжение шины | Да |
| Рабочая температура, °C | -10...+60 |
| Другие шинные системы | Нет (без) |
| Шина передачи данных LON | Нет |
| Со светодиодной (LED) индикацией | Да |
| Номин. напряжение питания постоян. тока DC, В | 120...370 |
Логистические параметры
Индивидуальная | Групповая | Транспортная | |
|---|---|---|---|
| Количество в упаковке | 1 | 1 | 80 |
| Единица хранения | Штука | Штука | Коробка |
| Штрих-код | 4690216501215 | 4690216501215 | 14690216501212 |
| Вес брутто, кг | 0.1620 | 0.1620 | 13.8230 |
| Объем, м³ | 0.00034100 | 0.00034100 | 0.03442000 |
| Длина, м | 0.1000 | 0.1000 | 0.4310 |
| Ширина, м | 0.1100 | 0.1100 | 0.3300 |
| Высота, м | 0.0310 | 0.0310 | 0.2420 |
Описание
Применение
- Блоки питания DR EKF применяются в системах автоматизации бытового и промышленного назначения (Автоматический ввод резерва, автоматизация технологического процесса, охранная сигнализация, видеонаблюдение) и предназначены для питания:
- • контроллеров;
- • камер видеонаблюдения;
- • охранных извещателей;
- • мотор-приводов;
- • измерительных датчиков.
Комплектация
- 1.Блок питания EKF PROxima – 1 шт.
- 2. Паспорт – 1 шт.
Документация
Документация
Сертификаты
Сертификат соответствия ЕАЭС KG417/045.CN.02.00443 (PDF, 3.4 МБ)
Паспорта
Паспорт «Блок питания серии DR» (PDF, 272.7 КБ)
Мастер-каталоги
Мастер-каталог «Блоки питания AC/DC на дин рейку EKF» (PDF, 791.0 КБ)
3D-модели
3D-модель «Блок питания DR-M-20W-12» (STEP, 2.0 МБ)
Референсы
Референс-лист реализованных проектов на EKF по автоматизации (PDF, 38.4 МБ)
Промо-материалы
Презентация «Блоки питания EKF» (PDF, 940.2 КБ)
