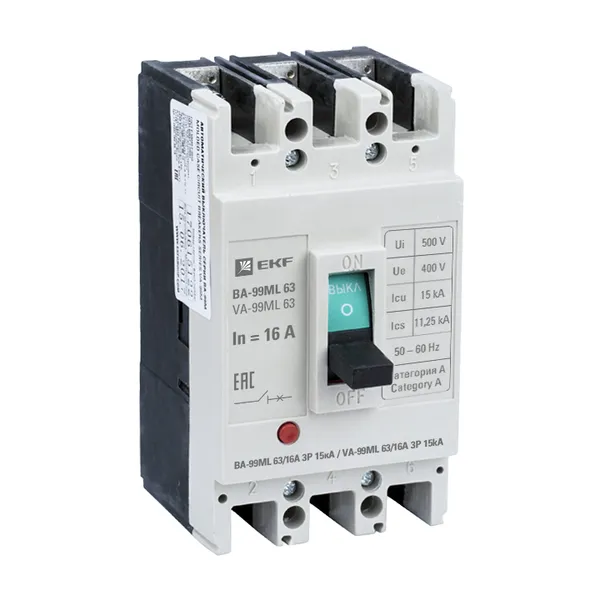

Автоматический выключатель ВА-99МL 63/ 16А 3P 15кА EKF Basic
Рекомендованная розничная цена 1 966 ₽ за шт
Базовая цена 2 622 ₽ за шт
Нужна помощь в выборе?
Наши менеджеры смогут оперативно помочь
вам по телефону
Характеристики
Техническая спецификация
Статус | Выводимая из ассортимента |
Серия продукции | ВА-99МL |
Номин. продолжительный ток Iu, А | 16 |
Номин. напряжение, В | 400...690 |
Номин. отключающая способность Icu при 400 В, 50 Гц, кА | 15 |
Диапазон установки расцепителя перегрузки, А | 16...16 |
Диапазон краткосрочной задержки расцепителя короткого замыкания, А | 160...160 |
Диапазон регулировки без задержки срабатывания расцепителя короткого замыкания, А | 160...160 |
Рабочая отключающая способность, Ics, кА | 11,25 |
Количество вспомогат. нормально разомкнутых (НО) контактов | 0 |
Количество вспомогат. нормально замкнутых (НЗ) контактов | 0 |
Тип подключения силовой электрич. цепи | Болтовое соединение |
Тип элемента управления | Рычаг купольный |
Подходит для монтажа на DIN-рейку (?-типа) | Нет |
Встроенная защита от замыканий на землю | Нет |
С расцепителем минимального напряжения | Нет |
Конструкция прибора | Комплектное устройство в корпусе |
Степень защиты (IP) | IP00 |
Количество полюсов | 3 |
Серия | Basic |
Есть штрихкод на каждой штуке товара | Да |
Тип расцепителя | Термомагнитный нерегулируемый |
Логистические параметры
Индивидуальная | Групповая | Транспортная | |
---|---|---|---|
Количество в упаковке | 1 | 1 | 1 |
Единица хранения | Штука | Штука | Штука |
Штрих-код | 4690216123240 | 4690216123240 | 4690216123240 |
Вес брутто, кг | 0.7520 | 0.7520 | 0.7520 |
Объем, м³ | 0.00156849 | 0.00156849 | 0.00156849 |
Длина, м | 0.1100 | 0.1100 | 0.1100 |
Ширина, м | 0.0970 | 0.0970 | 0.0970 |
Высота, м | 0.1470 | 0.1470 | 0.1470 |
Описание
Описание
Выключатель ВА-99 выполнен в виде моноблока и состоит из основания и крышки с фальшпанелью, в которой имеется окно для рукоятки управления и толкатель кнопки «Тест» - проверки механизма отключения выключателя. Основание выполнено из термостойкой пластмассы, не поддерживающей горение и являющейся несущей конструкцией для присоединительных зажимов, неподвижных и подвижных контактов с системой дугогашения, механизма управления, блока защиты от сверхтоков. Крышка закрывает все подвижные элементы механизма управления и внутренние токоведущие части.
Документация
Документация
Сертификаты
Сертификат соответствия C-CN.НВ29.В.00780/20 (PDF, 13.9 МБ)
Паспорта
Паспорт «Выключатели автоматические серии ВА-99ML EKF Basic» (PDF, 388.3 КБ)
Мастер-каталоги
Мастер-каталог «Выключатели автоматические серии ВА-99ML EKF Basic» (PDF, 225.9 КБ)
3D-модели
3D-модель «ВА-99МL 63 (16mi - 100mi)» (STEP, 1.6 МБ)
