Характеристики
| Статус | Снята с производства |
| Серия продукции | ВА-99МL |
| Номин. продолжительный ток Iu, А | 32 |
| Количество полюсов | 3 |
| Номин. напряжение, В | 400...690 |
| Номин. отключающая способность Icu при 400 В, 50 Гц, кА | 18 |
| Диапазон установки расцепителя перегрузки, А | 32...32 |
| Рабочая отключающая способность, Ics, кА | 13,5 |
| Количество вспомогат. нормально разомкнутых (НО) контактов | 0 |
| Количество вспомогат. нормально замкнутых (НЗ) контактов | 0 |
| Степень защиты (IP) | IP30 |
| Тип подключения силовой электрич. цепи | Болтовое соединение |
| Тип элемента управления | Рычажковый (перекидной рычаг) |
| Подходит для монтажа на DIN-рейку (O-типа) | Нет |
| С расцепителем минимального напряжения | Нет |
| Конструкция прибора | Комплектное устройство в корпусе |
| Есть штрихкод на каждой штуке товара | Да |
| Серия | Basic |

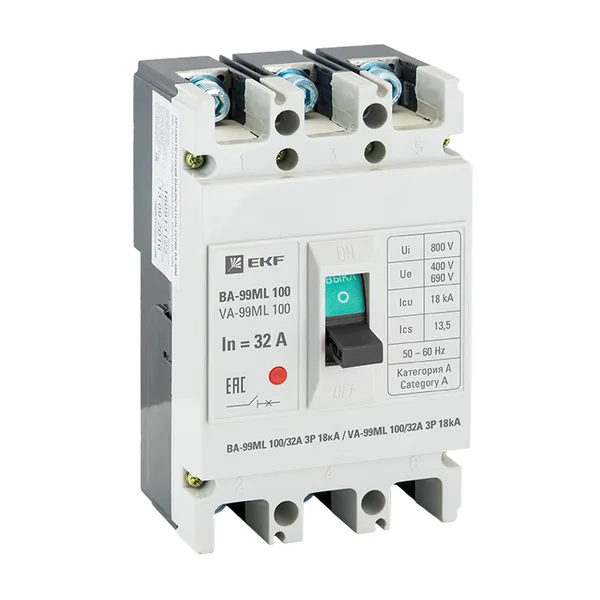

| Тип изделия/компонента | Выключатель автоматический в литом корпусе |
| Тип расцепителя | Термомагнитный нерегулируемый |
Индивидуальная | Групповая | Транспортная | |
|---|---|---|---|
| Количество в упаковке | 1 | 1 | 1 |
| Единица хранения | Штука | Штука | Штука |
| Штрих-код | 4690216123158 | 4690216123158 | 4690216123158 |
| Вес брутто, кг | 1.1340 | 1.1340 | 1.1340 |
| Объем, м³ | 0.00180800 | 0.00180800 | 0.00180800 |
| Длина, м | 0.1130 | 0.1130 | 0.1130 |
| Ширина, м | 0.1000 | 0.1000 | 0.1000 |
| Высота, м | 0.1600 | 0.1600 | 0.1600 |
Описание
Выключатель ВА-99 выполнен в виде моноблока и состоит из основания и крышки с фальшпанелью, в которой имеется окно для рукоятки управления и толкатель кнопки «Тест» - проверки механизма отключения выключателя. Основание выполнено из термостойкой пластмассы, не поддерживающей горение и являющейся несущей конструкцией для присоединительных зажимов, неподвижных и подвижных контактов с системой дугогашения, механизма управления, блока защиты от сверхтоков. Крышка закрывает все подвижные элементы механизма управления и внутренние токоведущие части.
Документация
Сертификат соответсвия ЕАЭС KG 417045.CN.02.00828-25 (PDF, 3.7 МБ)
Паспорт. Выключатели автоматические серии ВА-99ML EKF Basic (PDF, 388.3 КБ)
Мастер-каталог. Выключатели автоматические серии ВА-99ML EKF Basic (PDF, 225.9 КБ)
3D-модель "ВА-99МL 100 (20mi - 160mi)" (STEP, 1.7 МБ)
