Рекомендованная розничная цена 2 332 ₽ за шт
Базовая цена 3 109 ₽ за шт
Нужна помощь в выборе?
Наши менеджеры смогут оперативно помочь
вам по телефону
Характеристики
| Статус | Выводимая из ассортимента |
| Серия продукции | ВА-99МL |
| Номин. продолжительный ток Iu, А | 25 |
| Номин. напряжение, В | 400...690 |
| Номин. отключающая способность Icu при 400 В, 50 Гц, кА | 18 |
| Диапазон установки расцепителя перегрузки, А | 25...25 |
| Диапазон краткосрочной задержки расцепителя короткого замыкания, А | 200...250 |
| Диапазон регулировки без задержки срабатывания расцепителя короткого замыкания, А | 250...250 |
| Рабочая отключающая способность, Ics, кА | 13,5 |
| Количество вспомогат. нормально разомкнутых (НО) контактов | 0 |
| Количество вспомогат. нормально замкнутых (НЗ) контактов | 0 |
| Тип подключения силовой электрич. цепи | Болтовое соединение |
| Тип элемента управления | Рычаг купольный |
| Подходит для монтажа на DIN-рейку (?-типа) | Нет |
| Встроенная защита от замыканий на землю | Нет |
| С расцепителем минимального напряжения | Нет |
| Конструкция прибора | Комплектное устройство в корпусе |
| Степень защиты (IP) | IP00 |
| Количество полюсов | 3 |
| Серия | Basic |
| Есть штрихкод на каждой штуке товара | Да |
| Тип расцепителя | Термомагнитный нерегулируемый |
Индивидуальная | Групповая | Транспортная | |
|---|---|---|---|
| Количество в упаковке | 1 | 1 | 1 |
| Единица хранения | Штука | Штука | Штука |
| Штрих-код | 4690216123219 | 4690216123219 | 4690216123219 |
| Вес брутто, кг | 1.1340 | 1.1340 | 1.1340 |
| Объем, м³ | 0.00180800 | 0.00180800 | 0.00180800 |
| Длина, м | 0.1130 | 0.1130 | 0.1130 |
| Ширина, м | 0.1000 | 0.1000 | 0.1000 |
| Высота, м | 0.1600 | 0.1600 | 0.1600 |
Описание

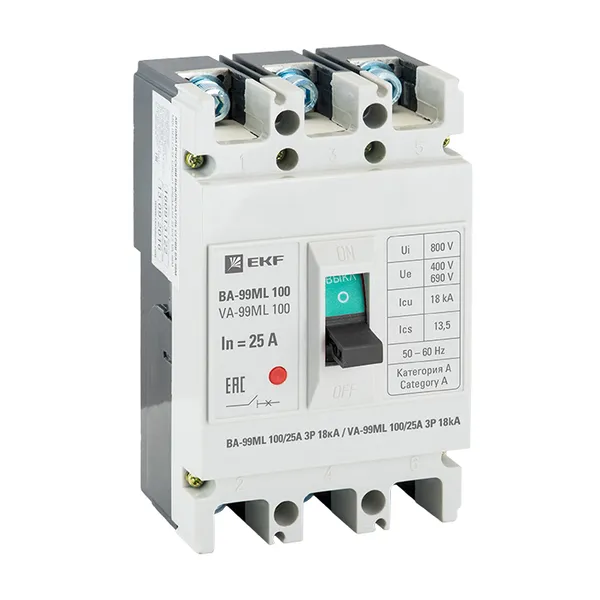

Выключатель ВА-99 выполнен в виде моноблока и состоит из основания и крышки с фальшпанелью, в которой имеется окно для рукоятки управления и толкатель кнопки «Тест» - проверки механизма отключения выключателя. Основание выполнено из термостойкой пластмассы, не поддерживающей горение и являющейся несущей конструкцией для присоединительных зажимов, неподвижных и подвижных контактов с системой дугогашения, механизма управления, блока защиты от сверхтоков. Крышка закрывает все подвижные элементы механизма управления и внутренние токоведущие части.
Документация
Сертификат соответствия C-CN.НВ29.В.00780/20 (PDF, 13.9 МБ)
Паспорт «Выключатели автоматические серии ВА-99ML EKF Basic» (PDF, 388.3 КБ)
Мастер-каталог «Выключатели автоматические серии ВА-99ML EKF Basic» (PDF, 225.9 КБ)
3D-модель «ВА-99МL 100 (20mi - 160mi)» (STEP, 1.7 МБ)
