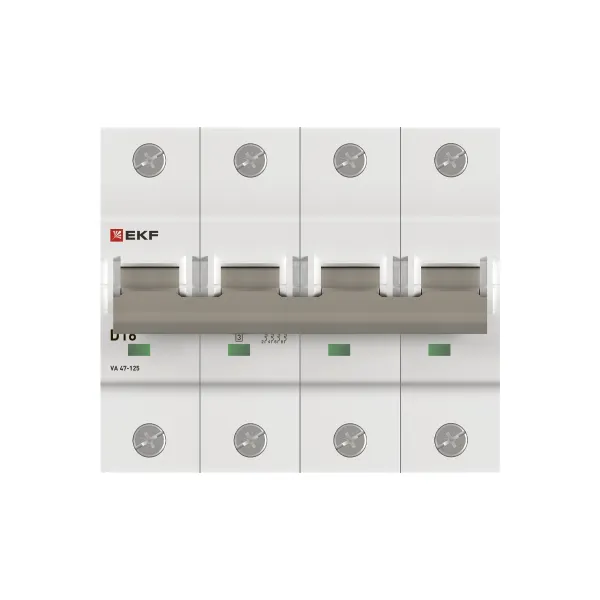

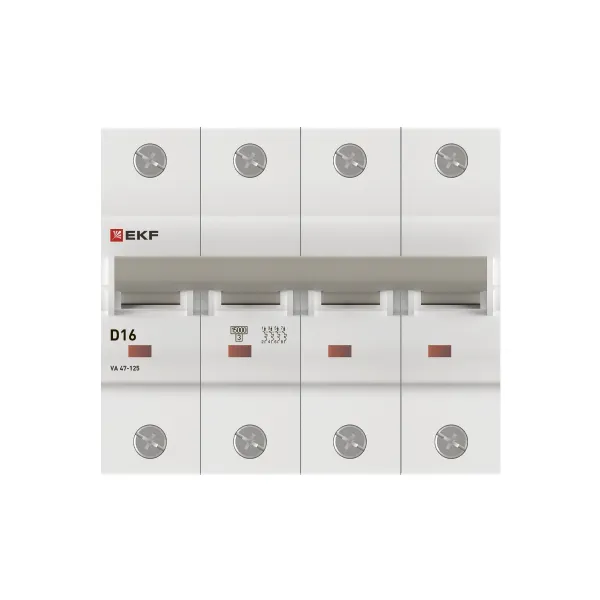

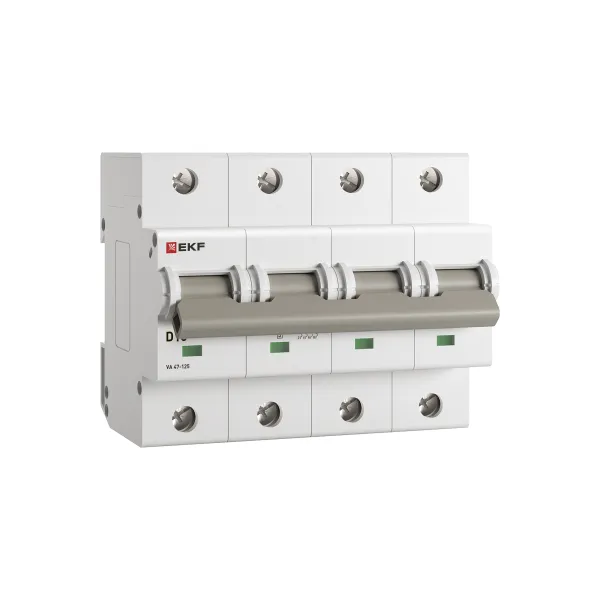

Автоматический выключатель ВА 47-125 4P 16А (D) 15кА PROXIMA EKF

Артикул скопирован

Рекомендованная розничная цена 11 522 ₽ за шт

15 363 ₽ Базовая цена за шт

Под заказ

Нужна помощь в выборе?

Наши менеджеры смогут оперативно помочь
вам по телефону 8 800 777-65-27, электронной почте 911.help@ekf.su или заполните форму

Статус: Заказная
Серия: PROxima
Серия продукции: ВА 47-125
Гарантийный срок эксплуатации: 7 лет
Номин. ток: 16 А
Общ. количество полюсов: 4
Характеристика срабатывания (кривая тока): D

Описание

Автоматические выключатели ВА 47-125 PROXIMA EKF благодаря высокой предельной коммутационной способности 15 кА могут использоваться вместо силовых автоматических выключателей.

Выключатели имеют ширину корпуса 1,5 модуля (27 мм), производятся с номинальными токами до 125 А.

Для надежного гашения дуги используется двойной разрыв контактов и две дугогасительные камеры. Оптимальная токопроводимость обеспечивается серебросодержащей контактной группой.

Техническая спецификация


Статус	Заказная
Серия	PROxima
Серия продукции	ВА 47-125
Гарантийный срок эксплуатации	7 лет
Номин. ток, А	16
Общ. количество полюсов	4
Характеристика срабатывания (кривая тока)	D
Номин. отключающая способность, кА	15
Тип расцепителя	Тепловой и электромагнитный
Номин. отключающая способность при коротком замыкании Icu IEC 60898 при 400 В, кА	15
Тип напряжения	AC (перемен.)
Номин. напряжение, В	400
Частота, Гц	50...60
Номин. напряжение изоляции Ui, В	660
Модульная ширина (общ. кол-во модульных расстояний)	6
Количество защищенных полюсов	4
Отключение незащищ. нейтрали (N) совместно с защищ. полюсом	Да
Поперечн. сечение подключ. однопроволочного (жесткого) провода, мм²	1...35
Поперечн. сечение подключ. многопроволочного (гибкого) провода, мм²	1...25
Рабочая температура окружающей среды, °C	-25...50
Класс токоограничения	3
Категория перенапряжения	3
Номинальное импульсное выдерживаемое напряжение Uimp, кВ	4
Механическая износостойкость, кол-во циклов	20000
Коммутационная износостойкость, кол-во циклов	8000
Степень защиты (IP)	IP20
Глубина установочная (встраив.), мм	82
Срок службы, лет	20
Возможна дополнит. комплектация	Нет
Способ крепления (монтажа)	DIN-рейка
Подходит для скрытого монтажа (заподлицо)	Да
Степень загрязнения	2
Гарантийный срок хранения	7 лет
Есть штрихкод на каждой штуке товара	Да

Логистические параметры

	Индивидуальная	Групповая	Транспортная
Количество в упаковке	1	3	18
Единица хранения	Штука	Упаковка	Коробка
Штрих-код	4690216554617	4690216555140	14690216555147
Вес брутто, кг	1.1680	3.5540	21.0000
Объем, м³	0.00079704	0.00234600	0.02115750
Длина, м	0.0820	0.0850	0.3100
Ширина, м	0.1080	0.3450	0.3500
Высота, м	0.0900	0.0800	0.1950

Описание

Выключатели имеют ширину корпуса 1,5 модуля (27 мм), производятся с номинальными токами до 125 А.
