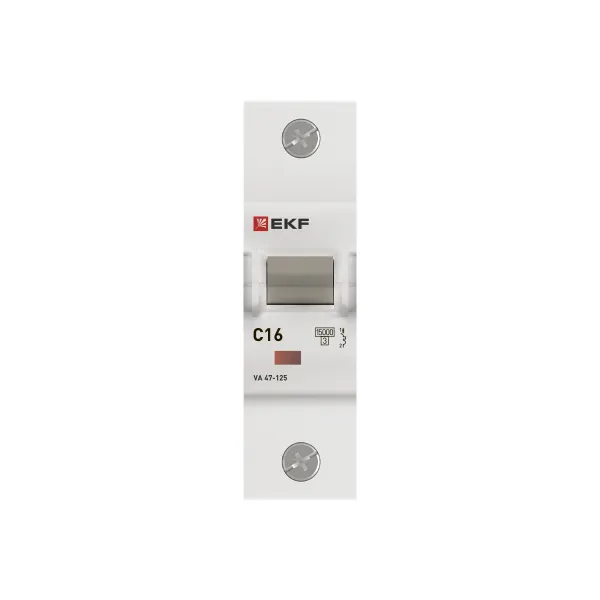

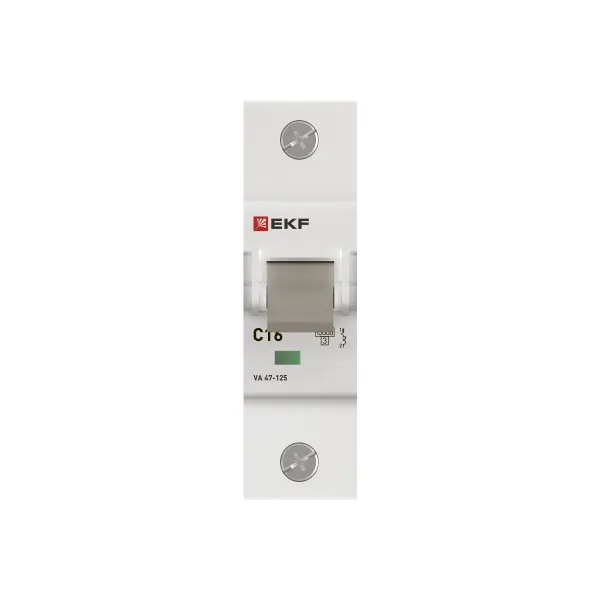

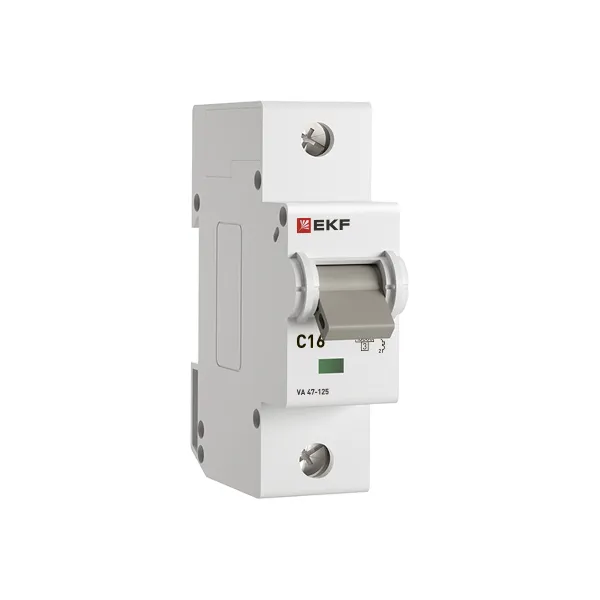

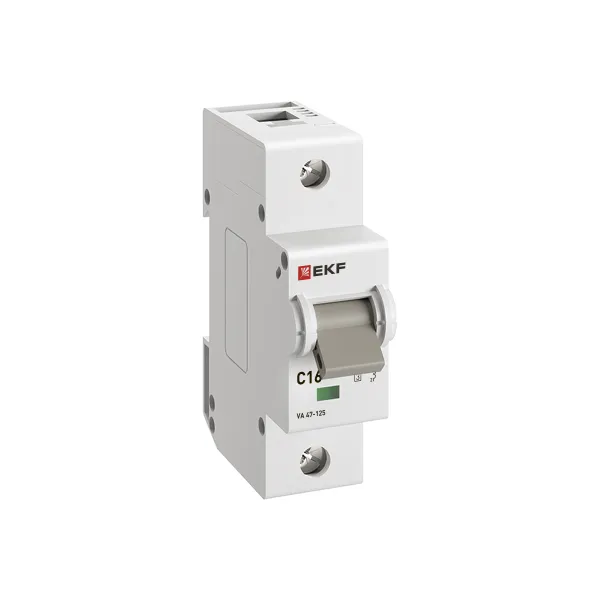

Автоматический выключатель ВА 47-125 1P 16А (C) 15кА PROXIMA EKF
/products/A65E0DB29B096FFE0780326C3315A160.jpg)
/products/A54569B770CF653FF30F5A064949C5F3.jpg)
/products/987633635A35F8AB6ED562664EA3986A.jpg)
/products/6DFDCC363B5DA3D213D14DC32659A72C.jpg)
/products/A65E0DB29B096FFE0780326C3315A160.jpg)
/products/A54569B770CF653FF30F5A064949C5F3.jpg)
/products/987633635A35F8AB6ED562664EA3986A.jpg)
/products/6DFDCC363B5DA3D213D14DC32659A72C.jpg)
Рекомендованная розничная цена 1 970 ₽ за шт
Базовая цена 2 626 ₽ за шт
Нужна помощь в выборе?
Наши менеджеры смогут оперативно помочь
вам по телефону
Характеристики
Техническая спецификация
| Статус | Регулярная |
| Серия | PROxima |
| Серия продукции | ВА 47-125 |
| Гарантийный срок эксплуатации | 7 лет |
| Номин. ток, А | 16 |
| Общ. количество полюсов | 1 |
| Характеристика срабатывания (кривая тока) | C |
| Номин. отключающая способность, кА | 15 |
| Тип расцепителя | Тепловой и электромагнитный |
| Номин. отключающая способность при коротком замыкании Icu IEC 60898 при 230 В, кА | 15 |
| Тип напряжения | AC (перемен.) |
| Номин. напряжение, В | 230 |
| Частота, Гц | 50...60 |
| Номин. напряжение изоляции Ui, В | 660 |
| Модульная ширина (общ. кол-во модульных расстояний) | 1,5 |
| Количество защищенных полюсов | 1 |
| Отключение незащищ. нейтрали (N) совместно с защищ. полюсом | Нет |
| Поперечн. сечение подключ. однопроволочного (жесткого) провода, мм² | 1...35 |
| Поперечн. сечение подключ. многопроволочного (гибкого) провода, мм² | 1...25 |
| Рабочая температура окружающей среды, °C | -25...50 |
| Класс токоограничения | 3 |
| Категория перенапряжения | 3 |
| Номинальное импульсное выдерживаемое напряжение Uimp, кВ | 4 |
| Механическая износостойкость, кол-во циклов | 20000 |
| Коммутационная износостойкость, кол-во циклов | 8000 |
| Степень защиты (IP) | IP20 |
| Глубина установочная (встраив.), мм | 82 |
| Срок службы, лет | 20 |
| Возможна дополнит. комплектация | Нет |
| Способ крепления (монтажа) | DIN-рейка |
| Подходит для скрытого монтажа (заподлицо) | Да |
| Степень загрязнения | 2 |
| Гарантийный срок хранения | 7 лет |
| Есть штрихкод на каждой штуке товара | Да |
Логистические параметры
Индивидуальная | Групповая | Транспортная | |
|---|---|---|---|
| Количество в упаковке | 1 | 12 | 72 |
| Единица хранения | Штука | Упаковка | Коробка |
| Штрих-код | 4690216533926 | 4690216533933 | 14690216533923 |
| Вес брутто, кг | 0.2920 | 3.5540 | 21.0000 |
| Объем, м³ | 0.00019926 | 0.00234600 | 0.02115750 |
| Длина, м | 0.0820 | 0.0850 | 0.3100 |
| Ширина, м | 0.0270 | 0.3450 | 0.3500 |
| Высота, м | 0.0900 | 0.0800 | 0.1950 |
Описание
Описание
Автоматические выключатели ВА 47-125 PROXIMA EKF благодаря высокой предельной коммутационной способности 15 кА могут использоваться вместо силовых автоматических выключателей. Выключатели имеют ширину корпуса 1,5 модуля (27 мм), производятся с номинальными токами до 125 А. Для надежного гашения дуги используется двойной разрыв контактов и две дугогасительные камеры. Оптимальная токопроводимость обеспечивается серебросодержащей контактной группой.
Промо-сайт продуктаДокументация
Документация
Сертификаты
Сертификат соответствия ТР/ТС 004/2011 ЕАЭС RU C-CN.HB26.B.05111/24 (PDF, 1.1 МБ)
Декларация о соответствии ТР 037/2016 ЕАЭС N RU Д-CN.РА01.В.87679/25 (PDF, 359.7 КБ)
Паспорта
Паспорт «Выключатели автоматические ВА 47-125 PROXIMA EKF» (PDF, 351.7 КБ)
Мастер-каталоги
Мастер-каталог, раздел «Выключатели автоматические ВА 47-125 PROXIMA EKF» (PDF, 332.0 КБ)
3D-модели
3D-модель ВА 47-125/1p (STEP, 1.6 МБ)
Чертежи
Чертеж «Выключатель автоматический 1P ВА 47-125 PROXIMA EKF» (DWG, 41.1 КБ)
