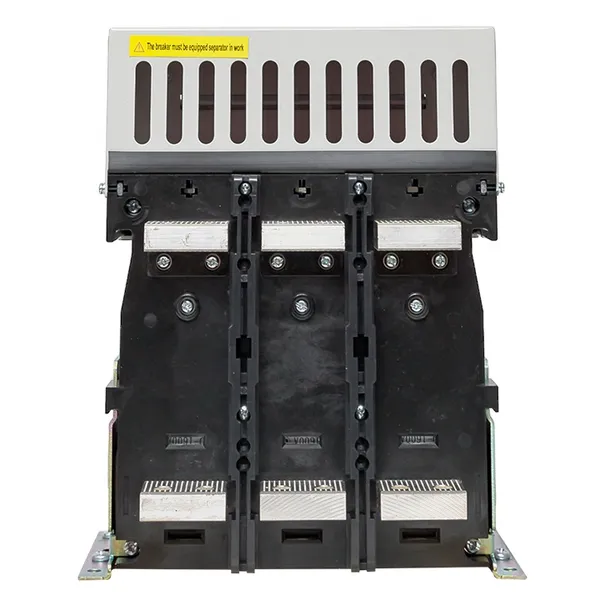

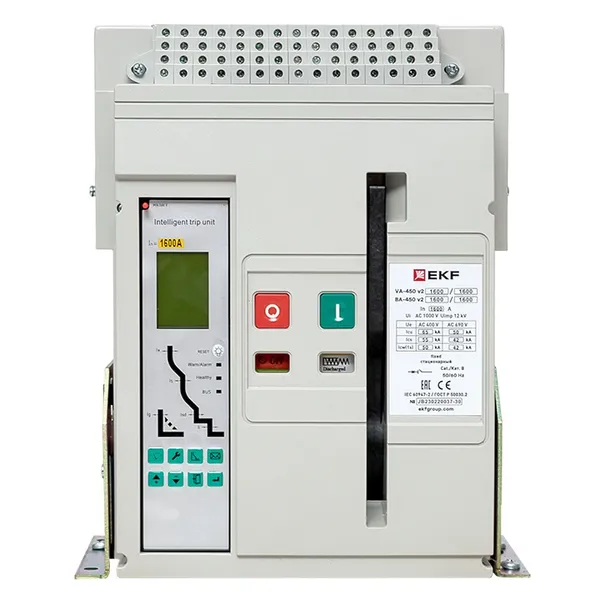

Выключатель автоматический ВА-450 1600/630А 3P 65кА стационарный v2 EKF

Артикул скопирован

Рекомендованная розничная цена 297 784 ₽ за шт

397 045 ₽ Базовая цена за шт

Товар есть в наличии

Нужна помощь в выборе?

Наши менеджеры смогут оперативно помочь
вам по телефону 8 800 777-65-27, электронной почте 911.help@ekf.su или заполните форму

Техническая спецификация


Статус	Заказная
Номин. продолжительный ток Iu, А	630
Номин. отключающая способность Icu при 400 В, 50 Гц, кА	65
Количество полюсов	3
Конструкция прибора	Встраив. устройство фиксированной установки (стационарный)
Поддержка коммуникации	Да
Количество вспомогат. нормально разомкнутых (НО) контактов	0
Количество вспомогат. нормально замкнутых (НЗ) контактов	0
Диапазон установки расцепителя перегрузки, А	252...630
Номин. напряжение, В	400...690
Тип подключения силовой электрич. цепи	Болтовое соединение
Тип элемента управления	Кнопка нажимная
Диапазон краткосрочной задержки расцепителя короткого замыкания, А	252...9450
Подходит для монтажа на DIN-рейку (?-типа)	Нет
Встроенная защита от замыканий на землю	Да
С расцепителем минимального напряжения	Да
Степень защиты (IP)	IP00
Тип главных выводов	Горизонтальные
Защитные функции	L.S.I.N.G.

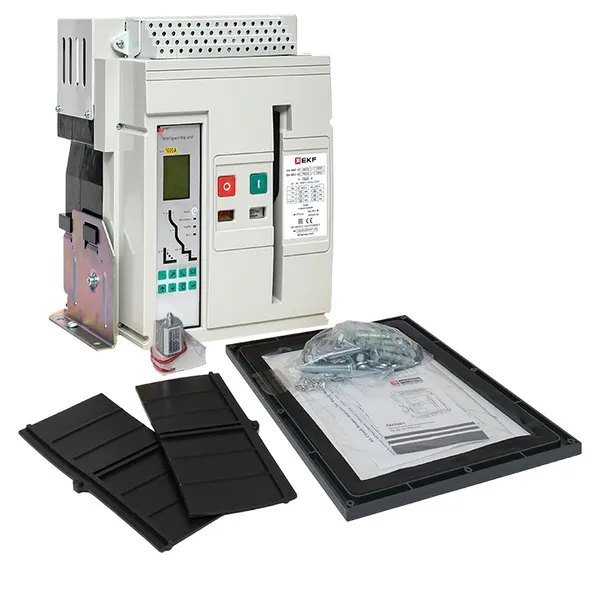

Дополнительные принадлежности в комплекте	Моторный привод, независимый расцепитель, соленоид включения (220В AC)
Количество и тип контактов положения выключателя	2 НО, 4 перекидных
Количество и тип аварийных контактов	1 НЗ
Диапазон регулировки тока замыкания на землю	ВЫКЛ, 0.2 - 1 x In (мин. 100А)
Поддержка MODBUS	Да

Логистические параметры

	Индивидуальная	Групповая	Транспортная
Количество в упаковке	1	1	1
Единица хранения	Штука	Штука	Штука
Штрих-код	4690216493121	4690216493121	4690216493121
Вес брутто, кг	21.0000	21.0000	21.0000
Объем, м³	0.02332200	0.02332200	0.02332200
Длина, м	0.2600	0.2600	0.2600
Ширина, м	0.2600	0.2600	0.2600
Высота, м	0.3450	0.3450	0.3450

Описание

Выключатели автоматические серии ВА-45 v2 EKF до 6300А предназначены для проведения тока в нормальном режиме и отключения сверхтоков при коротких замыканиях и перегрузках (в том числе при однофазных замыканиях на землю) и применяются в трехфазных электрических сетях переменного тока напряжением до 690В частотой 50 Гц. Данные выключатели применяются в качестве вводных автоматических выключателей; для защиты цепей электродвигателей, а также отходящих линий, в том числе в ГРЩ, ЩС; в схемах автоматического включения резервного питания с секционированием (на трех выключателях) и без секционирования (на выключателях); для защиты отходящих линий на низкой стороне трансформаторных п/ст 10/0,4 кВ.

Применение

В качестве вводных автоматических выключателей в электрощите для обеспечения объектов гражданского жилого строительства, коммерческих строительных объектов, производственных площадок.
• для защиты цепей электродвигателей;
• защиты отходящих линий, в том числе в ГРЩ, ЩС;
• в схемах автоматического включения резервного питания с секционированием (на трех выключателях) и без секционирования (на выключателях);
• для защиты отходящих линий на низкой стороне трансформаторных п/ст 10/0,4 кВ.
Выключатель с номинальным током 630 A или ниже может также использоваться для распределительных сетей с асинхронным 50 (60) Гц и 400 В двигателем для защиты его от перегрузки, короткого замыкания, обрыва фазы, замыкания на землю и другие неисправности.
