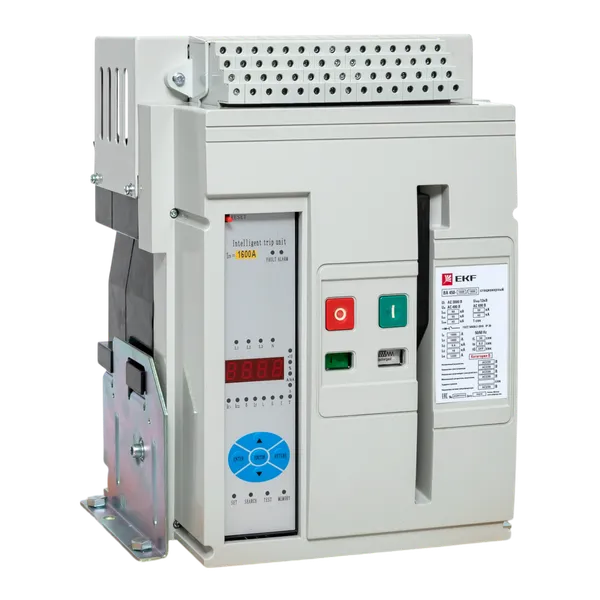

Автоматический выключатель ВА-450 1600/ 200А 3P 55кА стационарный EKF
/products/008F2F5055972FCAF60BF5285AABD0DA.png)
/products/008F2F5055972FCAF60BF5285AABD0DA.png)
Рекомендованная розничная цена 269 102 ₽ за шт
358 802 ₽ Базовая цена за шт
Нужна помощь в выборе?
Наши менеджеры смогут оперативно помочь
вам по телефону
Характеристики
Техническая спецификация
| Статус | Регулярная |
| Номин. продолжительный ток Iu, А | 200 |
| Номин. отключающая способность Icu при 400 В, 50 Гц, кА | 55 |
| Количество полюсов | 3 |
| Конструкция прибора | Встраив. устройство фиксированной установки (стационарный) |
| Диапазон установки расцепителя перегрузки, А | 80...200 |
| Номин. напряжение, В | 400...690 |
| Количество вспомогат. нормально разомкнутых (НО) контактов | 0 |
| Количество вспомогат. нормально замкнутых (НЗ) контактов | 0 |
| Тип подключения силовой электрич. цепи | Болтовое соединение |
| Тип элемента управления | Кнопка нажимная |
| Диапазон краткосрочной задержки расцепителя короткого замыкания, А | 80...3000 |
| Подходит для монтажа на DIN-рейку (?-типа) | Нет |
| Встроенная защита от замыканий на землю | Да |
| С расцепителем минимального напряжения | Да |
| Степень защиты (IP) | IP00 |
| Серия | PROxima |
| Гарантийный срок хранения | 7 лет |
| Прямой контракт | Нет |
| Есть штрихкод на каждой штуке товара | Да |
| Тип оборудования | Аксессуар |
| Тип главных выводов | Горизонтальные |
| Защитные функции | L.S.I.N.G. |
| Дополнительные принадлежности в комплекте | Моторный привод, независимый расцепитель, соленоид включения (220В AC) |
| Количество и тип контактов положения выключателя | 4 перекидных |
| Количество и тип аварийных контактов | 1 НЗ |
| Диапазон регулировки тока замыкания на землю | ВЫКЛ, 0.2 - 1 x In (мин. 100А) |
Логистические параметры
Индивидуальная | Групповая | Транспортная | |
|---|---|---|---|
| Количество в упаковке | 1 | 1 | 1 |
| Единица хранения | Штука | Штука | Штука |
| Штрих-код | 4690216138176 | 4690216138176 | 4690216138176 |
| Вес брутто, кг | 21.0000 | 21.0000 | 21.0000 |
| Объем, м³ | 0.02332200 | 0.02332200 | 0.02332200 |
| Длина, м | 0.2600 | 0.2600 | 0.2600 |
| Ширина, м | 0.2600 | 0.2600 | 0.2600 |
| Высота, м | 0.3450 | 0.3450 | 0.3450 |
Описание
Описание
Выключатели автоматические серии ВА-45 v2 EKF до 6300А предназначены для проведения тока в нормальном режиме и отключения сверхтоков при коротких замыканиях и перегрузках (в том числе при однофазных замыканиях на землю) и применяются в трехфазных электрических сетях переменного тока напряжением до 690В частотой 50 Гц. Данные выключатели применяются в качестве вводных автоматических выключателей; для защиты цепей электродвигателей, а также отходящих линий, в том числе в ГРЩ, ЩС; в схемах автоматического включения резервного питания с секционированием (на трех выключателях) и без секционирования (на выключателях); для защиты отходящих линий на низкой стороне трансформаторных п/ст 10/0,4 кВ.
Применение
- В качестве вводных автоматических выключателей в электрощите для обеспечения объектов гражданского жилого строительства, коммерческих строительных объектов, производственных площадок.
- • для защиты цепей электродвигателей;
- • защиты отходящих линий, в том числе в ГРЩ, ЩС;
- • в схемах автоматического включения резервного питания с секционированием (на трех выключателях) и без секционирования (на выключателях);
- • для защиты отходящих линий на низкой стороне трансформаторных п/ст 10/0,4 кВ.
- Выключатель с номинальным током 630 A или ниже может также использоваться для распределительных сетей с асинхронным 50 (60) Гц и 400 В двигателем для защиты его от перегрузки, короткого замыкания, обрыва фазы, замыкания на землю и другие неисправности.
Комплектация
- 1. Автоматический выключатель ВА-450 (в сборе со всеми дополнительными устройствами). 2. Болты. 3. Паспорт.
Документация
Документация
Сертификаты
Сертификат соответствия C-CN.НВ29.В.00780/20 (PDF, 13.9 МБ)
Сертификат соответствия ЕАЭС RU C-CN.НР15.В.00013-19 (PDF, 1.6 МБ)
Паспорта
Паспорт «Автоматический выключатель ВА-450» (PDF, 516.0 КБ)
Мастер-каталоги
Мастер-каталог, раздел «Выключатели автоматические серии ВА–450 EKF» (PDF, 591.5 КБ)
Прочее
Схема подключения (PNG, 67.8 КБ)
Руководство пользователя (PDF, 1.4 МБ)
Инструкции
Руководство пользователя «Автоматический выключатель серии ВА-450 EKF» (PDF, 1.3 МБ)
3D-модели
3D-модели «Выключатели автоматические ВА-450 до 1600А» (7Z, 143.0 КБ)
