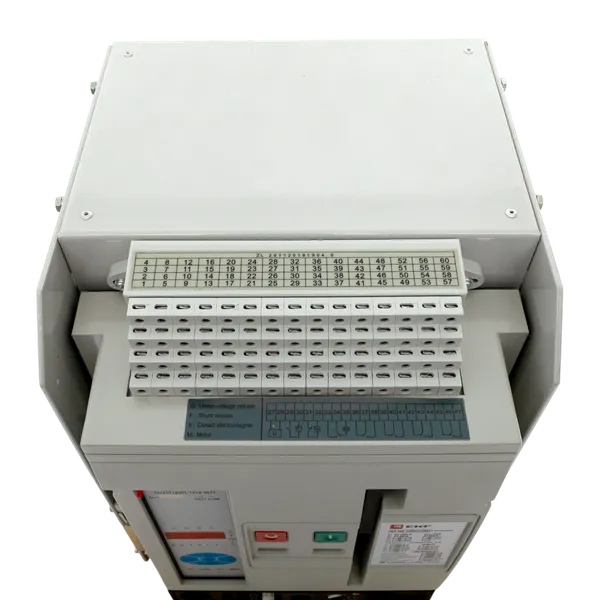

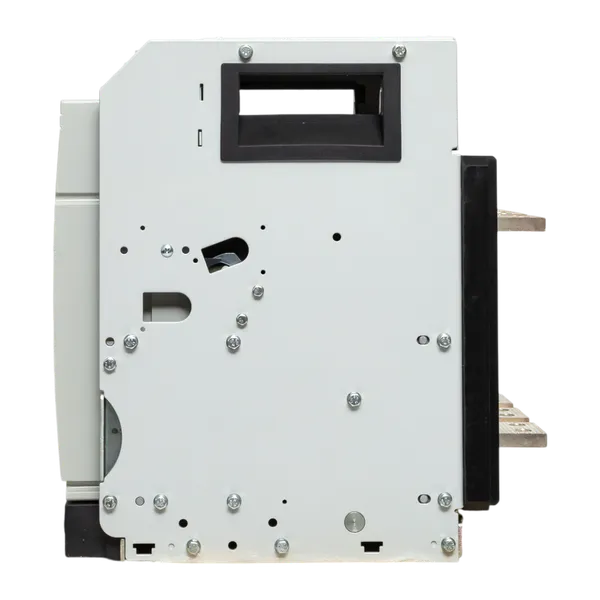

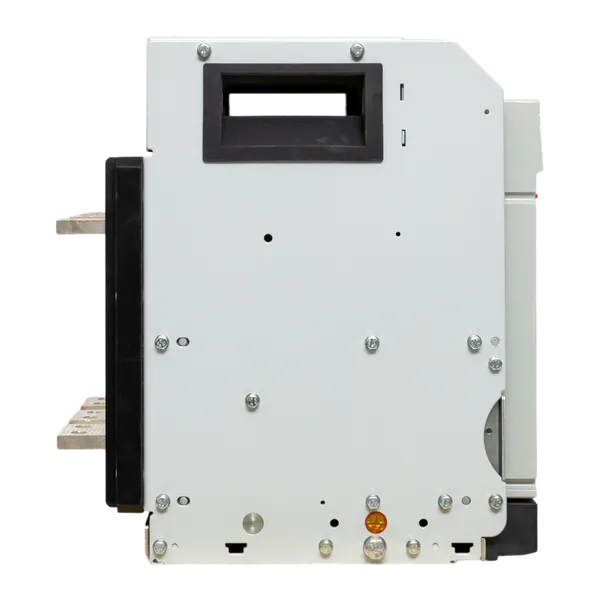

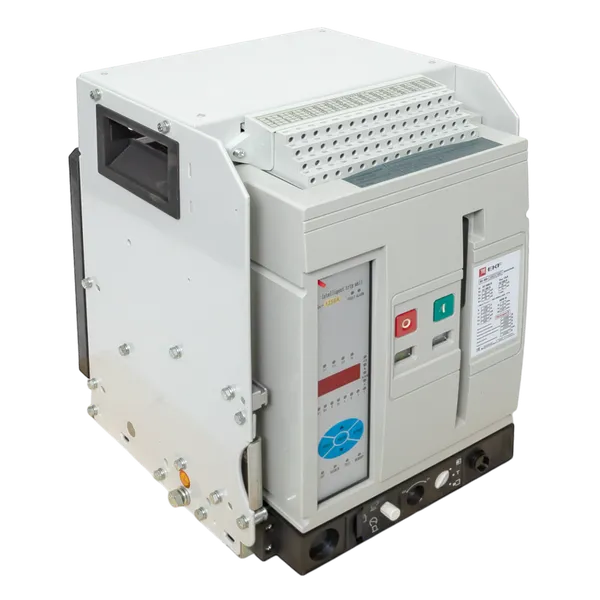

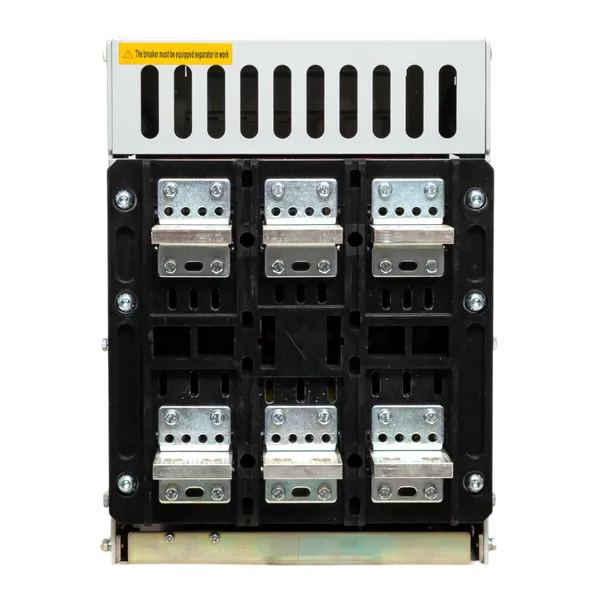

Автоматический выключатель ВА-450 1600/1600А 3P 55кА выкатной EKF

Артикул скопирован

Рекомендованная розничная цена 382 725 ₽ за шт

510 300 ₽ Базовая цена за шт

Товар есть в наличии

Нужна помощь в выборе?

Наши менеджеры смогут оперативно помочь вам по телефону 8 800 777-65-27, электронной почте 911.help@ekf.su или заполните форму

Характеристики

Техническая спецификация

СтатусРегулярная
СерияPROxima
Номин. отключающая способность Icu при 400 В, 50 Гц, кА55
Номин. продолжительный ток Iu, А1 600
Диапазон установки расцепителя перегрузки, А640...1600
Номин. напряжение, В400...690
Количество вспомогат. нормально разомкнутых (НО) контактов0
Количество вспомогат. нормально замкнутых (НЗ) контактов0
Тип подключения силовой электрич. цепиБолтовое соединение
Тип элемента управленияКнопка нажимная
Диапазон краткосрочной задержки расцепителя короткого замыкания, А6400...16000
Диапазон регулировки без задержки срабатывания расцепителя короткого замыкания, А6400...128000
Подходит для монтажа на DIN-рейку (?-типа)Нет
Встроенная защита от замыканий на землюДа
С расцепителем минимального напряженияНет
Конструкция прибораВыдвижное/выкатное устройство
Степень защиты (IP)IP00
Гарантийный срок хранения7 лет
Прямой контрактНет
Есть штрихкод на каждой штуке товараДа
Тип оборудованияАксессуар

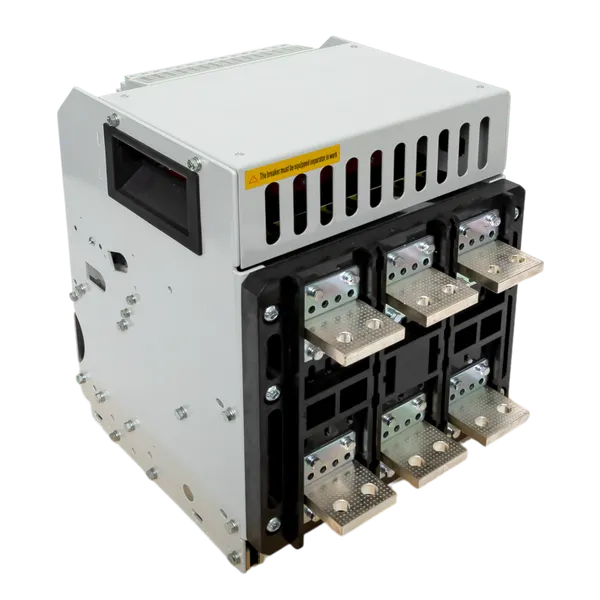

Тип главных выводовГоризонтальные
Защитные функцииL.S.I.N.G.
Дополнительные принадлежности в комплектеМоторный привод, независимый расцепитель, соленоид включения (220В AC)
Количество и тип контактов положения выключателя4 перекидных
Количество и тип аварийных контактов1 НЗ
Диапазон регулировки тока замыкания на землюВЫКЛ, 0.2 - 1 x In (мин. 100А)

Логистические параметры

Описание

Описание

Выключатели автоматические серии ВА-45 v2 EKF до 6300А предназначены для проведения тока в нормальном режиме и отключения сверхтоков при коротких замыканиях и перегрузках (в том числе при однофазных замыканиях на землю) и применяются в трехфазных электрических сетях переменного тока напряжением до 690В частотой 50 Гц. Данные выключатели применяются в качестве вводных автоматических выключателей; для защиты цепей электродвигателей, а также отходящих линий, в том числе в ГРЩ, ЩС; в схемах автоматического включения резервного питания с секционированием (на трех выключателях) и без секционирования (на выключателях); для защиты отходящих линий на низкой стороне трансформаторных п/ст 10/0,4 кВ.

Применение

  • В качестве вводных автоматических выключателей в электрощите для обеспечения объектов гражданского жилого строительства, коммерческих строительных объектов, производственных площадок.
  • • для защиты цепей электродвигателей;
  • • защиты отходящих линий, в том числе в ГРЩ, ЩС;
  • • в схемах автоматического включения резервного питания с секционированием (на трех выключателях) и без секционирования (на выключателях);
  • • для защиты отходящих линий на низкой стороне трансформаторных п/ст 10/0,4 кВ.
  • Выключатель с номинальным током 630 A или ниже может также использоваться для распределительных сетей с асинхронным 50 (60) Гц и 400 В двигателем для защиты его от перегрузки, короткого замыкания, обрыва фазы, замыкания на землю и другие неисправности.

Комплектация

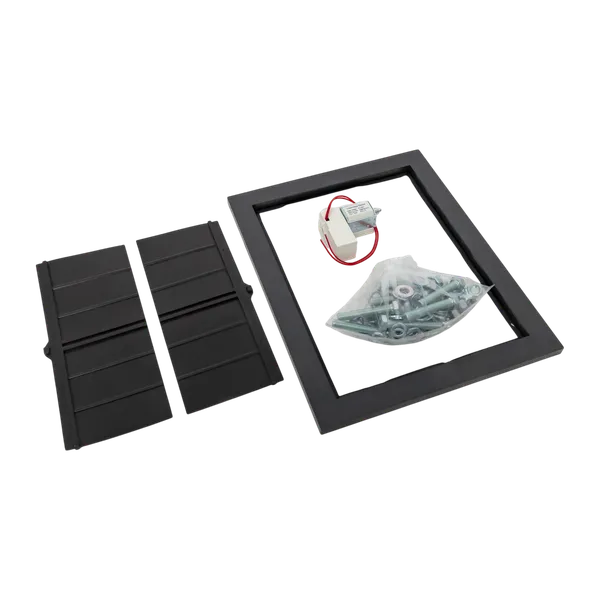

  1. 1. Автоматический выключатель ВА-450 (в сборе со всеми дополнительными устройствами). 2. Болты. 3. Паспорт.
