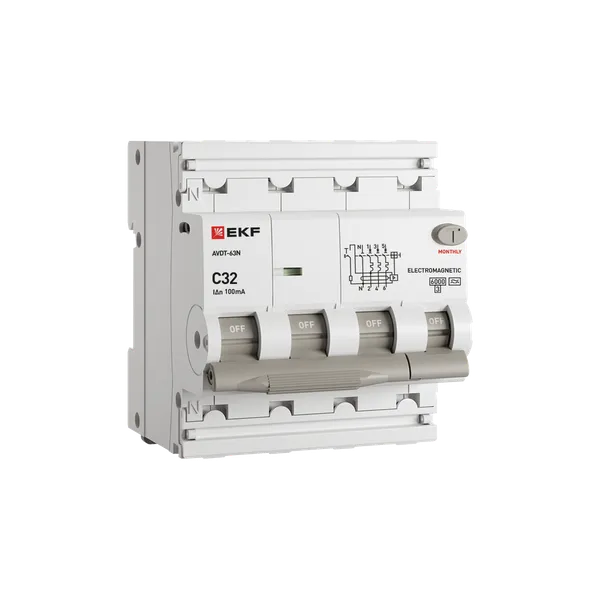

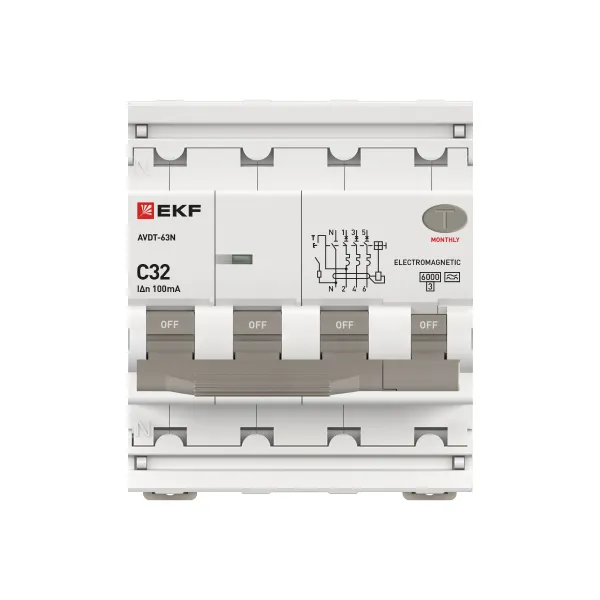

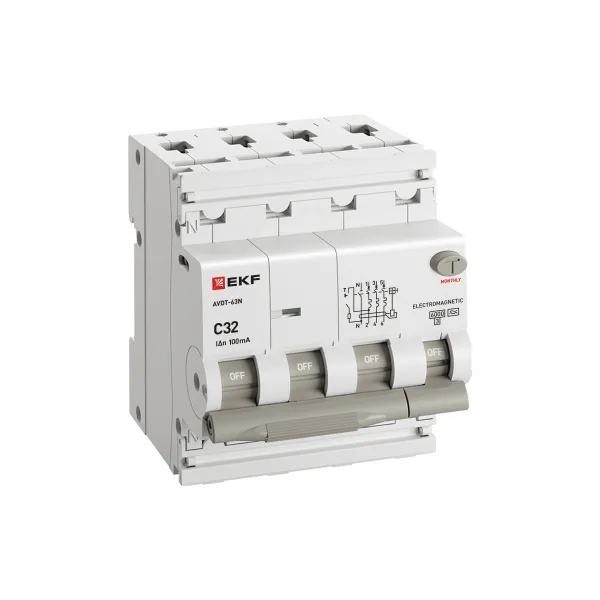

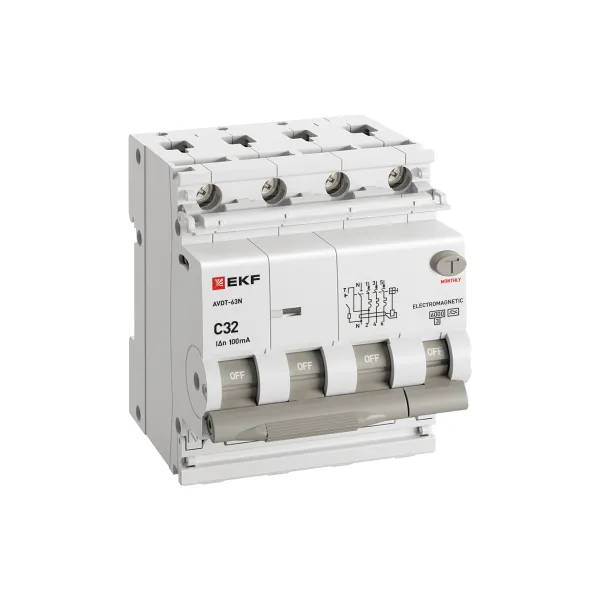

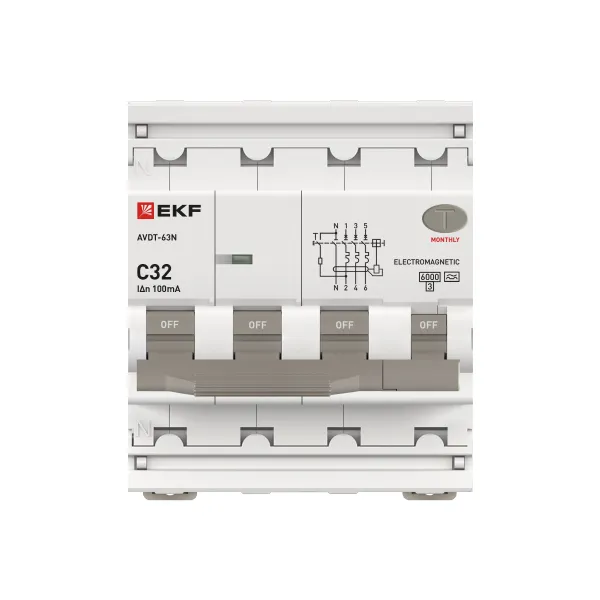

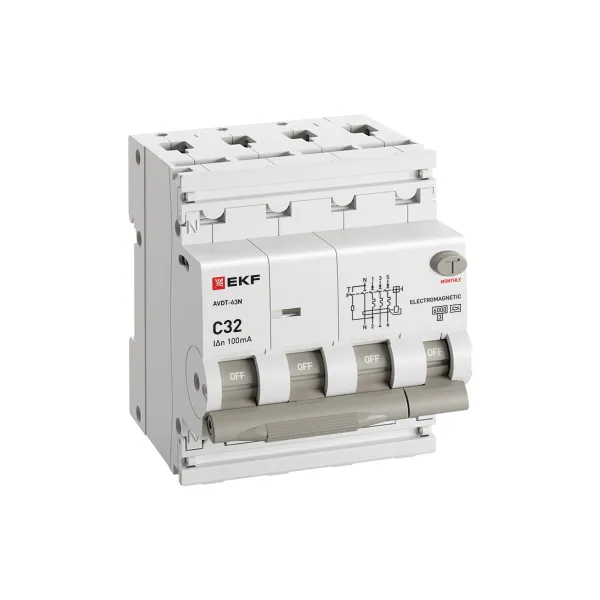

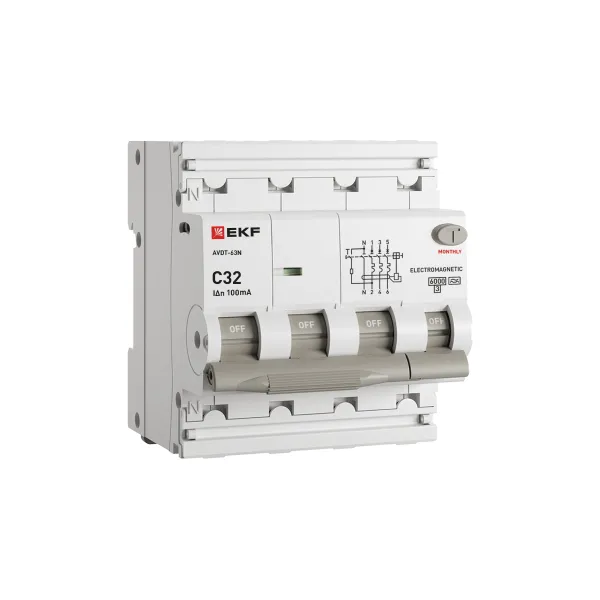

Автоматический выключатель дифференциального тока АВДТ-63N 3P+N 32А характеристика C 100мА тип A электромеханический 6кА PROXIMA EKF
/products/097E286A6907939618594340DCEBF30F.jpg)
/products/CB59D5286A33CE090239A8C353C77395.jpg)
/products/060BF6F9A5E9E65714B7CFB6D16C9AB4.jpg)
/products/F12525B643BDD5DC52AC0360F21FD5B2.jpg)
/products/050F8B208B973161A7D50D45308051A6.jpg)
/products/097E286A6907939618594340DCEBF30F.jpg)
/products/CB59D5286A33CE090239A8C353C77395.jpg)
/products/060BF6F9A5E9E65714B7CFB6D16C9AB4.jpg)
/products/F12525B643BDD5DC52AC0360F21FD5B2.jpg)
/products/050F8B208B973161A7D50D45308051A6.jpg)
Рекомендованная розничная цена 3 988 ₽ за шт
Базовая цена 5 317 ₽ за шт
63 808 ₽ Цена за упаковку
Нужна помощь в выборе?
Наши менеджеры смогут оперативно помочь
вам по телефону
Характеристики
Техническая спецификация
| Статус |
Заказная
|
| Серия | PROxima |
| Защита от ложного срабатывания | Нет |
| Номинальное импульсное выдерживаемое напряжение Uimp, кВ | 6 |
| Номин. отключающая способность при коротком замыкании Icn по EN 61009-1, кА | 6 |
| Характеристика отключения | Без задержки |
| Тип напряжения | AC (перемен.) |
| Глубина установочная (встраив.), мм | 72 |
| Номин. ток, А | 32 |
| Номин. напряжение, В | 400 |
| Характеристика срабатывания (кривая тока) | C |
| Номин. напряжение изоляции Ui, В | 500 |
| Номин. ток утечки, А | 0,1 |
| Тип тока утечки | A |
| Устойчивость к импульсному току, кА | 6 |
| Класс токоограничения | 3 |
| Категория перенапряжения | 3 |
| Степень загрязнения | 3 |
| Модульная ширина (общ. кол-во модульных расстояний) | 4 |
| Частота | 50/60 Гц |
| Степень защиты (IP) | IP20 |
| Количество защищенных полюсов | 3 |
| Отключение незащищ. нейтрали (N) совместно с защищ. полюсом | Да |
| Подходит для скрытого монтажа (заподлицо) | Да |
| Поперечн. сечение подключ. однопроволочного (жесткого) провода, мм² | 0...25 |
| Поперечн. сечение подключ. многопроволочного (гибкого) провода, мм² | 0...16 |
| С блокировкой | Нет |
| Рабочая температура окружающей среды, °C | -25...50 |
| Общ. количество полюсов | 4 |
| Номин. отключающая способность по IEC 60947-2, кА | 6 |
| Серия продукции | АВДТ-63N |
| Гарантийный срок хранения, лет | 7 |
| Гарантийный срок эксплуатации, лет | 7 |
| Срок службы, лет | 20 |
| Механическая износостойкость, кол-во циклов | 20000 |
| Коммутационная износостойкость, кол-во циклов | 10000 |
| Тип модуля дифференциальной защиты | Электромеханический |
Логистические параметры
Индивидуальная | Групповая | Транспортная | |
|---|---|---|---|
| Количество в упаковке | 1 | 1 | 16 |
| Единица хранения | Штука | Штука | Коробка |
| Штрих-код | 4690216639161 | 4690216639161 | 14690216640089 |
| Вес брутто, кг | 0.4500 | 0.4500 | 7.5000 |
| Объем, м³ | 0.00051600 | 0.00051600 | 0.01007171 |
| Длина, м | 0.0860 | 0.0860 | 0.3130 |
| Ширина, м | 0.0750 | 0.0750 | 0.1860 |
| Высота, м | 0.0800 | 0.0800 | 0.1730 |
Описание
Описание
Автоматический выключатель дифференциального тока АВДТ-63N PROXIMA EKF – это аппарат, сочетающий функции автоматического выключателя с электромеханическим или электронным УЗО. При обнаружении автоматическим выключателем в защищаемом участке сети тока утечки (повреждения) на землю или сверхтока (тока перегрузки или короткого замыкания) происходит срабатывание устройства, приводящее к отключению защищаемой сети. Особая конструкция рычага обеспечивает информативность устройства, указывая на причину срабатывания (опущена только часть рычага – короткое замыкание или перегрузка, опущены обе части рычага – ток утечки). Особенностью данной серии АВДТ является усовершенствованная конструкция. Данные выключатели имеют пластиковые крышки, закрывающие доступ к винтовым зажимам и служащие для опломбирования винтовых клемм, что исключает несанкционированный доступ к проводникам. Автоматические выключатели дифференциального тока АВДТ-63N PROXIMA EKF соответствуют ГОСТ IEC 61009-1. Возможна коммутация алюминиевым и медным проводником.
Документация
Документация
Сертификаты
Сертификат соответствия ЕАЭС KG417-045.CN.02.00479 (PDF, 3.0 МБ)
Паспорта
Паспорт «Автоматический выключатель дифференциального тока АВДТ-63N» (PDF, 1008.3 КБ)
Прочее
Информационное письмо_Переход линейки PROXIMA_общее (PDF, 340.5 КБ)
Информационное письмо_Переход линейки PROXIMA_серия АД-32 (PDF, 429.2 КБ)
Информационное письмо_Переход линейки PROXIMA_серия АВДТ-63 (PDF, 374.0 КБ)
Переход линейки PROXIMA (XLSX, 85.5 КБ)
3D-модели
3Д - модель «АВДТ-63N» (STEP, 28.7 МБ)
Чертежи
Чертеж «Автоматический выключатель дифференциального тока АВДТ-63N 3P+N PROXIMA EKF» (DWG, 132.6 КБ)
Промо-материалы
Буклет «Обновленная PROXIMA» (PDF, 4.7 МБ)
