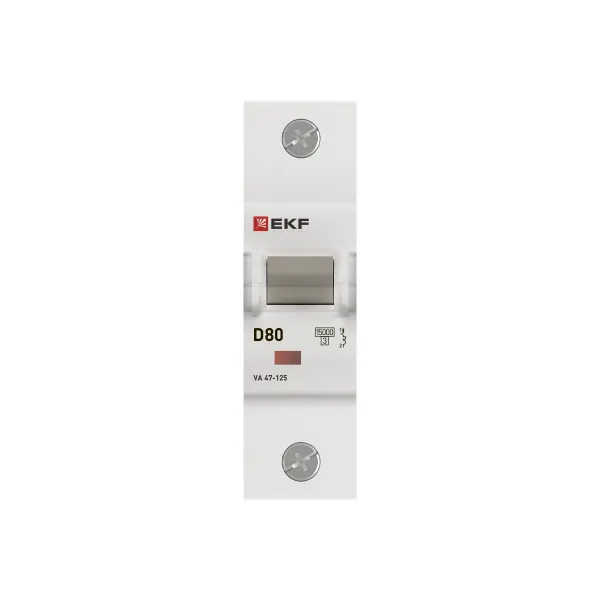

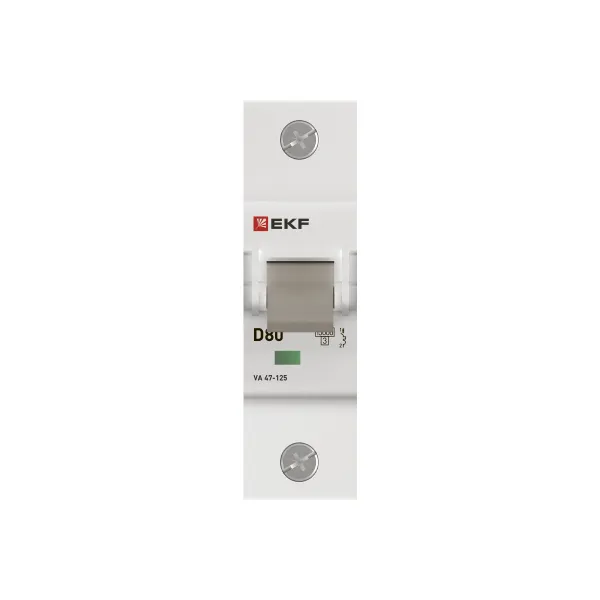

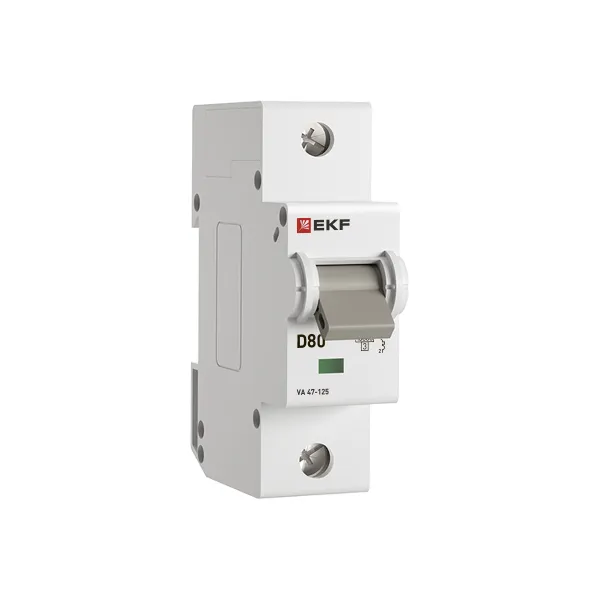

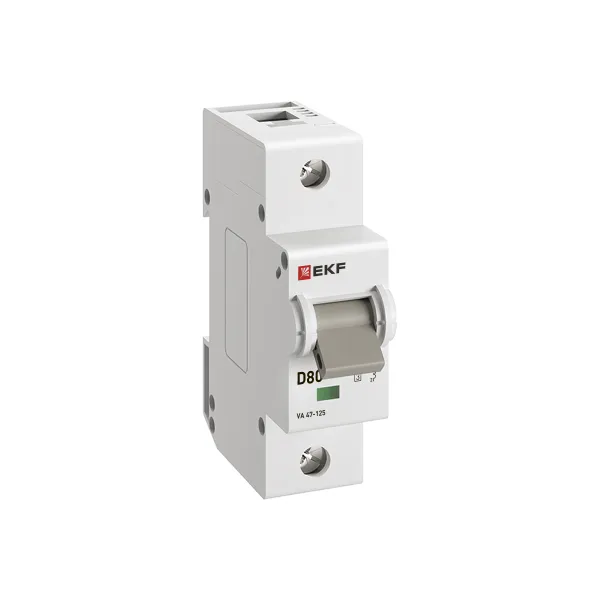

Автоматический выключатель ВА 47-125 1P 80А (D) 15кА PROXIMA EKF
1 833 ₽ за шт
2 445 ₽ за шт
Нужна помощь в выборе?
Наши менеджеры смогут оперативно помочь вам по телефону
Описание
Описание
Автоматические выключатели ВА 47-125 EKF PROxima благодаря высокой предельной коммутационной способности 15 кА могут использоваться вместо силовых автоматических выключателей. Выключатели имеют ширину корпуса 1,5 модуля (27 мм), производятся с номинальными токами до 125 А. Для надежного гашения дуги используется двойной разрыв контактов и две дугогасительные камеры. Оптимальная токопроводимость обеспечивается серебросодержащей контактной группой.
Промо-страница продуктаХарактеристики
Техническая спецификация
Статус | Заказная |
Серия продукции | ВА 47-125 |
Серия | PROxima |
Гарантийный срок эксплуатации | 7 лет |
Номин. ток, А | 80 |
Общ. количество полюсов | 1 |
Характеристика срабатывания (кривая тока) | D |
Номин. отключающая способность при коротком замыкании Icu IEC 60898 при 230 В, кА | 15 |
Тип напряжения | AC (перемен.) |
Номин. напряжение, В | 230 |
Частота, Гц | 50...60 |
Номин. напряжение изоляции Ui, В | 660 |
Модульная ширина (общ. кол-во модульных расстояний) | 1,5 |
Количество защищенных полюсов | 1 |
Отключение незащищ. нейтрали (N) совместно с защищ. полюсом | Нет |
Поперечн. сечение подключ. однопроволочного (жесткого) провода, мм² | 25...50 |
Поперечн. сечение подключ. многопроволочного (гибкого) провода, мм² | 25...35 |
Рабочая температура окружающей среды, °C | -25...50 |
Класс токоограничения | 3 |
Категория перенапряжения | 3 |
Номинальное импульсное выдерживаемое напряжение Uimp, кВ | 4 |
Механическая износостойкость, кол-во циклов | 20000 |
Коммутационная износостойкость, кол-во циклов | 8000 |
Степень защиты (IP) | IP20 |
Глубина установочная (встраив.), мм | 82 |
Срок службы, лет | 20 |
Возможна дополнит. комплектация | Нет |
Степень загрязнения | 2 |
Подходит для скрытого монтажа (заподлицо) | Нет |
Гарантийный срок хранения | 7 лет |
Есть штрихкод на каждой штуке товара | Да |
Тип расцепителя | Тепловой и электромагнитный |
Логистические параметры
Индивидуальная | Групповая | Транспортная | |
---|---|---|---|
Количество в упаковке | 1 | 12 | 72 |
Единица хранения | Штука | Упаковка | Коробка |
Штрих-код | 4690216037073 | 4690216037080 | 14690216037070 |
Вес брутто, кг | 0.2180 | 2.6990 | 16.6010 |
Объем, м³ | 0.00020000 | 0.00281500 | 0.02000900 |
Длина, м | 0.0940 | 0.3410 | 0.3550 |
Ширина, м | 0.0820 | 0.0960 | 0.3080 |
Высота, м | 0.0260 | 0.0860 | 0.1830 |
Документация
Документация
Сертификаты
Сертификат (PDF, 907.0 КБ)
Паспорта
Паспорт «Выключатели автоматические ВА 47-125 PROXIMA EKF» (PDF, 351.7 КБ)
Мастер-каталоги
Мастер-каталог, раздел «Выключатели автоматические ВА 47-125 PROXIMA EKF» (PDF, 332.0 КБ)
3D - модели
3Д - модель ВА 47-125/1p (STEP, 1.6 МБ)
Чертежи
Чертеж «Выключатель автоматический 1P ВА 47-125 PROXIMA EKF» (DWG, 41.1 КБ)
