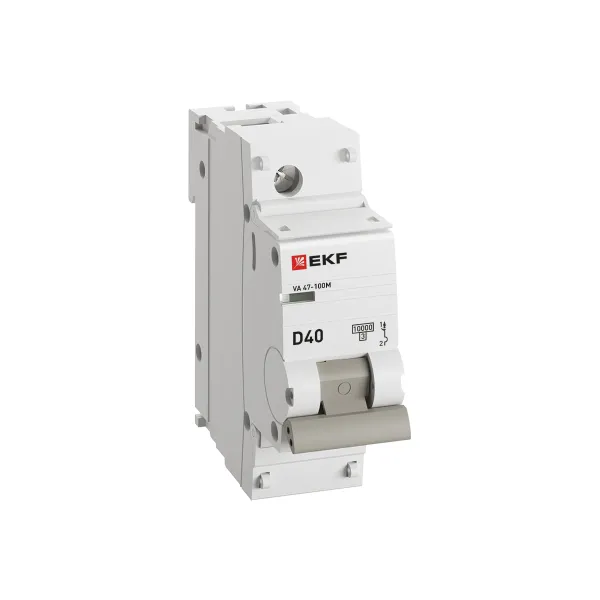

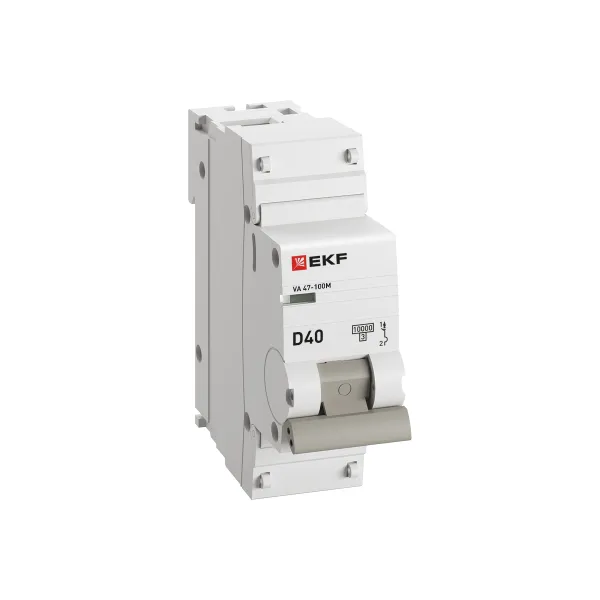

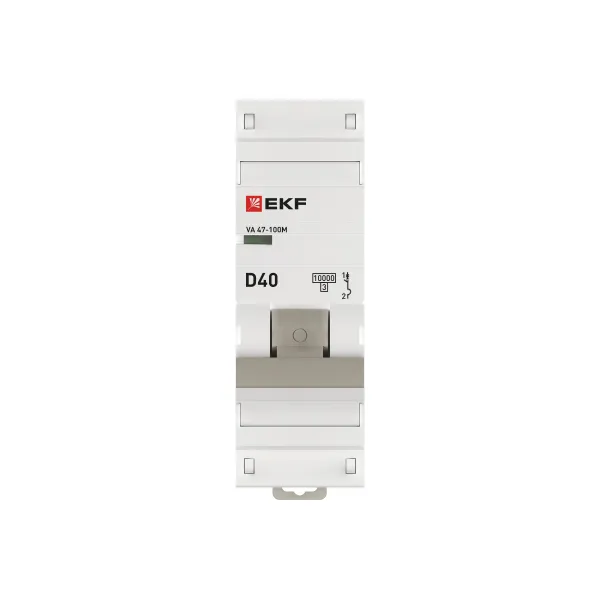

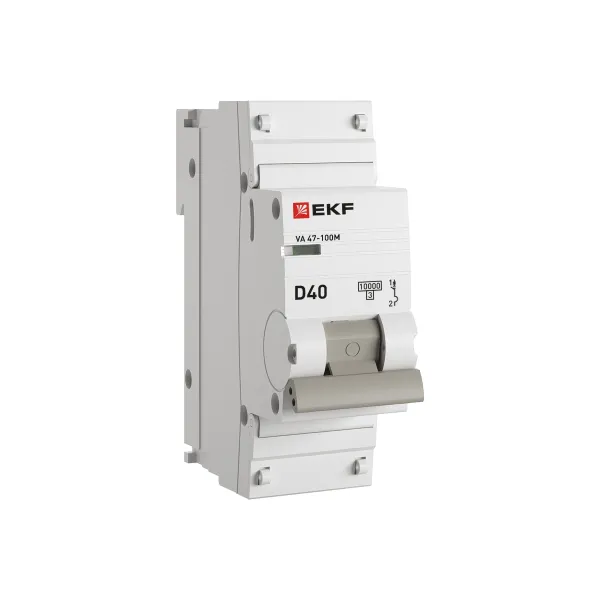

Автоматический выключатель 1P 40А (D) 10kA ВА 47-100M без теплового расцепителя EKF PROxima
/products/8F4687DE4BDDD20FB67C527BAC664CA2.jpg)
/products/52D6F150FA1553A3196ECF99A7846FB4.jpg)
/products/02B89E313CA61EDB3C35DF146329F885.jpg)
/products/44D3E2CBD7CE8BFE4494CD6759F448FE.jpg)
/products/8F4687DE4BDDD20FB67C527BAC664CA2.jpg)
/products/52D6F150FA1553A3196ECF99A7846FB4.jpg)
/products/02B89E313CA61EDB3C35DF146329F885.jpg)
/products/44D3E2CBD7CE8BFE4494CD6759F448FE.jpg)
Рекомендованная розничная цена 1 337 ₽ за шт
Базовая цена 1 783 ₽ за шт
144 396 ₽ Цена за упаковку
Нужна помощь в выборе?
Наши менеджеры смогут оперативно помочь
вам по телефону
Характеристики
Техническая спецификация
| Статус | Заказная |
| Серия | PROxima |
| Серия продукции | ВА 47-100М |
| Гарантийный срок эксплуатации | 7 лет |
| Номин. ток, А | 40 |
| Общ. количество полюсов | 1 |
| Характеристика срабатывания (кривая тока) | D |
| Номин. отключающая способность, кА | 10 |
| Тип расцепителя | Электромагнитный |
| Номин. отключающая способность при коротком замыкании Icu IEC 60898 при 230 В, кА | 10 |
| Тип напряжения | AC (перемен.) |
| Номин. напряжение, В | 230 |
| Частота, Гц | 50...50 |
| Номин. напряжение изоляции Ui, В | 660 |
| Модульная ширина (общ. кол-во модульных расстояний) | 1,5 |
| Количество защищенных полюсов | 1 |
| Отключение незащищ. нейтрали (N) совместно с защищ. полюсом | Нет |
| Поперечн. сечение подключ. однопроволочного (жесткого) провода, мм² | 1...25 |
| Поперечн. сечение подключ. многопроволочного (гибкого) провода, мм² | 1...16 |
| Рабочая температура окружающей среды, °C | -25...50 |
| Класс токоограничения | 3 |
| Категория перенапряжения | 3 |
| Номинальное импульсное выдерживаемое напряжение Uimp, кВ | 4 |
| Механическая износостойкость, кол-во циклов | 20000 |
| Коммутационная износостойкость, кол-во циклов | 10000 |
| Степень защиты (IP) | IP20 |
| Глубина установочная (встраив.), мм | 66 |
| Срок службы, лет | 20 |
| Возможна дополнит. комплектация | Да |
| Способ крепления (монтажа) | DIN-рейка |
| Степень загрязнения | 2 |
| Подходит для скрытого монтажа (заподлицо) | Да |
| Гарантийный срок хранения | 7 лет |
| Есть штрихкод на каждой штуке товара | Да |
Логистические параметры
Индивидуальная | Групповая | Транспортная | |
|---|---|---|---|
| Количество в упаковке | 1 | 12 | 108 |
| Единица хранения | Штука | Упаковка | Коробка |
| Штрих-код | 4690216528977 | 4690216528984 | 14690216528974 |
| Вес брутто, кг | 0.1760 | 2.1620 | 19.3080 |
| Объем, м³ | 0.00016292 | 0.00234600 | 0.02451950 |
| Длина, м | 0.0727 | 0.0850 | 0.2730 |
| Ширина, м | 0.0270 | 0.3450 | 0.3550 |
| Высота, м | 0.0830 | 0.0800 | 0.2530 |
Описание
Описание
Выключатели автоматические серии ВА 47-100М PROXIMA EKF являются механическими коммутационными аппаратами и применяются для оперативных включений и отключений в электрических сетях переменного тока, а также защиты от коротких замыканий в жилых и общественных сооружениях. Выключатель соответствует ГОСТ IEC 60898-1. Выключатели данной серии оснащены электромагнитным расцепителем защиты от короткого замыкания. Тепловой расцепитель защиты от перегрузки отсутствует. Особенностью данной серии автоматических выключателей является усовершенствованная конструкция. Выключатели автоматические имеют пластиковые крышки, закрывающие доступ к винтовым зажимам и служащие для опломбирования выключателей, что исключает несанкционированный доступ к проводникам. Выключатель автоматический оборудован удобной ручкой управления, обеспечивающей надежное оперирование устройством. На лицевой панели выключателя имеется цветовой индикатор состояния контактов.
Промо-сайт продуктаДокументация
Документация
Сертификаты
Декларация о соответствии ТР 037/2016 ЕАЭС N RU Д-CN.РА01.В.87679/25 (PDF, 359.7 КБ)
Сертификат соответствия ТР/ТС 004/2011 ЕАЭС RU C-CN.HB26.B.05111/24 (PDF, 1.1 МБ)
Паспорта
Паспорт «Выключатели автоматические ВА 47-100М без теплового расцепителя PROXIMA EKF» (PDF, 256.8 КБ)
Мастер-каталоги
Мастер-каталог, раздел «Выключатели автоматические ВА 47-100М без теплового расцепителя (10кА) до 125А EKF PROXIMA» (PDF, 425.0 КБ)
3D-модели
3D-модель «Выключатель автоматический 1P ВА 47-100M PROXIMA EKF» (STEP, 4.0 МБ)
