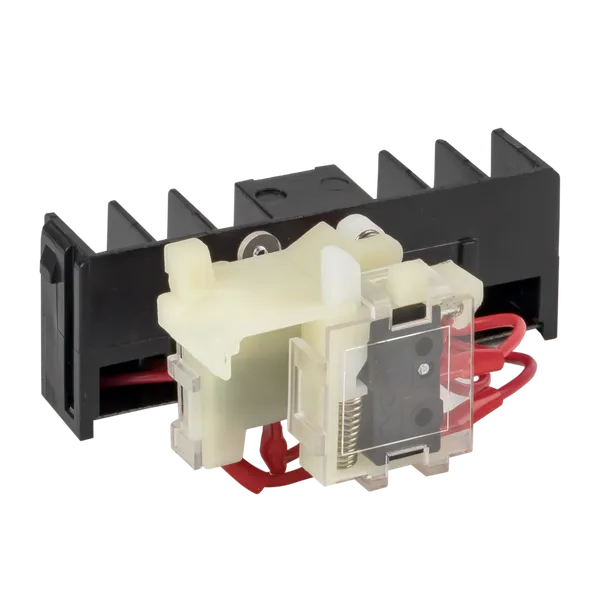

Аварийный + доп. контакт к ВА-99М 800 EKF PROxima правый
/products/D134EFAC05B572E0EBC4CA5AE5015796.png)
/products/D134EFAC05B572E0EBC4CA5AE5015796.png)
Нужна помощь в выборе?
Наши менеджеры смогут оперативно помочь
вам по телефону
Характеристики
Техническая спецификация
| Статус |
Снята с производства
|
| Тип изделия | Совмещенный контакт |
| Подходит для силового выключателя | Да |
| Серия | PROxima |
| Тип подключения | Втычное соединение |
| Способ монтажа | Частично (наполовину) интегрируемый |
| Количество переключающих (перекидных) контактов | 2 |
| Количество нормально разомкнутых (НО) контактов | 0 |
| Количество нормально замкнутых (НЗ) контактов | 0 |
| Цоколь (патрон) лампы | Прочее |
| Подходит для защитного выключателя двигателя | Да |
| Количество сигнальных контактов | 1 |
| Модель/исполнение | Частично (наполовину) интегрируемый |
| Номин. раб. ток Ie при AC-15, 230 В, А | 0,6 |
Логистические параметры
Индивидуальная | Групповая | Транспортная | |
|---|---|---|---|
| Количество в упаковке | 1 | 1 | 1 |
| Единица хранения | Штука | Штука | Штука |
| Штрих-код | 4690216485119 | 4690216485119 | 4690216485119 |
| Вес брутто, кг | 0.0769 | 0.0769 | 0.0769 |
| Объем, м³ | 0.00076800 | 0.00076800 | 0.00076800 |
| Длина, м | 0.0800 | 0.0800 | 0.0800 |
| Ширина, м | 0.0600 | 0.0600 | 0.0600 |
| Высота, м | 0.1600 | 0.1600 | 0.1600 |
Описание
Описание
Выключатели ВА-99М EKF с термомагнитным расцепителем могут комплектоваться дополнительными устройствами: независимыми расцепителями, расцепителями минимального напряжения, дополнительными и аварийными контактами, ручным поворотным приводом и электроприводом и др. Дополнительные аксессуары в комплект поставки автоматических выключателей ВА-99М EKF не входят. Пользователь самостоятельно приобретает данное оборудование и комплектует выключатель ВА-99М EKF в соответствии с особенностями защищаемого объекта. Дополнительный + аварийный контакт ВА-99М EKF совмещает в себе функции дополнительного и аварийного контактов к автоматическому выключателю ВА-99М. Дополнительные контакты предназначены для сигнализации о положении силовых контактов выключателя. Аварийные контакты предназначены для сигнализации о срабатывании выключателя от сверхтока (перегрузки или короткого замыкания), независимого расцепителя, расцепителя минимального напряжения, кнопки «ТЕСТ». При возвращении выключателя в исходное состояние сигнализация отключается.
Документация
Документация
Сертификаты
Сертификат соответствия ЕАЭС RU C-CN.НВ29.В.01118/20 (PDF, 4.4 МБ)
Паспорта
Паспорт «Дополнительный + аварийный контакт ВА-99М EKF» (PDF, 162.1 КБ)
Мастер-каталоги
Мастер-каталог, раздел «Дополнительные устройства для ВА-99M EKF» (PDF, 1.0 МБ)
Презентации
Презентация «Установка аксессуаров в автоматические выключатели в литом корпусе» (PDF, 1.3 МБ)
3D-модели
3D-модель "Моторный привод ВА-99М 250А 230В АС" (STEP, 471.6 КБ)
3D-модели "Ручной поворотный привод" (7Z, 710.5 КБ)
3D-модели "Механическая взаимная блокировка ВА-99М" (7Z, 214.1 КБ)
